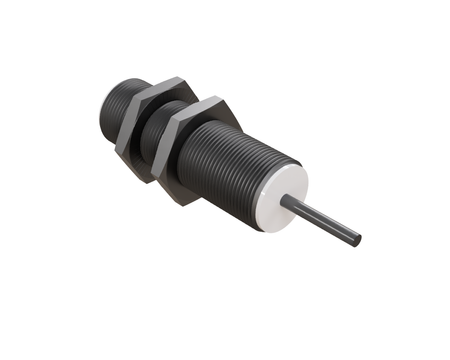

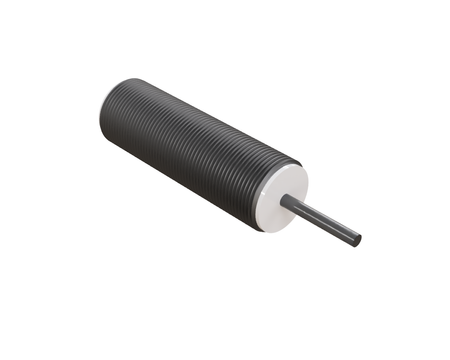

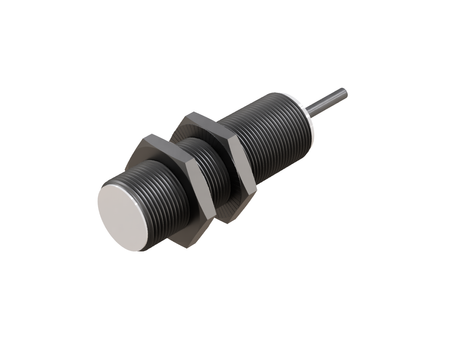

Induktív érzékelő M18 hegesztéshez 55 mm kábel 2m PNP NO Sn = 5 mm

A NWI18003 hegesztési induktív érzékelőt olyan alkalmazásokra fejlesztették, amelyek kopásállóságot, ütésállóságot, szennyeződéssel szembeni ellenállást és folyamatos üzemet igényelnek nehéz ipari környezetben.

A M18 érzékelő olyan ellenállás-hegesztő munkahelyeken bizonyít, ahol nagyobb fémdetektálási távolságra van szükség, a Ø18 x 55 mm méretarány stabil detektálást biztosít még az ellenállás-hegesztő berendezés által keltett vibráció esetén is.

Műszaki specifikáció:

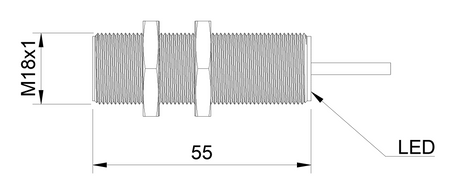

• Átmérő: M18, nagyobb érzékelési távolság kompakt kialakítás mellett, hegesztő robotokhoz
• Hossz: 55 mm, az érzékelő nagyobb hossza lehetővé teszi a felszerelést a hegesztés legforróbb zónájától távolabb
• Érzékelési távolság: 5 mm, ismételhető fémdetektálás a hegesztés során keltett zavaroktól függetlenül
• Ház: Menetes, a ház menete lehetővé teszi az érzékelési távolság pontos beállítását a soron történő felszereléskor
• Ház anyaga: PTFE-bevonatú sárgaréz, a PTFE-bevonat növeli a ház ellenállását a hegesztési környezetre jellemző szennyeződésekkel szemben
• Érzékelőfelület anyaga: PTFE, a PTFE érzékelőfej megakadályozza a hegesztés és ellenállás-hegesztés során keletkező fémfröccsenés rátapadását
• Beépítés: Süllyesztett (flush) beépítés, a süllyesztett kivitel lehetővé teszi az érzékelő elrejtését a hegesztő munkahely fém szerelékében
• Kapcsolási funkció: alapállásban nyitott (NO), standard, normál esetben nyitott logika, amely kompatibilis a hegesztősorok tipikus PLC vezérlőivel
• Kimenet típusa: PNP, a PNP kimenet megkönnyíti az integrációt az ellenállás-hegesztő robotok biztonsági moduljaival
• Csatlakozás: 2 m hosszúságú kábellel, a kábel ellenáll a hegesztő robotokra jellemző vibrációnak és gyakori mozgásnak
• Tápfeszültség: DC 10-30V, szabványos feszültségtartomány, amely kompatibilis a hegesztősorok vezérlőszekrényeinek táplálásával
• Elektromágneses zavarral szembeni ellenállás (EMC): igen, az EMC-ellenállás lehetővé teszi a felszerelést az ellenállás-hegesztő berendezés tekercsei és áramvezetői közelében, jelvesztés nélkül
• Cikkszám: W1CF-M1805P-O3U2

Alkalmazás

• Ellenállás-hegesztő berendezésekhez való helyzetérzékelőként, illetve ellenállás-hegesztéshez való alkatrész-jelenlét-érzékelőként működik, megerősítve az alkatrész helyes elhelyezését a ciklus előtt.
• Támogatja az ellenállás-hegesztésben történő helyzetellenőrzést, jelezve a gép vezérlőjének az alkatrész jelenlétét a munkaterületen.
• Hegesztés-automatizálási rendszerekben és ellenállás-hegesztés-automatizálási rendszerekben alkalmazzák a PLC vezérlő visszacsatolási elemeként.
• A hegesztési folyamatfelügyeleti rendszerek és ellenállás-hegesztési folyamatfelügyeleti rendszerek eleme, megerősítve az alkatrész jelenlétét és pozícióját.
• Automatikus hegesztő rendszerekben és automatikus ellenállás-hegesztő rendszerekben alkalmazható, amelyek folyamatos üzemmódban dolgoznak.

Előnyök/Jellemzők

• Az érzékelő ellenáll az elektromágneses zavaroknak, ezért a működő ellenállás-hegesztő berendezések közelében is stabil kimeneti jelet tart.
• Elektromágneses zavaroknak ellenálló induktív érzékelőként nem generál téves kapcsolásokat a hegesztési ciklus alatt.
• Igazoltan ellenáll az elektromágneses térnek, és stabilan működik még az ellenállás-hegesztő berendezés tekercseinek és áramvezetőinek közvetlen közelében is.
• Alkalmas az ellenállás-hegesztésre és az ívhegesztésre jellemző erős elektromágneses térben történő működésre.
• Az igazolt EMC-ellenállást nagyra értékelik azok az integrátorok, akik EMC-zavarnak ellenálló ipari érzékelőket építenek be hegesztési és ellenállás-hegesztési alkalmazásokba.

Mikor válassza ezt a modellt

• Ha az érzékelőnek elektromágneses zavaroknak kitett hegesztő cellában kell működnie.
• Amikor az ellenállás-hegesztési folyamat automatizált gyártósoron zajlik.
• Ha az érzékelőt egyszerre fröccsenésnek és elektromágneses zavaroknak kitett helyen kívánják alkalmazni.
• Amikor induktív érzékelőre van szükség egy igényes környezetben dolgozó hegesztő robothoz.
