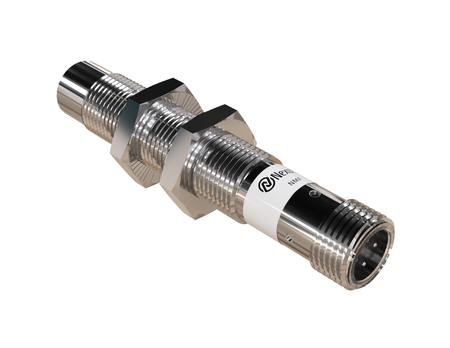

Induktív érzékelő M12 teljes fém 68 mm csatlakozó M12 NPN NO Sn = 4 mm NF

A professzionális NMF12111-NF induktív érzékelő kiválóan alkalmazható azokban az esetekben, ahol a megfelelő alumínium alkatrész érzékelése a lényeg, nem pedig az egyes fémforgácsok vagy sorják.

Az M12 verziót a szabványos és a nagy igénybevételű ipari automatizálási megoldásokhoz fejlesztették ki, hosszú élettartamot és megbízhatóságot biztosítva. A Ø12 x 68 mm méretű érzékelők jól teljesítenek a tartósságot és megbízható érzékelést igénylő szabványos beépítési konfigurációkban.

Műszaki specifikáció:

• Átmérő: M12, szabványos méret a legtöbb gépészeti alkalmazáshoz és ipari automatizálási rendszerhez
• Hossz: 68 mm, megnyúlt ház, fokozott mechanikai merevséggel és magas tartóssággal
• Érzékelési távolság: 4 mm, az érzékelési hatótávolság az induktív érzékelő átmérőjétől és felépítésétől függ
• Érzékelt anyagok: Alumínium és más nem vasfémek (az acélt figyelmen kívül hagyja), az érzékelés a megfelelő alumínium alkatrészre irányul, nem pedig a megmunkálás során keletkező egyes fémforgácsokra vagy sorjákra
• K korrekciós tényező: K = 1 alumíniumhoz (teljes névleges érzékelési tartomány), a K = 1 tényező azt jelenti, hogy a megadott Sn érzékelési tartomány közvetlenül az alumíniumra vonatkozik, a nem vasfémeknél szokásos csökkentés nélkül
• Ház: Menetes, lehetővé teszi az érzékelő pozíciójának precíz beállítását a beépítés során
• Ház anyaga: Rozsdamentes acél, magas ellenállás a korrózióval és a kémiai hatásokkal szemben
• Érzékelőfelület anyaga: Rozsdamentes acél, méretstabilitás dinamikus terhelésű körülmények közötti működés során
• Beépítés: Nem süllyesztett (non-flush) beépítés, megfelelő távolság megtartását igényli a fémalkatrészektől
• Kapcsolási funkció: NO, a kimenet fémtárgy érzékelésekor aktiválódik
• Csatlakozó típusa: M12, az M8 vagy M12 csatlakozók szabványosított és stabil elektromos kapcsolatot biztosítanak
• Tápfeszültség: DC 10-30V, kompatibilitás PLC rendszerekkel és ipari automatizálással

Alkalmazás

• Alumínium alkatrészek gyártósorai – Az NF induktív érzékelő alumínium alkatrészek gyártósorain alkalmazható a megmunkálás utáni alkatrészek jelenlétének ellenőrzésére.
• Alumínium forgácsolása, marása és esztergálása – Az alumínium forgácsolási, marási és esztergálási folyamatainak automatizálásában történő alkalmazás növeli a gyártás hatékonyságát, még akkor is, ha az alkatrész környezetében megmunkálásból származó sorja van jelen.
• Alkatrészek automatikus adagolása – Az alumínium alkatrészek gyártósorokon történő automatikus adagolásában való alkalmazás növeli a folyamat egyenletességét.
• Épületszerkezetek összeszerelése – Az NF induktív érzékelő támogatja az alumínium szerkezetek összeszerelési folyamatainak automatizálását az építőiparban.
• Alumínium sorjával kapcsolatos alkalmazások – Az NF induktív érzékelőt a vágás során keletkező alumínium sorjával kapcsolatos alkalmazásokban használják, anélkül, hogy ezen maradványok érzékelésére irányulna.

Előnyök/Jellemzők

• Teljes fém kivitelű konstrukció – az egy fémdarabból készült monolitikus kivitel magas mechanikai ellenállást biztosít, és lehetővé teszi a megoldás alkalmazását az alumínium és a nem vasfémek érzékelésével kapcsolatos igényes feladatokban, ahol a fémforgácsok és sorják jelenléte nem befolyásolhatja a megfelelő alkatrész ellenőrzését.
• Az alkatrész szelektív érzékelése – a megoldás lehetővé teszi az ellenőrzés a megfelelő alumínium alkatrészre koncentrálását, csökkentve a környezetében lévő egyes fémforgácsok és sorják jelentőségét.
• Igényes alkalmazásokhoz készült konstrukció – a teljes fém kivitel lehetővé teszi a megoldás alkalmazását olyan gépeken, ahol fontos a mechanikai ellenállás és a megfelelő alkatrész biztos érzékelése.
• K = 1 + nem vasfémek – a K = 1 tényező fontos paraméter a nem vasfém anyagokat használó alkalmazások tervezésénél.
• Alumínium + nem vasfémek + K = 1 – a materiál-specializáció és a teljes megadott tartomány kombinációja fontos előnyt jelent az alkalmazások tervezésénél.

Mikor válassza ezt a modellt

• Alumínium ponthegesztéséhez – az alkatrész-jelenlét érzékelő ellenőrizheti az alumínium alkatrészek helyes elhelyezését a ponthegesztési folyamat megkezdése előtt.
• Alumínium szállításához – az anyagjelenlét-érzékelő érzékelheti az alumínium alkatrészek áthaladását a szállítószalagon vagy a gyártósoron.
• Amikor az alumínium megmunkálása során az ellenállás a fontos – a teljes fém kivitelű érzékelő elem megfelelő megoldás lehet az igényes gyártási munkahelyekhez.
• Igényes ipari alkalmazásokhoz – a teljes fém kivitelű induktív érzékelő megfelelő választás lesz, ha az alumínium érzékelése mellett fontos a konstrukció tartóssága is.

Csatlakoztatás

Az érzékelő NPN kimenetű, ezért LED nélküli M12 4 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC12281…, NXOC12401…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
