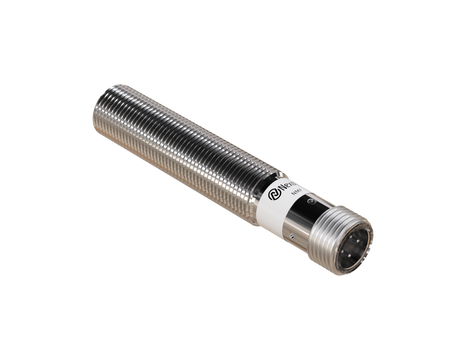

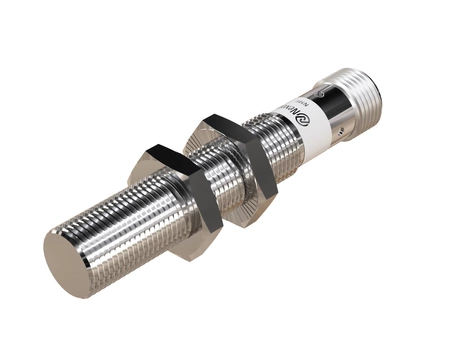

Induktív érzékelő M12 teljes fém 68 mm csatlakozó M12 NPN NO Sn = 2 mm FE

Az ipari NMF12101-FE induktív érzékelő olyan gépekben és gyártósorokon alkalmazható, ahol az érdeklődés tárgya az acél, és az alumínium nem generál jelet.

Az M12 érzékelő megbízható megoldás az intenzív igénybevétellel szembeni ellenállást és ismételhető működési paramétereket igénylő vezérlőrendszerek számára. A Ø12 x 68 mm formátum megkönnyíti a beépítést a szabványos házakba és a megbízható komponenseket igénylő ipari automatizálási rendszerekbe.

Műszaki specifikáció:

• Átmérő: M12, a hengeres ház magas mechanikai ellenállása hosszú élettartamot garantál
• Hossz: 68 mm, jobb ellenállás a rezgésekkel, vibrációval és mechanikai feszültségekkel szemben
• Érzékelési távolság: 2 mm, kopásállóság a fémek érintés nélküli érzékelési módjának köszönhetően
• Érzékelt anyagok: Acél és más vasfémek (az alumínium figyelmen kívül hagyva), az anyagszelektivitás lehetővé teszi az érzékelési zónában jelen lévő alumínium, sárgaréz, réz és más nem vasfémek teljes figyelmen kívül hagyását
• K korrekciós tényező: K = 1 acélhoz (teljes, természetes érzékelési tartomány), az acélra vonatkozó teljes, megadott hatótávolság megkönnyíti az alkalmazások tervezését a hatótávolság csökkentésével kapcsolatos további feltételezések nélkül
• Ház: Menetes, hengeres ház beépítési menettel a szabványos ipari alkalmazásokhoz
• Ház anyaga: Rozsdamentes acél, nedvesség, szennyeződés és nehéz ipari körülmények közötti üzemeltetéshez kialakítva
• Érzékelőfelület anyaga: Rozsdamentes acél, méretstabilitás dinamikus terhelésű körülmények közötti működés során
• Beépítés: Süllyesztett (flush) beépítés, a korlátozott oldalirányú érzékelési mező növeli a működés stabilitását
• Kapcsolási funkció: NO, a gépek vezérlésének tipikus alkalmazásaiban használt
• Csatlakozó típusa: M12, a csatlakozós érzékelők magas vibrációállóságot és stabil jelet biztosítanak
• Tápfeszültség: DC 10-30V, az ipari érzékelők szabványos tápfeszültség-tartománya

Alkalmazás

• Gyártási szállítás és intralogisztika – Az FE jelenlétérzékelő figyeli az acél raklapok, alkatrészek vagy horgok jelenlétét a szállítósorokon és szállítószalagokon.
• Acél forgácsolása, marása és esztergálása – Az acél forgácsolási, marási és esztergálási folyamatainak automatizálásában való alkalmazás növeli a gyártás hatékonyságát, még akkor is, ha az alkatrész környezetében alumínium tartó- vagy burkolóelemek találhatók.
• Acélhulladék újrahasznosítása és szortálása – A vasfémek hulladékszortálásában és újrahasznosításában való alkalmazás növeli az acél visszanyerési folyamatának szelektivitását.
• Ellenőrzés ponthegesztés előtt a gyártósoron – Az alkatrész-jelenlétérzékelő alkalmazása a ponthegesztési folyamat előtt lehetővé teszi annak ellenőrzését, hogy az acél komponens a megfelelő helyen található-e.
• Kompakt érzékelési elrendezések – Az FE érzékelő kompakt kialakítása megkönnyíti az acélérzékelő munkahelyek tervezését korlátozott beépítési helyeken.

Előnyök/Jellemzők

• Acélra specializálva – a megoldást a megfelelő acél alkatrészek érzékelésére dolgozták ki, az alumínium és ötvözetei érzékelésére való irányultság nélkül.
• Alkatrész-jelenlétérzékelő – ellenőrizheti az acél alkatrész jelenlétét egy meghatározott helyen, anélkül hogy reagálna a véletlenszerűen jelen lévő alumínium elemekre.
• Mechanikai ellenállás – a teljes fém kivitel megfelel azokban az alkalmazásokban, ahol az acél érzékelése igényes ipari környezetben történik.
• Hatótávolság további korrekció nélkül acélra – a megadott hatótávolság felhasználásának lehetősége megkönnyíti a megoldás kiválasztását a konkrét alkalmazáshoz.
• Komplex megoldás az acélérzékeléshez – a teljes fém monolitikus konstrukció, a fém érzékelőfej, a K=1, a valós hatótávolság és a megfelelő alkatrészre irányultság együtt olyan megoldást alkotnak, amely igényes ipari alkalmazásokhoz készült.

Mikor válassza ezt a modellt

• Acélérzékeléshez – válassza ezt a modellt, ha az acél alkatrészek érintésmentes érzékelésére szolgáló induktív érzékelőre van szüksége.
• Amikor az acél a fő érzékelt anyag – ez az acélhoz való érzékelő jobb választás, mint egy kizárólag univerzális fémérzékelőként kiválasztott megoldás.
• Amikor az érzékelő a gép közelében üzemel – a fém érzékelőfej és a monolitikus konstrukció megfelel azokon a helyeken, ahol fennáll a munkakörnyezettel való érintkezés kockázata.
• Acél ponthegesztő munkahelyekhez – a közelítéskapcsoló ellenőrizheti a komponens jelenlétét a ponthegesztési folyamat elindítása előtt.

Csatlakoztatás

Az érzékelő NPN kimenetű, ezért LED nélküli M12 4 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC12281…, NXOC12401…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
