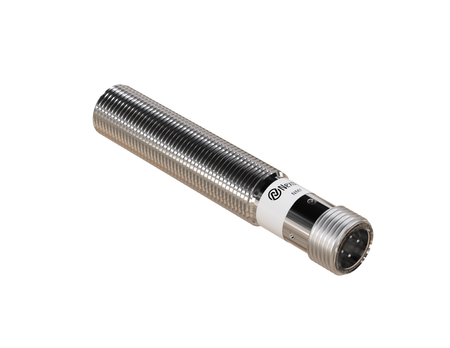

Induktív érzékelő M12 teljes fém 68 mm csatlakozó M12 NPN NC Sn = 2 mm FE

A NMF12102-FE teljes fém kivitelű induktív érzékelőt az acél és más ferromágneses anyagok szelektív érzékelésére fejlesztették ki, az alumínium alkatrészek és más nem vasfémek teljes kihagyásával.

Az M12 ipari érzékelő olyan modern gyártóberendezésekben alkalmazható, ahol fontos az ellenállás és a zavarmentes működés. A Ø12 x 68 mm formátum lehetővé teszi az alkalmazást a beépítési terek széles skáláján, a könnyű automatizálástól a nagy igénybevételű ipari alkalmazásokig.

Műszaki specifikáció:

• Átmérő: M12, az érzékelő megnövelt aktív felülete hatékony fémalkatrész-érzékelést biztosít
• Hossz: 68 mm, jobb ellenállás a rezgésekkel, vibrációval és mechanikai feszültségekkel szemben
• Érzékelési távolság: 2 mm, fémalkatrészek érintés nélküli érzékelése magas működési ismételhetőséggel
• Érzékelt anyagok: Acél és más vasfémek (az alumínium figyelmen kívül hagyva), az alumínium és ötvözetei nem képezik az érzékelés objektumát, ami kiküszöböli a nem kívánt jeleket a nem vasfém alkatrészeket is tartalmazó vegyes folyamatokban
• K korrekciós tényező: K = 1 acélhoz (teljes, természetes érzékelési tartomány), a valós érzékelési távolság lehetővé teszi a modell kiválasztását a konkrét, acél alkatrésztől mért távolság alapján, függetlenül a környezetben jelen lévő alumíniumtól
• Ház: Menetes, az ellenanyás rögzítés stabil beépítést biztosít
• Ház anyaga: Rozsdamentes acél, nedvesség, szennyeződés és nehéz ipari körülmények közötti üzemeltetéshez kialakítva
• Érzékelőfelület anyaga: Rozsdamentes acél, az érzékelő aktív felületének fokozott tartóssága intenzív igénybevétel esetén
• Beépítés: Süllyesztett (flush) beépítés, beépítés fémfelületekbe a flush szabványnak megfelelően
• Kapcsolási funkció: NC, folyamatos jelfelügyelet a vezérlőrendszerben
• Csatlakozó típusa: M12, az M8 vagy M12 csatlakozók szabványosított és stabil elektromos kapcsolatot biztosítanak
• Tápfeszültség: DC 10-30V, az ipari érzékelők szabványos tápfeszültség-tartománya

Alkalmazás

• Acél alkatrészek gyártósorai – Az FE induktív érzékelő acél alkatrészek gyártósorain alkalmazható, pontos ellenőrzést biztosítva a vasfém alkatrészek jelenlétéről és pozíciójáról alumínium szennyeződéseket tartalmazó környezetben.
• Acél alvázak és felnik – Az acélhoz való induktív szenzor az acél alváz- és felnielemek gyártósorain kerül alkalmazásra az alkatrész jelenlétének és pozíciójának ellenőrzésére.
• Szállító- és szortálórendszerek – A vasfémekhez való induktív szenzor az acél komponensek szállító- és szortálórendszereiben bizonyul megfelelőnek.
• Ellenőrzés acélhegesztés előtt – Az acélhoz való induktív érzékelő a hegesztő munkahelyeken bizonyul megfelelőnek, ahol a folyamat megkezdése előtt ellenőrzi az alkatrészek helyes pozícióját.
• Kötőelemek gyártása – Az FE induktív szenzor a csavarok, anyák és más acél kötőelemek gyártásában kerül alkalmazásra, megerősítve azok jelenlétét a folyamat során.

Előnyök/Jellemzők

• Monolitikus felépítés – az egy darab fémből készült kivitel növeli az acél és más vasfémek ipari érzékelésére szolgáló megoldás tartósságát.
• A megfelelő alkatrész stabil ellenőrzése – az acélra összpontosított érzékelés jobb illeszkedést biztosít a megoldás működése és a nem vasfémeket is tartalmazó vegyes környezetű alkalmazások között.
• Anyagspecializáció – a paramétereket az acéllal és vasfémekkel kapcsolatos alkalmazásokhoz választották ki, nem az alumínium szennyeződések kimutatásához.
• Alumíniumforgácsot tartalmazó környezetű alkalmazásokhoz – ott bizonyul megfelelőnek, ahol a megmunkálás során keletkező alumíniumforgácsot nem szabad érzékelt elemként kezelni.
• Érzékelés alumínium mint valódi objektum nélkül – a megoldást egységes acél alkatrész ellenőrzésére szánták, nem a megmunkálásból visszamaradt alumínium kimutatására.

Mikor válassza ezt a modellt

• Acélvágáshoz – az acélérzékelésre szolgáló érzékelő megfelel az alkatrészek jelenlétének és pozíciójának ellenőrzésénél a vágási művelet előtt.
• Acél szállításához – az anyagjelenlét-érzékelő érzékelheti az acél alkatrészek áthaladását a szállítószalagon vagy a gyártósoron.
• Amikor nem szeretne reagálni a nem vasfémekre – válassza ezt a modellt, ha az eszköz feladata kizárólag az acél alkatrész érzékelése, nem pedig a környezetben lévő alumínium, sárgaréz vagy réz.
• Amikor egyetlen megoldásra van szükség az acéllal kapcsolatos különböző folyamatokhoz – a modell alkalmazható az acél alkatrészek vágásánál, sajtolásánál, hegesztésénél, ponthegesztésénél, összeszerelésénél és szállításánál.

Csatlakoztatás

Az érzékelő NPN kimenetű, ezért LED nélküli M12 4 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC12281…, NXOC12401…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
