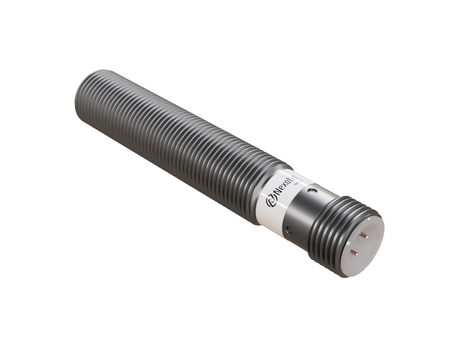

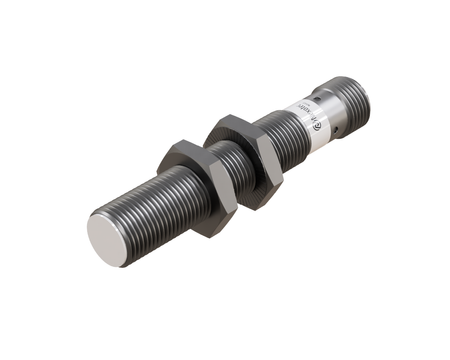

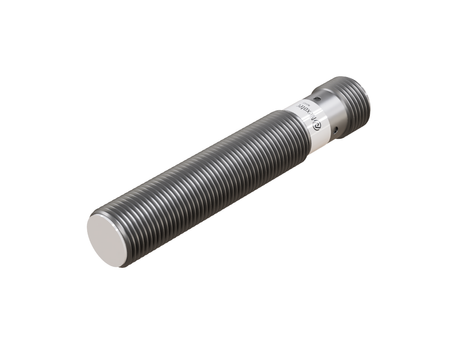

Induktív érzékelő M12 hegesztéshez 68 mm csatlakozó M12 NPN NC Sn = 2 mm
- ● Hosszú élettartamú M12 hegesztő üzemekhez
- ● Hosszú kialakítás stabil rögzítéshez
- ● Minimális távolság a pontos érzékeléshez
- ● Hegesztő transzformátorok melletti munkához
- ● Csatlakozós kivitel, egyszerű beépítés és gyors csatlakoztatás
Előfizetéses termékek a kosarában
Állítson be egy szállítási gyakoriságot a kosarában lévő összes előfizetéses termékhez minden egyes:
Előfizetéses termékek a kosarában
A NWI12102 ipari Heavy Duty induktív érzékelő megbízható működést biztosít hegesztő munkahelyek közelében, ahol magas hőmérséklet, erős elektromágneses tér és hegesztési fröccsenés jellemző a környezetre.
A M12 érzékelő univerzális megoldásként helytáll a legtöbb hegesztő és ellenállás-hegesztő munkahelyen, a Ø12 x 68 mm méret jól illeszkedik a hegesztő munkahelyeken alkalmazott tipikus rögzítő tartókhoz.
Műszaki specifikáció:
- Átmérő: M12, univerzális méret, amelyet a legtöbb ellenállás-hegesztő soron alkalmaznak

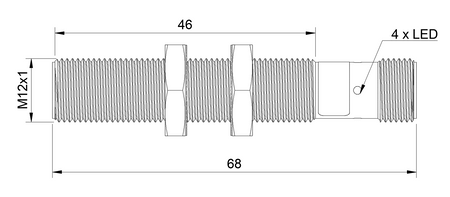

- Hossz: 68 mm, megnyújtott ház, amely további rögzítési merevséget biztosít a nehéz hegesztési körülmények között
- Érzékelési távolság: 2 mm, stabil fémdetektálási jelleggörbe még az ellenállás-hegesztő berendezés elektromágneses terének közelében is
- Ház: Menetes, a menetes ház lehetővé teszi az érzékelő pozíciójának pontos beállítását a hegesztési ponthoz viszonyítva
- Ház anyaga: PTFE-bevonatú sárgaréz, a PTFE-bevonat növeli a ház ellenállását a hegesztési környezetre jellemző szennyeződésekkel szemben
- Érzékelőfelület anyaga: PTFE, a PTFE érzékelőfej megakadályozza a hegesztés és ellenállás-hegesztés során keletkező fémfröccsenés rátapadását
- Beépítés: Süllyesztett (flush) beépítés, a süllyesztett kivitel lehetővé teszi az érzékelő elrejtését a hegesztő munkahely fém szerelékében
- Kapcsolási funkció: alapállásban zárt (NC), az NC logika aktív jelként érzékeli az alkatrész hiányát, ami megkönnyíti az ellenállás-hegesztési folyamat felügyeletét
- Kimenet típusa: NPN, az NPN kimenet jól együttműködik az ellenállás-hegesztő sorok tipikus PLC vezérlő bemeneteivel
- Csatlakozás: M12 csatlakozóval, a csatlakozós kivitel lehetővé teszi az érzékelő gyors cseréjét a teljes hegesztő rendszer leszerelése nélkül
- Tápfeszültség: DC 10-30V, az ipari automatizálásban jellemző tápfeszültség, kiegészítő feszültségátalakító nélkül
- Elektromágneses zavarral szembeni ellenállás (EMC): igen, stabil kimeneti jel még a hegesztés erős elektromágneses tereinek közvetlen közelében is
- Cikkszám: W1CF-M1202N-CEU4
Alkalmazás
- Ellenállás-hegesztő sorokon és automatikus ellenállás-hegesztő sorokon alkalmazva, ahol a ciklus ismételhetősége a lényeg.
- Ellenállás-hegesztő berendezésekhez való helyzetérzékelőként, illetve ellenállás-hegesztéshez való alkatrész-jelenlét-érzékelőként működik, megerősítve az alkatrész helyes elhelyezését a ciklus előtt.
- Támogatja az ellenállás-hegesztésben történő helyzetellenőrzést, jelezve a gép vezérlőjének az alkatrész jelenlétét a munkaterületen.
- Hegesztés-automatizálási rendszerekben és ellenállás-hegesztés-automatizálási rendszerekben alkalmazzák a PLC vezérlő visszacsatolási elemeként.
- A hegesztési folyamatfelügyeleti rendszerek és ellenállás-hegesztési folyamatfelügyeleti rendszerek eleme, megerősítve az alkatrész jelenlétét és pozícióját.
Előnyök/Jellemzők
- Az IP67 védettségű ház megvédi az érzékelő belsejét a portól és a vízsugártól, ami a hegesztő munkahely tisztításánál jelentős szempont.
- Az érzékelő ellenáll az elektromágneses zavaroknak, ezért a működő ellenállás-hegesztő berendezések közelében is stabil kimeneti jelet tart.
- Elektromágneses zavaroknak ellenálló induktív érzékelőként nem generál téves kapcsolásokat a hegesztési ciklus alatt.
- Igazoltan ellenáll az elektromágneses térnek, és stabilan működik még az ellenállás-hegesztő berendezés tekercseinek és áramvezetőinek közvetlen közelében is.
- Alkalmas az ellenállás-hegesztésre és az ívhegesztésre jellemző erős elektromágneses térben történő működésre.
Mikor válassza ezt a modellt
- Amikor érzékelőre van szükség egy robotizált hegesztési folyamatban, ahol a megbízható alkatrész-detektálás a lényeg.
- Amikor az érzékelő a hegesztési folyamat nehéz körülményei között fog működni.
- Amikor az alkatrész detektálására van szükség egy automatikus hegesztő vagy ellenállás-hegesztő soron.
- Amikor induktív érzékelőre van szükség egy igényes környezetben dolgozó hegesztő robothoz.
Csatlakoztatás
Az érzékelő NPN kimenetű, ezért LED nélküli M12 4 pólusú csatlakozókábellel csatlakoztassa. A LED-es kábelek (NXOC12281…, NXOC12401…) sárga állapotjelző LED-je PNP kimenethez van bekötve, ezért NPN érzékelőkhöz nem alkalmasak.
Az indukciós érzékelő átmérője az a méret, amely az érzékelőelem szélességét határozza meg, milliméterben kifejezve.Ez egy fontos műszaki paraméter, mivel befolyásolja a szerelés módját és a telepítéshez szükséges helyigényt.
A névleges érzékelési tartomány az induktív érzékelő egyik legfontosabb paramétere.Azt a távolságot jelöli, amelynél az érzékelő kimeneti állapota megváltozik, amikor egy fémtárgy tengelyirányban közeledik az érzékelő homlokfelületéhez.Ez az érzékelő legfontosabb működési jellemzője – ez határozza meg, hogy az érzékelt tárgynak milyen közel kell lennie ahhoz, hogy az érzékelő észlelje.
