Csatlakozókábel M8 3 pin anya könyök, LED-jelzőfény, kábel PUR 3 m nyitott végekkel
- ● M8 3 pólusú anya csatlakozó, könyök kivitel, A-kódolás
- ● PUR kábel 3 m, 3x0,25 mm²
- ● Szabad kábelvég – közvetlenül a sorkapocsra köthető
- ● LED jelzi a kimenet állapotát
- ● 24 V DC, max. 3 A, IP67
- ● Üzemi tartomány −25…+80 °C
Előfizetéses termékek a kosarában
Állítson be egy szállítási gyakoriságot a kosarában lévő összes előfizetéses termékhez minden egyes:
Előfizetéses termékek a kosarában

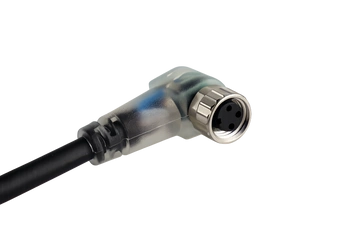

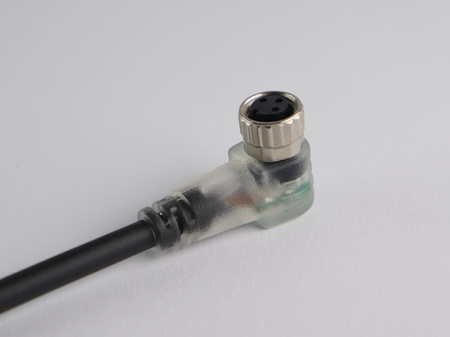

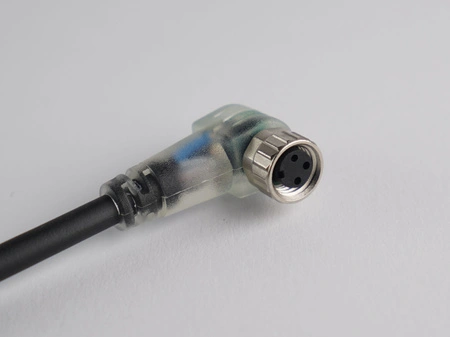

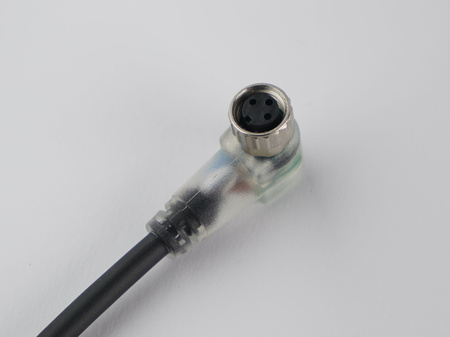

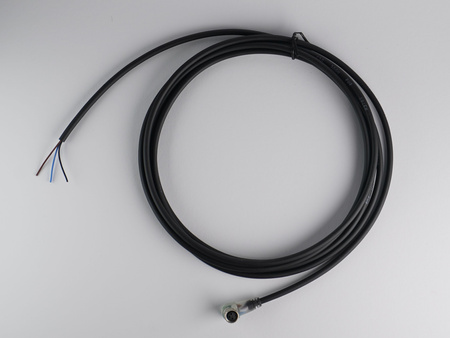

M8-as szenzorkábel, 3 m hosszú, PUR köpennyel, gyárilag körülöntött 3 pólusú könyök (90°-os) anya csatlakozóval (aljzat, A-kódolás). A kábel másik vége szabad vezetékvég – az erek közvetlenül a sorkapocsra vagy a bemeneti modulra köthetők, forrasztás és csatlakozószerelés nélkül. Az anya csatlakozó az érzékelő M8 apa csatlakozójára csavarható, a kábel 90°-os szögben lép ki a csatlakozóból.
Milyen érzékelőkhöz
Egykimenetű, PNP kimenetű (NO vagy NC) M8 érzékelőkhöz. A sárga LED az érzékelő kimenete és a 3-as pólus (0 V) közé van kötve, ezért PNP kimenetnél világít – NPN érzékelőkhöz válassza a LED nélküli változatot.
Póluskiosztás és érszínek – M8, 3 pólusú
| Pólus | Érszín | Funkció a Nexotec érzékelőknél |
|---|---|---|
| 1 | barna (BN) | tápfeszültség + (L+) |
| 3 | kék (BU) | tápfeszültség 0 V (L−) |
| 4 | fekete (BK) | kimenet |
A csatlakozó az IEC 61076-2-104 szabvány szerint készül (A-kódolás), így más márkájú, A-kódolású M8 csatlakozós érzékelőkhöz is illeszkedik.
LED-ek a csatlakozóban

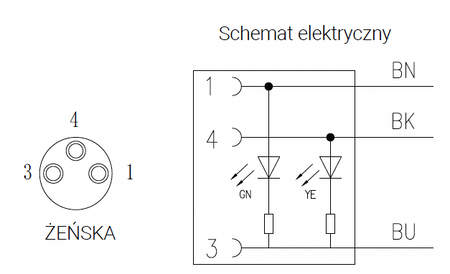

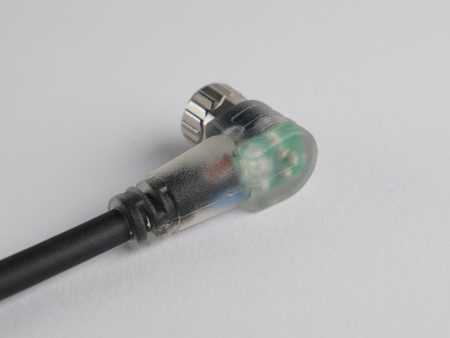

A csatlakozóban két LED van: a zöld az 1-es és 3-as pólus közé van kötve, tehát akkor világít, ha az érzékelő tápfeszültséget kap; a sárga a kimenet és a 3-as pólus közé, tehát akkor világít, ha a PNP kimenet be van kapcsolva.
Szerelés és üzemi feltételek
Kábelköpeny: PUR, fekete. A kábel nem energialáncba való. Mozgatott kábelnél a legkisebb hajlítási sugár az átmérő tízszerese, azaz kb. 44 mm. Üzemi hőmérséklet: rögzített fektetésnél −40 és +80 °C, mozgatott kábelnél −25 és +80 °C között.
Műszaki adatok

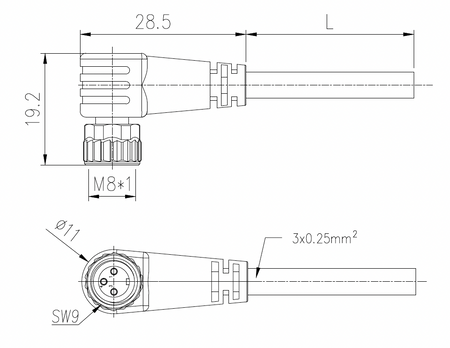

- Csatlakozó: M8, 3 pólus, A-kódolás, anya (aljzat), 90°-os könyök
- Kábel: PUR, fekete, 3 m, 3 × 0,25 mm² (23 AWG), átmérő kb. 4,4 mm, árnyékolatlan
- Névleges feszültség: 24 V DC
- Névleges áram: max. 3 A (40 °C)
- Védettség: IP67 (meghúzott hollandi anyával)
- Üzemi hőmérséklet: −40…+80 °C (rögzített fektetés), −25…+80 °C (mozgatott kábel)
- Jelzés: zöld LED (tápfeszültség) és sárga LED (PNP kimenet)
- Csatlakoztatási ciklusok száma: legalább 100
- Anyagok: TPU csatlakozótest, NBR tömítés, aranyozott rézérintkezők
- A csatlakozó szabványa: IEC 61076-2-104
Gyakori kérdések
Milyen érszínei vannak az M8 3 pólusú kábelnek?
1-es pólus – barna, 3-as pólus – kék, 4-es pólus – fekete.
Alkalmas a kábel energialáncban való használatra?
Nem. Ez a kábel nem energialáncba való.
Árnyékolt a kábel?
Nem, a kábel árnyékolatlan.
Használható NPN érzékelőhöz?
Nem – a sárga állapotjelző LED PNP kimenetnél világít. NPN érzékelőhöz válasszon LED nélküli kábelt.
Illeszkedik más márkájú érzékelőkhöz?
Igen, A-kódolású M8 csatlakozós érzékelőkhöz – a csatlakozó az IEC 61076-2-104 szabvány szerint készül.
Miben különbözik a LED nélküli változattól?
Ennek a változatnak a csatlakozójában LED-ek jelzik a tápfeszültséget és a PNP kimenet állapotát. A LED nélküli változat ugyanazzal a háromeres bekötéssel, LED-ek nélkül készül, ezért NPN érzékelőkhöz is használható.
Hányszor lehet a csatlakozót szétkapcsolni?
A csatlakozó legalább 100 csatlakoztatási ciklust bír.
Milyen más hosszúságok és kivitelek kaphatók?
Ezen a kivitelen kívül a következő M8 3 pólusú, anya csatlakozós LED-es kábeleket kínáljuk: egyenes PUR 3 m; egyenes PVC 3 m; könyök PVC 3 m.
Tömít a csatlakozó a hollandi anya meghúzása nélkül?
Nem. Az IP67 védettség a bedugott és hollandi anyával meghúzott csatlakozóra vonatkozik.
