Csatlakozó M8 4-pin apa könyök – csatlakozó érzékelőkhöz és ipari automatizáláshoz

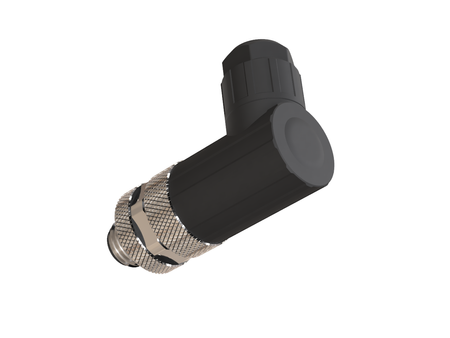

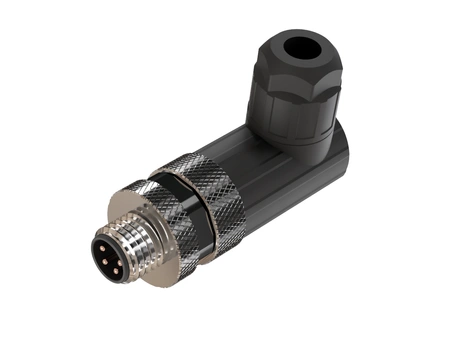

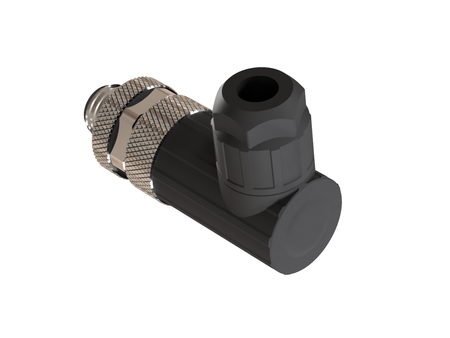

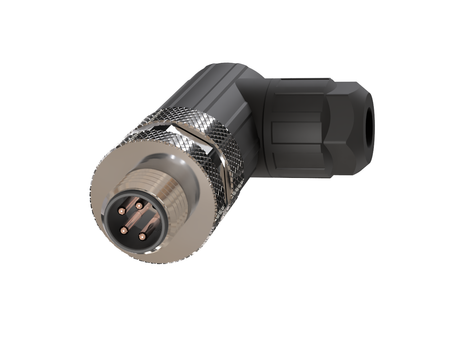

4 pólusú, könyök kivitelű M8 apa csatlakozó, amelyet a felhasználó maga szerel fel a kábelre – apa (dugó), A-kódolású, csavaros szorítókkal. Az ereket imbuszcsavarokkal kell a szorítókba rögzíteni, forrasztás nélkül – az imbuszkulcs a csatlakozó tartozéka. A csatlakozó 3,5–5 mm átmérőjű kábelhez való. A kábel 90°-os szögben lép ki a csatlakozóból.

Alkalmazás

A csatlakozó A-kódolású, 4 pólusú M8 anya csatlakozóhoz illeszkedik – például egy készülék aljzatához vagy anya csatlakozóval végződő kábelhez. A póluskiosztás ugyanaz, mint az M8 érzékelőknél.

A csatlakozó az IEC 61076-2-104 szabvány szerint készül (A-kódolás), így más márkájú, A-kódolású M8 anya csatlakozókhoz is illeszkedik.

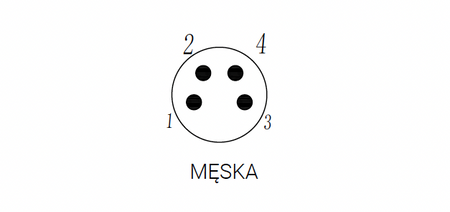

Póluskiosztás – M8, 4 pólusú, apa

Pólus	Funkció az érzékelőben	Érszín
1	tápfeszültség + (L+)	barna (BN)
2	második kimenet (NC)	fehér (WH)
3	tápfeszültség 0 V (L−)	kék (BU)
4	kimenet (NO)	fekete (BK)

Nézet az érintkezők felől. A póluskiosztás és az érszínek megfelelnek az IEC 60947-5-2 szabványnak, amely szerint a különböző márkájú közelítéskapcsolókat bekötik – a Nexotec érzékelők és kábelek is így készülnek. Más eszközöknél a pólusok funkcióját azok dokumentációja határozza meg.

Szerelés és üzemi feltételek

Kábel: 3,5–5 mm átmérő, erek: 0,14–0,5 mm². Bekötés: csavaros szorítók. Az ereket imbuszcsavarokkal kell a szorítókba rögzíteni – az imbuszkulcs a csatlakozó tartozéka. A hollandi anya meghúzási nyomatéka: 0,4 Nm. Az IP67 védettséget a csatlakozó bedugott állapotban, meghúzott hollandi anyával éri el. Üzemi hőmérséklet: −40…+85 °C.

Műszaki adatok

• Csatlakozó: M8, 4 pólus, A-kódolás, apa (dugó), 90°-os könyök

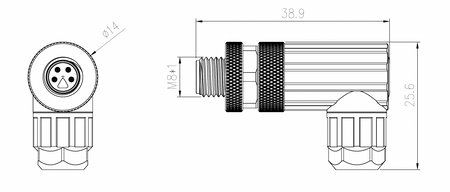

• Méretek: hossz 38,9 mm, magasság 25,6 mm
• Bekötés: csavaros szorítók, erek 0,14–0,5 mm², kábel 3,5–5 mm
• Névleges feszültség: 30 V AC/DC
• Névleges lökőfeszültség: 2500 V
• Névleges áram: max. 4 A (40 °C)
• Védettség: IP67 (meghúzott hollandi anyával)
• Üzemi hőmérséklet: −40…+85 °C
• Csatlakoztatási ciklusok: legalább 100
• Anyagok: PA ház, NBR tömítés, aranyozott réz érintkezők, nikkelezett réz fémrészek
• Árnyékolás: nincs
• A csatlakozó szabványa: IEC 61076-2-104
• Tartozék: imbuszkulcs a szorítócsavarokhoz

Gyakori kérdések

Kell forrasztani a csatlakozót?
Nem. Az ereket csavaros szorítókba kell bekötni.

Kell szerszám a szereléshez?
Csak imbuszkulcs a szorítócsavarokhoz – ez a csatlakozó tartozéka.

Milyen kábel illik az M8 csatlakozóhoz?
3,5–5 mm átmérőjű kábel, 0,14–0,5 mm² keresztmetszetű erekkel.

Hogyan kell érzékelőt bekötni a csatlakozóba (M8, 4 pólusú)?
Az IEC 60947-5-2 szabvány szerint: 1-es pólus – tápfeszültség + (L+), 2-es pólus – második kimenet (NC), 3-as pólus – tápfeszültség 0 V (L−), 4-es pólus – kimenet (NO).

Használható NPN érzékelőhöz?
Igen. A póluskiosztás PNP és NPN érzékelőknél azonos.

Tömít a csatlakozó?
Igen – IP67, bedugott csatlakozóval és meghúzott hollandi anyával.

Árnyékolt a csatlakozó?
Nem, a csatlakozó árnyékolatlan.

Hányszor lehet a csatlakozót szétkapcsolni?
A csatlakozó legalább 100 csatlakoztatási ciklust bír.

Milyen más kivitelek kaphatók?
A 4 pólusú M8 csatlakozók a következő kivitelekben is kaphatók: apa, egyenes (P8-4MS); anya, egyenes (P8-4S); anya, könyök (P8-4R).
