Az ipari automatizálási rendszerek megbízhatósága - érzékelő, csatlakozás és tömítés mint egy egység
Az ipari automatizálásban a megbízhatóságot leggyakrabban az érzékelők minőségének tulajdonítják. A gyakorlatban azonban a berendezés stabil működése a teljes csatlakozási úttól függ: a kábeltől, a csatlakozótól és a tömítőelemektől. A csatlakozó nem kritikus eleme a folyamatnak - szerepe az, hogy stabil munkakörülményeket biztosítson az érzékelő számára, további üzemeltetési problémák nélkül.
Valós üzemi körülmények - automotive és poros környezetek
A gyártósorokon és az ipari csarnokok poros zónáiban az érzékelő-csatlakozások ki vannak téve technológiai pornak és szilárd részecskéknek, a gépek rezgésének és mikromozgásainak, nedvességnek (páralecsapódás és fröccsenés), valamint technikai olajoknak és zsírozóanyagoknak. Ilyen körülmények között elsősorban az számít, hogy a csatlakozás hosszú távon megőrzi-e tömítettségét és elektromos paramétereit, nem csupán a szerelés pillanatában.
Tömítőgyűrű - a por és a víz elleni legfontosabb védelem
Az M8-as és M12-es csatlakozók egyik legfontosabb szerkezeti eleme a tömítőgyűrű, amely NBR anyagból készül, és az aljzat homlokfelületével valamint a menettel együttműködve fejti ki hatását. A gyakorlatban éppen ez a gyűrű az, amely:
- tömör gátat képez a por és a szilárd részecskék ellen,
- védi a csatlakozó belsejét a nedvességtől és a víztől,
- kompenzálja a szerelés során fellépő apró illesztési pontatlanságokat,
- rugalmasságát széles hőmérséklet-tartományban is megőrzi,
- lehetővé teszi az IP67 védettségi fokozat tényleges fenntartását a teljes élettartam alatt.
Poros és automotive környezetben a tömítés minősége dönti el, hogy a csatlakozás hónapokon és éveken keresztül karbantartási beavatkozás nélkül is stabil marad-e.
IP67 védettségi fokozat - mit jelent ez a gyakorlatban
Az IP67 (EN 60529) védettségi fokozat teljes porzáródást, valamint rövid idejű vízbe merítéssel szembeni védelmet jelent. Az M8-as és M12-es csatlakozóknál az IP67 osztály a csatlakozó szerkezetének, a tömítőgyűrűnek és a helyes meghúzási nyomatéknak az együttes eredménye - nem pusztán a menet önmagában.
A megbízhatóságot meghatározó műszaki paraméterek

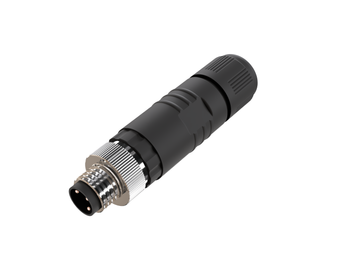

Mechanikai és környezeti paraméterek (M8 - példakonfiguráció)
- Menet: M8x1
- Csatlakozó típusa: dugós (male)
- Érintkezők száma: 3
- Kódolás: A (A-coded)
- Ház típusa: egyenes
- Árnyékolás: nincs
- Védettségi fokozat: IP67 (EN 60529)
- Hőmérséklet-tartomány: −40…+85 °C
- Élettartam: ≥ 100 csatlakozási ciklus
- Meghúzási nyomaték: 0,6 Nm
A fenti paraméterek egy tipikus M8 konfigurációt mutatnak be érzékelős alkalmazásokban. A gyakorlatban ez a specifikáció tömítettséget és a szerelés ismételhetőségét (gyűrű + meghúzási nyomaték), stabil működést változó hőmérsékleti körülmények között, valamint az állandó telepítésekhez és szervizeléshez megfelelő élettartamot eredményez.
Elektromos paraméterek
- Névleges feszültség: 60 V AC/DC
- Névleges lökőfeszültség: 1500 V
- Névleges áram (40 °C): max. 4 A
- Szigetelési ellenállás: ≥ 100 MΩ
- Érintkezési ellenállás: ≤ 5 mΩ
Az elektromos paraméterek illeszkednek a tipikus automatizálási alkalmazásokhoz: érzékelőkhöz, PLC be-/kimenetekhez és vezérlőjelekhez. Az aranyozott érintkezők jelstabilitást és oxidációval szembeni ellenállást biztosítanak, a magas szigetelési ellenállás pedig csökkenti a szivárgó áramok kockázatát nehezebb környezeti körülmények között.
Csatlakoztatás / vezetékezés
- Csatlakoztatás módja: csavaros kapcsok
- Kábelkivezetés: 3,5–5 mm
- Vezeték keresztmetszete: 0,14–0,5 mm²
A csavaros kapcsok megkönnyítik a gyors szerelést és a helyszíni szervizelést. A vezetékek és a kábelkivezetés mérettartománya megfelel a tipikus érzékelő-vezetékezésnek, ami felgyorsítja a karbantartás során végzett korszerűsítéseket és cseréket.
Anyagok
- Ház: PA
- Tömítés: NBR
- Érintkezők: aranyozott réz
- Fém alkatrészek: nikkelezett réz
- UL 94: HB
A felhasznált anyagok támogatják a csatlakozás tartósságát: a PA mechanikai ellenállást és méretstabilitást biztosít, az NBR fenntartja a tömítés rugalmasságát, az aranyozott érintkezők pedig alacsony ellenállást és hosszú távon stabil jelet biztosítanak.
Szabványok és megfelelőség
- IEC 61076-2-101
- CE, RoHS
Szerelés és szervizelés - karbantartási szempontból
A népszerű vezetékezéssel való kompatibilitás, az M8/M12 változatok elérhetősége (egyenes/szögletes, dugós/aljzatos), valamint a gyűrű ismételhető szorítása a helyes meghúzási nyomatéknak köszönhetően egyszerű szerelést és gyors szervizelést eredményez. A jól megválasztott csatlakozás a rendszer működésének háttérben marad - és éppen ezért valóban támogatja a termelés folyamatosságát.
Összefoglalás
Az ipari automatizálási berendezés megbízhatósága a teljes csatlakozás - az érzékelő, a kábel, az M8-as vagy M12-es csatlakozó, a tömítőgyűrű és a helyes szerelés - egységes működésének eredménye. Ebben a rendszerben a tömítőgyűrű kulcsszerepet játszik a por és víz elleni védelemben, valamint az IP67 osztály fenntartásában a teljes élettartam alatt.
GYIK - M8-as és M12-es csatlakozók minden konfigurációban
Miben különböznek az M8-as és M12-es csatlakozók?
Az M8-at főként kompakt érzékelős alkalmazásokban használják, míg az M12 univerzálisabb, és gyakran alkalmazzák gépészeti és automotive telepítésekben.
Mikor válasszunk M8-at, és mikor M12-t?
Az M8-at általában akkor választják, amikor a helytakarékosság és az érzékelőnél történő kompakt szerelés a legfontosabb. Az M12 jól bevált univerzálisabb gépészeti telepítéseknél, valamint mindenütt, ahol a vezetékezést az egész gyártósoron szabványosítják.

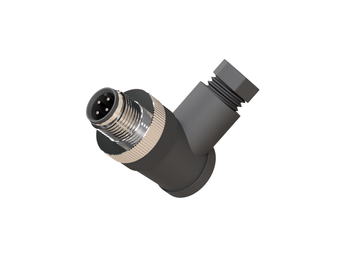

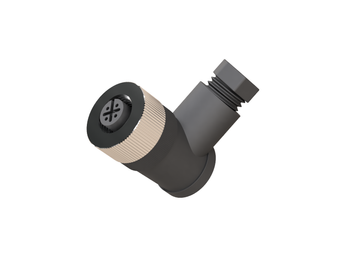

Elérhetők-e az M8-as és M12-es csatlakozók egyenes és szögletes kivitelben?
Igen. Mindkét szabvány elérhető egyenes és szögletes kivitelben. A választás a gép geometriájától és a vezeték vezetésétől függ, nem a tömítettségben vagy a tartósságban mutatkozó különbségektől.

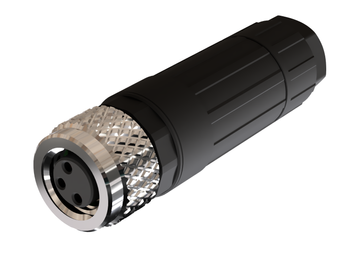

Elérhetők-e dugós és aljzatos kivitelek (M8 és M12)?
Igen. Az M8-as és M12-es csatlakozók dugós és aljzatos kivitelben is elérhetők, ami lehetővé teszi a telepítés tetszőleges konfigurációját, és megkönnyíti a korszerűsítést.
Rosszabbul tömít-e a szögletes kivitel, mint az egyenes?
Nem. A tömítettségről a tömítőgyűrű és a helyes meghúzási nyomaték dönt, nem a kábelkivezetés geometriája.
Milyen szerepet tölt be a tömítőgyűrű az M8-as és M12-es csatlakozókban?
A tömítőgyűrű kulcsfontosságú gátat képez a por és a nedvesség ellen. Az aljzattal és a menettel együttműködve lehetővé teszi az IP67 védettségi fokozat tényleges fenntartását, valamint a csatlakozás hosszú távú stabilitását.
Elegendő-e az IP67 poros automotive környezetben?
Igen. Az IP67 teljes porzáródást és hatékony nedvesség elleni védelmet biztosít tipikus ipari és automotive körülmények között.
Milyen jelentősége van a meghúzási nyomatéknak (pl. 0,6 Nm az M8-nál)?
A helyes meghúzási nyomaték biztosítja a tömítőgyűrű megfelelő összenyomását, ami közvetlenül befolyásolja a csatlakozás tömítettségét és tartósságát.
Alkalmasak-e az M8-as és M12-es csatlakozók állandó telepítésekhez?
Igen. A legalább 100 csatlakozási ciklusnak megfelelő élettartam azt jelenti, hogy elsősorban állandó telepítésekhez és alkalmankénti szervizeléshez készültek.
Hol alkalmazzák leggyakrabban az M8-as és M12-es csatlakozókat?
Leggyakrabban automotive összeszerelő sorokon, poros gyártási zónákban, szállítószalagokon, megmunkáló állomásokon, valamint folyamatos üzemmódban működő érzékelős telepítéseknél találkozhatunk velük.
