Csatlakozó M8 3-pin anya könyök – csatlakozó érzékelőkhöz és ipari automatizáláshoz

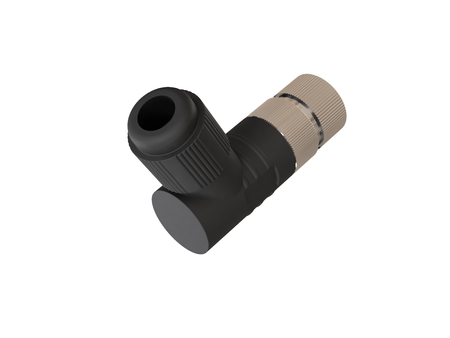

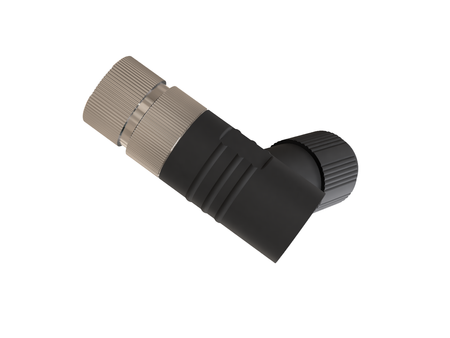

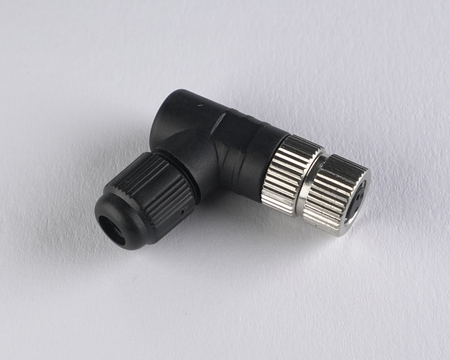

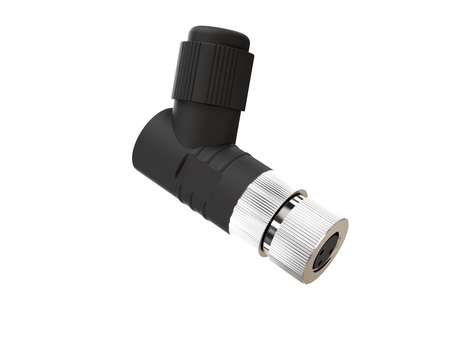

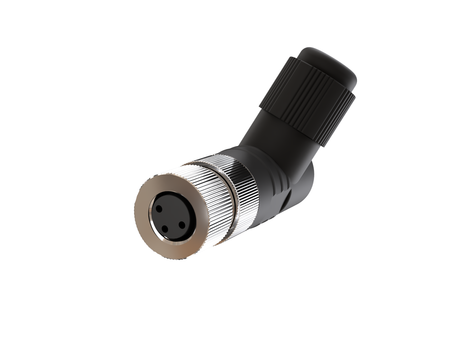

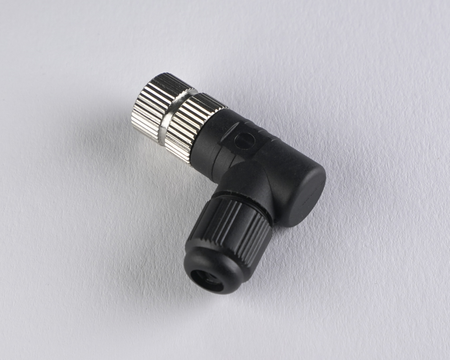

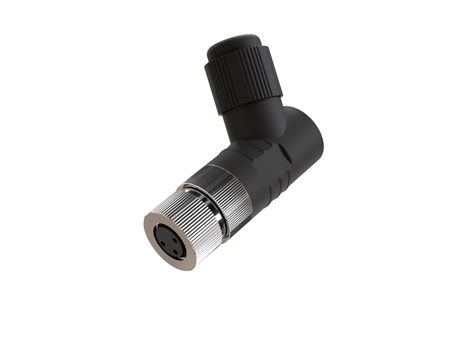

3 pólusú, könyök kivitelű M8 anya csatlakozó, amelyet a felhasználó maga szerel fel a kábelre – anya (aljzat), A-kódolású, csavaros szorítókkal. Az ereket imbuszcsavarokkal kell a szorítókba rögzíteni, forrasztás nélkül – az imbuszkulcs a csatlakozó tartozéka. A csatlakozó 3,5–5 mm átmérőjű kábelhez való. A kábel 90°-os szögben lép ki a csatlakozóból.

Alkalmazás

A csatlakozó A-kódolású, 3 pólusú M8 apa csatlakozóhoz illeszkedik – többek között érzékelőkhöz, de más, ilyen csatlakozóval rendelkező automatizálási eszközökhöz is.

Háromvezetékes, egy PNP vagy NPN kimenetű (NO vagy NC) M8 érzékelőkhöz való. Az anya csatlakozót az érzékelő apa csatlakozójára kell felcsavarni.

A csatlakozó az IEC 61076-2-104 szabvány szerint készül (A-kódolás), így más márkájú, A-kódolású M8 apa csatlakozós érzékelőkhöz és eszközökhöz is illeszkedik.

Póluskiosztás – M8, 3 pólusú, anya

Pólus	Funkció az érzékelőben	Érszín
1	tápfeszültség + (L+)	barna (BN)
3	tápfeszültség 0 V (L−)	kék (BU)
4	kimenet	fekete (BK)

Nézet az érintkezők felől. A póluskiosztás és az érszínek megfelelnek az IEC 60947-5-2 szabványnak, amely szerint a különböző márkájú közelítéskapcsolókat bekötik – a Nexotec érzékelők és kábelek is így készülnek. Más eszközöknél a pólusok funkcióját azok dokumentációja határozza meg.

Szerelés és üzemi feltételek

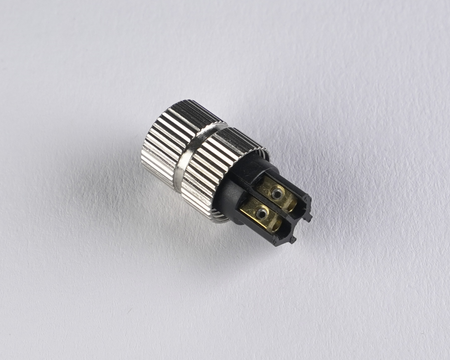

Kábel: 3,5–5 mm átmérő, erek: 0,14–0,5 mm². Bekötés: csavaros szorítók. Az ereket imbuszcsavarokkal kell a szorítókba rögzíteni – az imbuszkulcs a csatlakozó tartozéka. A hollandi anya meghúzási nyomatéka: 0,4 Nm. Az IP67 védettséget a csatlakozó bedugott állapotban, meghúzott hollandi anyával éri el. Üzemi hőmérséklet: −40…+85 °C.

Műszaki adatok

• Csatlakozó: M8, 3 pólus, A-kódolás, anya (aljzat), 90°-os könyök
• Méretek: hossz 34,5 mm, magasság 25,6 mm
• Bekötés: csavaros szorítók, erek 0,14–0,5 mm², kábel 3,5–5 mm
• Névleges feszültség: 60 V AC/DC
• Névleges lökőfeszültség: 1500 V
• Névleges áram: max. 4 A (40 °C)
• Védettség: IP67 (meghúzott hollandi anyával)
• Üzemi hőmérséklet: −40…+85 °C
• Csatlakoztatási ciklusok: legalább 100
• Anyagok: PA ház, NBR tömítés, aranyozott réz érintkezők, nikkelezett réz fémrészek
• Árnyékolás: nincs
• A csatlakozó szabványa: IEC 61076-2-104
• Tartozék: imbuszkulcs a szorítócsavarokhoz

Gyakori kérdések

Kell forrasztani a csatlakozót?
Nem. Az ereket csavaros szorítókba kell bekötni.

Kell szerszám a szereléshez?
Csak imbuszkulcs a szorítócsavarokhoz – ez a csatlakozó tartozéka.

Milyen kábel illik az M8 csatlakozóhoz?
3,5–5 mm átmérőjű kábel, 0,14–0,5 mm² keresztmetszetű erekkel.

Hogyan kell érzékelőt bekötni a csatlakozóba (M8, 3 pólusú)?
Az IEC 60947-5-2 szabvány szerint: 1-es pólus – tápfeszültség + (L+), 3-as pólus – tápfeszültség 0 V (L−), 4-es pólus – kimenet.

Használható NPN érzékelőhöz?
Igen. A póluskiosztás PNP és NPN érzékelőknél azonos.

Tömít a csatlakozó?
Igen – IP67, bedugott csatlakozóval és meghúzott hollandi anyával.

Árnyékolt a csatlakozó?
Nem, a csatlakozó árnyékolatlan.

Hányszor lehet a csatlakozót szétkapcsolni?
A csatlakozó legalább 100 csatlakoztatási ciklust bír.

Kapható kész kábel ilyen csatlakozóval?
Igen – 3 pólusú M8 kábeleket is kínálunk gyárilag kiöntött anya csatlakozóval: egyenes és könyök kivitelben, PUR vagy PVC köpennyel, 3 m és 5 m hosszban, LED-es változatban is. Így nem kell csatlakozót szerelni.

Milyen más kivitelek kaphatók?
A 3 pólusú M8 csatlakozók a következő kivitelekben is kaphatók: anya, egyenes (P8-3S); apa, egyenes (P8-3MS); apa, könyök (P8-3MR).
