Csatlakozó M12 5-pin apa könyök – csatlakozó érzékelőkhöz és ipari automatizáláshoz

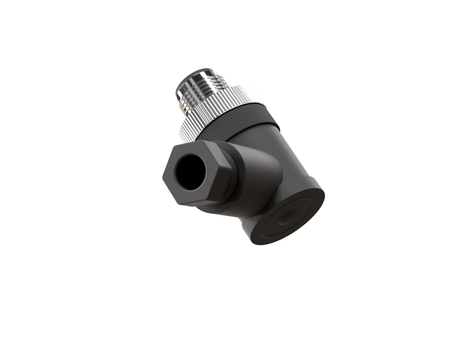

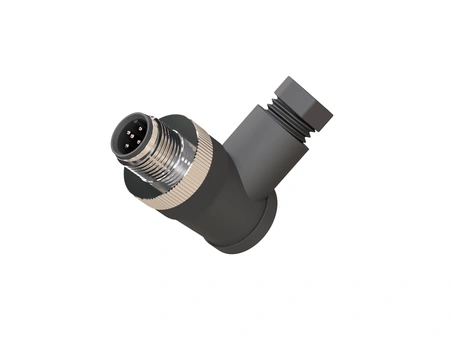

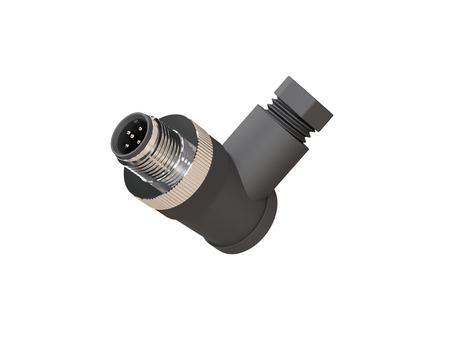

5 pólusú, könyök kivitelű M12 apa csatlakozó, amelyet a felhasználó maga szerel fel a kábelre – apa (dugó), A-kódolású, csavaros szorítókkal. Az ereket a szorítókba kell csavarozni, forrasztás nélkül; a csatlakozó 4–6 mm átmérőjű kábelhez való. A kábel 90°-os szögben lép ki a csatlakozóból.

Alkalmazás

A csatlakozó A-kódolású, 5 pólusú M12 anya csatlakozóhoz illeszkedik – például egy készülék aljzatához vagy anya csatlakozóval végződő kábelhez. A póluskiosztás ugyanaz, mint az M12 érzékelőknél.

A csatlakozó az IEC 61076-2-101 szabvány szerint készül (A-kódolás), így más márkájú, A-kódolású M12 anya csatlakozókhoz is illeszkedik.

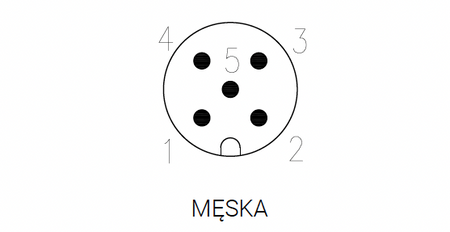

Póluskiosztás – M12, 5 pólusú, apa

Pólus	Funkció az érzékelőben	Érszín
1	tápfeszültség + (L+)	barna (BN)
2	második kimenet (NC)	fehér (WH)
3	tápfeszültség 0 V (L−)	kék (BU)
4	kimenet (NO)	fekete (BK)
5	4 pólusú érzékelőnél nem használt	–

Nézet az érintkezők felől. A póluskiosztás és az érszínek megfelelnek az IEC 60947-5-2 szabványnak, amely szerint a különböző márkájú közelítéskapcsolókat bekötik – a Nexotec érzékelők és kábelek is így készülnek. Más eszközöknél a pólusok funkcióját azok dokumentációja határozza meg.

5. pólus: a Nexotec érzékelőknek nincs 5. pólusuk. Az 5 pólusú csatlakozót többek között árnyékolt és védőföld-erű kábeleknél használják – az 5 eres kábeleknél az 5. póluson általában zöld-sárga ér (GN/YE) van. Az 5. pólus funkcióját az az eszköz határozza meg, amelyhez a kábelt csatlakoztatják.

Szerelés és üzemi feltételek

Kábel: 4–6 mm átmérő, erek: max. 1,5 mm². Bekötés: csavaros szorítók. Az ereket lapos csavarhúzóval meghúzható csavarokkal kell rögzíteni. A hollandi anya meghúzási nyomatéka: 0,6 Nm. Az IP67 védettséget a csatlakozó bedugott állapotban, meghúzott hollandi anyával éri el. Üzemi hőmérséklet: −40…+85 °C.

Műszaki adatok

• Csatlakozó: M12, 5 pólus, A-kódolás, apa (dugó), 90°-os könyök
• Méretek: hossz 48 mm, magasság 36 mm
• Bekötés: csavaros szorítók, erek max. 1,5 mm², kábel 4–6 mm
• Névleges feszültség: 60 V AC/DC
• Névleges lökőfeszültség: 1500 V
• Névleges áram: max. 4 A (40 °C)
• Védettség: IP67 (meghúzott hollandi anyával)
• Üzemi hőmérséklet: −40…+85 °C
• Csatlakoztatási ciklusok: legalább 100
• Anyagok: PA ház, NBR tömítés, aranyozott réz érintkezők, nikkelezett réz fémrészek
• Árnyékolás: nincs
• A csatlakozó szabványa: IEC 61076-2-101

Gyakori kérdések

Kell forrasztani a csatlakozót?
Nem. Az ereket csavaros szorítókba kell bekötni.

Kell szerszám a szereléshez?
Igen – lapos csavarhúzó. Az ereket lapos csavarhúzóval meghúzható csavarokkal kell a szorítókba rögzíteni.

Milyen kábel illik az M12 csatlakozóhoz?
4–6 mm átmérőjű kábel, max. 1,5 mm² keresztmetszetű erekkel.

Hogyan kell érzékelőt bekötni a csatlakozóba (M12, 5 pólusú)?
Az IEC 60947-5-2 szabvány szerint: 1-es pólus – tápfeszültség + (L+), 2-es pólus – második kimenet (NC), 3-as pólus – tápfeszültség 0 V (L−), 4-es pólus – kimenet (NO). Az 5. pólus bekötés nélkül marad.

Használható NPN érzékelőhöz?
Igen. A póluskiosztás PNP és NPN érzékelőknél azonos.

Tömít a csatlakozó?
Igen – IP67, bedugott csatlakozóval és meghúzott hollandi anyával.

Árnyékolt a csatlakozó?
Nem, a csatlakozó árnyékolatlan.

Miért 60 V az 5 pólusú csatlakozó névleges feszültsége, és miért 250 V a 4 pólusúé?
Ezt a feszültséget az IEC 61076-2-101 szabvány írja elő az öt érintkezős, A-kódolású M12 csatlakozókra; a 3 és 4 pólusú változatok névleges feszültsége 250 V AC/DC.

Hányszor lehet a csatlakozót szétkapcsolni?
A csatlakozó legalább 100 csatlakoztatási ciklust bír.

Milyen más kivitelek kaphatók?
Az 5 pólusú M12 csatlakozók a következő kivitelekben is kaphatók: anya, egyenes (F12-5S); apa, egyenes (F12-5MS); anya, könyök (F12-5R).
