M8 4 mm-es és M12 8 mm-es induktív érzékelők – hogyan változtatja meg a tervezést a megnövelt hatótávolság

Tartalomjegyzék:
- 1. Bevezetés: Forradalom a fémdetektálásban
- 2. Mi az a megnövelt érzékelési távolságú induktív közelítéskapcsoló?
- 3. Hogyan érték el ezt a nagy érzékelési távolságot? Szakértői technológia a burkolat alatt
- 4. A mögöttes fizika: Mitől függ egy induktív érzékelő érzékelési távolsága?
- 5. Szerkezeti összehasonlítás: Süllyeszthető (szintbe szerelhető / Flush) vs. Nem süllyeszthető (nem szintbe szerelhető / Non-Flush) érzékelő
- 6. Kemény tények – Mit jelent az Sn = 4 mm a valóságban?
- 7. Paraméterek összehasonlítása: M8 4 mm-es érzékelő vs. M12 8 mm-es érzékelő
- 8. Részletes műszaki adatlap (M8 vs. M12)
- 9. Gyakorlati példák az iparból (Esettanulmányok)
- 10. Gyakori szerelési hibák és megbízhatósági mutatók
- 11. Hogyan válasszuk ki a megfelelő induktív érzékelőt? Útmutató mérnököknek
- 12. Mítoszok górcső alatt: Vajon a nagyobb érzékelési távolság rontja az üzemi paramétereket?
- 13. Mérnöki perspektíva: Előnyök a műszaki osztályok számára
- 14. Megéri-e a szabványos M8-as érzékelőket új generációsra cserélni?
- 15. Gyakran ismételt kérdések tervezőktől (FAQ)
- 16. Kapcsolódó cikkek
M8 4 mm-es és M12 8 mm-es induktív érzékelők – Megnövelt érzékelési távolság süllyeszthető (Flush) kivitelben
A modern induktív érzékelők olyan kulcsfontosságú komponensek, amelyek nélkül a folyamatautomatizálás és a modern gyártósorok nem működhetnének. Az ipari automatizálásban az olyan paramétereket, mint a névleges érzékelési távolság (Sn), éveken át korlátozta a mechanikai felépítés. Azonban a fejlett, 4 mm-es hatótávolságú M8-as érzékelő és a legfeljebb 8 mm-es hatótávolságú M12-es érzékelő új mércét állít fel a detektálási technológiában. Mindkét megoldás süllyeszthető aktív felülettel rendelkezik, ami azt jelenti, hogy szintbe szerelhető (flush) és egyben árnyékolt érzékelőről van szó, amely fém közvetlen közelében is képes működni. Egy klasszikus, árnyékolatlan érzékelő (non-flush) szabad zónát igényel az érzékelőfelület körül, ami növeli a mechanikai sérülések kockázatát. A bemutatott modellek kiküszöbölik ezt a problémát, és átlagon felüli munkatávolságot kínálnak ultra-kompakt házban.
Ez nem egy kozmetikázott katalógusbejegyzés, hanem kézzelfogható előny a szerelősorok, a robotcellák, valamint az autóipari OEM és Tier-1 gépgyártók számára.
Szabványos érzékelési távolságok vs. Valós gyártási körülmények
Összehasonlításképpen – a jellemző ipari értékek a következők:
- Szabványos M8-as érzékelő, süllyeszthető kivitel → Sn = 1–2 mm
- Szabványos M12-es érzékelő, süllyeszthető kivitel → Sn = 2–4 mm
Elméletben ezek az értékek elegendőek. A gyártási gyakorlatban azonban kritikus kihívásokhoz vezetnek: rendkívül szűk szerelési tűrésekhez, az érzékelő pozíciójának precíz finomhangolásához, a munkadarab érzékelőfelületnek ütközésének drasztikusan megnövekedett kockázatához, valamint a rezgések, szennyeződések vagy a soron lévő alkatrészek természetes játéka miatti gyakori téves jelzésekhez.
Pontosan emiatt válnak a megnövelt érzékelési távolságú, modern közelítéskapcsolók (extended range inductive sensor) új szabvánnyá azokban a gyárakban, amelyek a minimumra szeretnék csökkenteni az állásidőt.
Mi az a megnövelt érzékelési távolságú induktív közelítéskapcsoló?
A megnövelt érzékelési távolságú induktív érzékelő egy fejlett közelítésérzékelő (inductive proximity sensor), amely a modernizált belső architektúrájának köszönhetően az azonos átmérőjű, hagyományos piaci megoldásokhoz képest kétszeres távolságból képes felismerni a fémtárgyakat. Ez az eszköz a mágneses mező örvényáramok általi csillapítási hatását használja ki, amelyek az észlelt objektumban indukálódnak, és érintésmentes közelítéskapcsolóként (proximity switch) működik. Ezen modern, Extended-Range érzékelők kulcsfontosságú jellemzője a teljesen árnyékolt konstrukció (flush mount / shielded sensor) megőrzése. Ez lehetővé teszi, hogy a ház teljesen süllyesztve beágyazható legyen a fémes szerelési környezetbe, miközben az érzékelőfelület előtt egy meghosszabbított, stabil érzékelési zóna jön létre. Ez a megoldás a legmagasabb szintű mechanikai ellenállást ötvözi az egyedülálló érzékelési távolság-tartalékkal.
Hogyan érték el ezt a nagy érzékelési távolságot? Szakértői technológia a burkolat alatt
Egy szabványos, M8-as házban lévő induktív érzékelő 2 mm-es távolságig biztosít stabil jelet. Hogyan lehetséges, hogy egy modern Long-Range érzékelő azonos méret mellett eléri a 4 mm-t, és közben süllyeszthető (embedded sensor) marad? A kulcs a belső komponensek forradalmasításában rejlik:
- Nagyobb tekercs: A ház belső terének maximális kihasználásával egy nagyobb hatásfokú tekercset sikerült készíteni.
- Optimalizált ferritmag: Az új magforma és a módosított anyaghasználat lehetővé tette a mágneses fluxus precízebb formálását és irányítását az érzékelőfelület előtt.
- Nagyobb teljesítményű oszcillátor: Nagyobb amplitúdójú jelet generál, amely kevésbé érzékeny a csillapításra és a külső zavarokra.
- Fejlett elektronika: Korszerű jelszűrést és villámgyors információátvitelt biztosít a PLC-vezérlő felé.
- Precíz hőmérséklet-kompenzáció: Kiküszöböli a hőmérsékleti sodródást (drift), így a valós, nagy érzékelési távolság széles hőmérséklet-tartományban is stabil marad.
- A mező optimalizálása: Csökkenti az elektromágneses mező oldalirányú szóródását, ami lehetővé teszi a mély fémbe építést a szemből történő érzékelési távolság elvesztése nélkül.
A mögöttes fizika: Mitől függ egy induktív érzékelő érzékelési távolsága?
Ezen komponensek működésének teljes megértéséhez a fizika törvényeire kell támaszkodnunk. Az érzékelő munkatávolsága (operating distance) nem egy merev érték – több változótól függ:
- Tekercsátmérő: Általánosságban igaz: minél nagyobb a tekercs átmérője, annál nagyobb az érzékelési zóna. Az Sn = 4 mm elérése M8-as méretben ezért kifinomult miniatürizálást igényelt.
- Oszzcillátor frekvencia: Befolyásolja a mező anyagba való behatolási mélységét és az érzékelő válaszsebességét.
- Árnyékolás (Süllyeszthető vs. Nem süllyeszthető): A süllyeszthető érzékelő a mag körül egy fémgyűrűvel rendelkezik, amely oldalirányban korlátozza a mezőt, és kizárólag előrefelé irányítja azt. Ez ugyan csökkenti a hatótávolságot a nem süllyeszthető verzióhoz képest, de védelmet nyújt a környezeti hatásokkal szemben.
- Objektum anyaga és korrekciós tényező (Fe-korrekciós tényező): Az Sn névleges érzékelési távolságot szerkezeti acélra (Fe 360) adják meg. Más fémek esetében korrekciós tényezőt alkalmaznak, amely csökkenti az effektív, biztonságos munkatávolságot (assured sensing distance). Réz vagy alumínium esetén ez a zóna jelentősen lecsökken.
- Mezőcsillapítás: A céltárgyban indukált örvényáramok energiát vonnak el az oszcillátortól, és gyengítik annak rezgési amplitúdóját. Az elektronika ezt objektumészlelésként értékeli, és megváltoztatja a kimeneti állapotot.
Szerkezeti összehasonlítás: Süllyeszthető (Flush) vs. Nem süllyeszthető (Non-Flush)
Az aktív felület megfelelő kivitelének kiválasztása alapvető fontosságú a beépítési geometria és az alkalmazás sikere szempontjából. Íme a jellemzők közvetlen összehasonlítása:
| Jellemző / Paraméter | Süllyeszthető érzékelő (Flush / Shielded) | Nem süllyeszthető érzékelő (Non-Flush / Unshielded) |
|---|---|---|
| Fémbe történő beépítés | ✔ Lehetséges (teljesen besüllyeszthető a szerelőágyba) | ✖ Nem lehetséges (szabad zónát igényel az aktív felület körül) |
| Érzékelési tartomány | Kisebb a szabványos modelleknél, nagyobb a Long-Range sorozatnál | Nagyobb (a mező oldalirányban is terjed) |
| Mechanikai ellenállóság | Magasabb (védi a fémes foglalat/tartó) | Alacsonyabb (a kiálló érzékelőfelület kitett az ütközéseknek) |
| Autóipari alkalmazások | ✔ Nagyon gyakori és előnyben részesített (pl. hegesztősorok) | Ritkább (főként a sérülésveszély miatt) |
Kemény tények – Mit jelent az Sn = 4 mm a valóságban?
Nézzük meg a konkrét számokat, amelyek jól szemléltetik az új érzékelő-sorozat technológiai ugrását a piaci klasszikusokhoz képest:
- Szabványos M8-as érzékelő: Sn = 2 mm

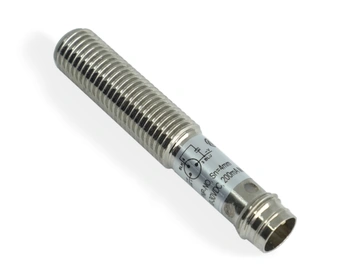

- Új M8-as érzékelő a Nexotec-től: Sn = 4 mm
Mit nyer Ön ezzel a különbséggel a gyakorlatban?
- 100%-kal nagyobb érzékelési távolság ugyanabban a miniatürizált házban.
- Kétszer akkora szerelési tűrés, ami feleslegessé teszi a milliméter-pontos igazítást a pozicionálás során.
- Lehetőség az érzékelő 2 mm-es visszahúzására (a szerelőfuratba), miközben a biztonságos kapcsolási zóna megmarad.
A biztonsági zóna vizualizációja az optimalizálás előtt és után:
SZABVÁNYOS M8: | M8-AS ÉRZÉKELŐ (Sn=2mm) |--2 mm--| [ FÉM CÉLTÁRGY ] ÚJ LONG-RANGE ÉRZÉKELŐ: | M8-AS ÉRZÉKELŐ (Sn=4mm) |------4 mm------| [ FÉM CÉLTÁRGY ]
Paraméterek összehasonlítása: M8 4 mm-es érzékelő vs. M12 8 mm-es érzékelő
Hogy megkönnyítsük a megfelelő komponens kiválasztását az Ön automatizálási rendszeréhez, az alábbiakban összefoglaljuk a két verzió legfontosabb műszaki paramétereit:
| Műszaki paraméter | M8-as verzió (Megnövelt érzékelési távolság) | M12-es verzió (Megnövelt érzékelési távolság) |
|---|---|---|
| Névleges érzékelési távolság (Sn) | 4 mm | 8 mm |
| Aktív felület kialakítása | Árnyékolt (Süllyeszthető / Flush) | Árnyékolt (Süllyeszthető / Flush) |
| Szerelési tűrés | Megnövelt (legfeljebb 4 mm) | Nagyon magas (legfeljebb 8 mm) |
| Ajánlott céltárgy (Szabványos mérőlemez) | Acél (Fe 360), min. 12x12 mm | Acél (Fe 360), min. 24x24 mm |
| Fő alkalmazási területek | Megfogók, robotkarok, szűk helyek | Prések, nagyméretű alkatrészek pozicionálása, M18-as kiváltás (Retrofit) |
Részletes műszaki adatlap (M8 vs. M12)
Az alábbi műszaki specifikáció tartalmazza a Long-Range modellek elektromos, mechanikai és környezeti paramétereinek pontos listáját. Ezek az adatok lehetővé teszik a felettes PLC-vezérlőrendszerekkel való kompatibilitás precíz ellenőrzését.

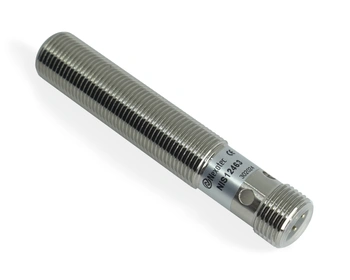

| Kategória / Paraméter | M8-as modell (NIS08563) | M12-es modell (NIS12463) |
|---|---|---|
| ÁLTALÁNOS ADATOK | ||
| Típus / Átmérő | M8 (Induktív) | M12 (Induktiv) |
| Névleges érzékelési távolság (Sn) | 4 mm | 8 mm |
| Beépítési geometria | Süllyeszthető beépítés (Flush) | Süllyeszthető beépítés (Flush) |
| Kimenet típusa / funkciója | PNP / NO (alaphelyzetben nyitott) | PNP / NO (alaphelyzetben nyitott) |
| ELEKTROMOS ADATOK | ||
| Tápfeszültség | DC 10-30 V | DC 10-30 V |
| Maradék hullámosság | <10% | <10% |
| Üresjárati áramfelvétel | <10 mA | <10 mA |
| Max. kimeneti áram (terhelés) | 200 mA | 200 mA |
| Maradékáram | <0.01 mA | <0.01 mA |
| Feszültségesés | <1,5 V | <1,5 V |
| Kapcsolási frekvencia | 500 Hz | 800 Hz |
| Válaszidő | 0,5 ms | 0,2 ms |
| Reprodukálhatóság (ismétlési pontosság) | <1.0% (sr) | <1.0% (sr) |
| Hiszterézis / Hőmérsékleti sodródás | <15% (sr) / <10% (sr) | <15% (sr) / <10% (sr) |
| Rövidzárlat elleni védelem | IGEN | IGEN |
| Túlterhelési lekapcsolási pont | 220 mA | 220 mA |
| MECHANIKAI ADATOK | ||
| Ház formája | Menetes hengeres test | Menetes hengeres test |
| Ház anyaga | Nikkelezett sárgaréz | Nikkelezett sárgaréz |
| Aktív felület anyaga | PBT (Polibutilén-tereftalát) | PBT (Polibutilén-tereftalát) |
| Állapotjelző (LED) | IGEN | IGEN |
| Méretek (Átmérő x Hossz) | Ø8 x 60 mm | Ø12 x 68 mm |
| Súly kg-ban | 0,1 kg | 0,1 kg |
| ELEKTROMOS CSATLAKOZÁS | ||
| Csatlakozás típusa | Ipari csatlakozó | Ipari csatlakozó |
| Csatlakozó mérete / Pólusszám | M8 / 3-pólusú | M12 / 4-pólusú |
| Kábelhossz | --- (Csatlakozós kivitel) | --- (Csatlakozós kivitel) |
| KÖRNYEZETI FELTÉTELEK | ||
| Védettségi osztály (Ház) | IP67 | IP67 |
| Környezeti hőmérséklet (min / max) | -25℃-tól +70℃-ig | -25℃-tól +70℃-ig |
| KERESKEDELMI INFORMÁCIÓK | ||
| Gyártói kód (Nexotec) | NIS08563 | NIS12463 |
| Termékállapot / Csomagolás | Új / Eredeti csomagolásban | Új / Eredeti csomagolásban |
Gyakorlati példák az iparból (Esettanulmányok)
1. példa: FANUC robotcella (Karosszériagyártás / Hegesztőüzem)
Kiindulási helyzet: Egy karosszéria- és hegesztősoron (Body in White – BIW) egy szabványos, Sn = 2 mm-es induktív M8-as érzékelőt használtak a cső meglétének ellenőrzésére a robotmegfogóban. A minimális távolság miatt a megfogó a gyors mozgások során mikroszkopikus mértékben deformálódott, ami rendszeresen ahhoz vezetett, hogy az alkatrészek nekiütköztek az érzékelő felületének. Ez hetente egyszer a gyártósor leállását okozta.
A változtatás után: Egy süllyeszthető, 4 mm-es M8-as induktív érzékelőt szereltek fel. Az érzékelőt biztonságos 2 mm-rel visszahúzták a megfogó fémtestébe. A fémdetektálás teljesen stabil maradt, a mechanikai ütközéseket pedig sikerült teljesen kiküszöbölni.
2. példa: Kivágóprés és karosszériaelem-gyár
Kiindulási helyzet: Az operátoroknak komoly problémáik voltak az érzékelő beállításával, amely a lemezek jelenlétét észlelte a présfejben. A présgép rezgései miatt a kapcsolási pont (switch point) folyamatosan elállítódott.
A változtatás után: A megnövelt érzékelési távolságú, M12-es házban lévő 8 mm-es érzékelő alkalmazásával a szerelés mechanikai tűrésablaka megduplázódott. A rendszer érzéketlenné vált a matrica mikroszkopikus elmozdulásaival szemben, ami drasztikusan növelte a folyamat stabilitását.
Gyakori szerelési hibák és megbízhatósági mutatók
Még a legjobb Industrial Sensor sem fog hibátlanul működni, ha alapvető alkalmazási hibákat követnek el. A leggyakoribb mérnöki hibák közé tartoznak:
- ❌ Túl mély beépítés: Ha egy nem süllyeszthető érzékelőt túl mélyen süllyesztenek be egy fémalapba, az állandóan "látni" fogja a saját szerelőkonzolját (folyamatos jel).
- ❌ Túl kicsi céltárgy: Az M8-as érzékelőhöz tartozó szabványos mérőlemeznek legalább 12x12 mm-esnek kell lennie. Ha az objektum ennél kisebb, a valós érzékelési távolság drasztikusan lecsökken.
- ❌ Helytelen objektumanyag: Az Fe-korrekciós tényező figyelmen kívül hagyása alumínium vagy sárgaréz detektálásakor, az érzékelési távolság csökkenésének bekalkulálása nélkül.
- ❌ Túl nagy megközelítési sebesség: Ha a maximális kapcsolási frekvenciát túllépik, az elektronika már nem képes regisztrálni az impulzust és továbbítani azt a PLC bemenetére.
- ❌ Elégtelen oldalsó távolság a fémtől: A ház körüli szabad zóna be nem tartása a süllyeszthetőről nem süllyeszthető érzékelőre való átálláskor, ami megzavarja az elektromágneses mezőt.
Hogyan válasszuk ki a megfelelő induktív érzékelőt? Útmutató mérnököknek
A megfelelő érzékelő kiválasztásához és a gyártósori problémák elkerüléséhez a következő döntési algoritmust javasoljuk:
- 1. lépés: A rendelkezésre álló beépítési hely értékelése
- Ha a hely rendkívül korlátozott (pl. miniatűr megfogó, lineáris aktuátor, lineáris vezető) → Válassza az M8-as házat.
- Ha több hely áll rendelkezésre, és egy robusztus megmunkáló berendezést tervez → Válassza az M12-es házat.
- 2. lépés: A szükséges tűrés és munkatávolság meghatározása
- Ha az alkatrész pozicionálása precíz és az adagolás nagymértékben ismételhető → Elégséges a 4 mm-es (M8) tartomány.
- Erős rezgések, mechanikai játék esetén, vagy ha kiváltást (Retrofit) végeznek (pl. egy ormótlan M18-as érzékelő cseréje kisebb modellre) → Válassza a 8 mm-es (M12) tartományt.
- 3. lépés: Az érzékelő munkakörnyezetének elemzése
- Automatizált hegesztőcelláról vagy robothegesztésről van szó? → Olvassa el a szakértői cikket a hegesztési érzékelők, a Weld-Immune és PTFE technológiák működéséről.
- Erős mechanikai ütések, préselőerők vagy magas nyomás lép fel? → Használja a présüzemi és por fém (Full Metal) változatú érzékelőkről szóló kiadványt.
Mítoszok górcső alatt: Vajon a nagyobb érzékelési távolság rontja az üzemi paramétereket?
Tervezői körökben makacsul tartja magát egy mítosz: „Ha egy érzékelőnek megnövelt az érzékelési távolsága, akkor amiatt biztosan romlik a pontosság és az ismétlési pontosság.”.
Ez egy elavult megközelítés. Az új generációs Nexotec érzékelőkben használt modern integrált áramkörök (ASIC) biztosítják, hogy az olyan paraméterek, mint az ismétlési pontosság (repeatability), a hiszterézis (hysteresis) és az általános kapcsolási stabilitás megfeleljenek a legszigorúbb ipari szabványoknak. A fejlett digitális szűrőalgoritmusok megakadályozzák a téves kapcsolásokat, amelyeket korábban a hőmérséklet-ingadozás vagy a külső EMC-zavarok okozhattak. Emellett a magas védelmi osztály (IP67 és IP69K) abszolút tömítettséget garantál még a hűtő-kenő folyadékokkal való állandó érintkezés esetén is.
Mérnöki perspektíva: Előnyök a műszaki osztályok számára
Mit jelent a nagyobb érzékelési távolság a géptervezőnek (konstruktőrnek)?
- Kevesebb kritikus mechanikai tűrést, amit a 3D tervezési fázisban figyelembe kell venni.
- Lényegesen egyszerűbb szerelést, összetett mechanikai védőburkolatok tervezésének szükségessége nélkül.
- A végfelhasználónál történő üzembe helyezés során a drága ütközések és utómunkák kockázatának minimalizálását.
- Nagyobb rugalmasságot és tervezési szabadságot a megfogók és pneumatikus alkatrészek elrendezésénél a robotkaron.
Mit jelent a nagy érzékelési távolság a karbantartásnak (MRO)?
- Ritkább utólagos beszabályozást és kalibrálást a folyamatosan működő gyártósorokon.
- Kevesebb hibajelentést az elmozdult munkadarabok miatt mechanikusan tönkrement érzékelőfelületekkel kapcsolatban.
- Az állásidők drasztikus csökkenését és alacsonyabb pótalkatrész-beszerzési költségeket.
- A géppark magasabb általános rendelkezésre állását és közvetlen pozitív hatást az OEE mutatóra.
Megéri-e a szabványos M8-as érzékelőket új generációsra cserélni?
A klasszikus megoldás közvetlen cseréje egy Extended-Range modellre mérhető megtérülést (ROI) biztosít. Nézzük meg a közvetlen összehasonlítást:
| Üzemi paraméter | Szabványos M8-as érzékelő | Új Nexotec M8-as érzékelő | A modernizáció előnye |
|---|---|---|---|
| Névleges érzékelési távolság (Sn) | 2 mm | 4 mm | 100%-os növekedés az érzékelési távolság-tartalékban |
| Pozicionálási tűrés | Alacsony (gyakori hibák a jel hiánya miatt) | Magas (stabil érzékelés az alkatrész elmozdulása ellenére is) | A vonalmozgások garantált folytonossága |
| Mechanikai biztonság | Közepes/Alacsony (ütközésveszély) | Magas (mélyen besüllyeszthető a szerelőágyba) | A mechanikai meghibásodások és állásidők kiküszöbölése |
| Szerelési ráfordítás | Nehéz, nagy precizitást igényel | Lényegesen egyszerűbb és gyorsabb | Időmegtakarítás a mechanikusok és automatizálási szakemberek számára |

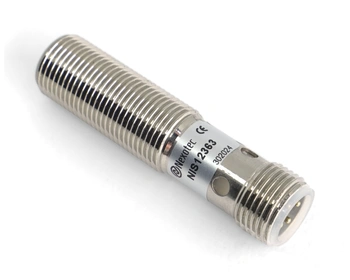

Az alkalmazás specifikációjától és a rendelkezésre álló beépítési helytől függően a Nexotec portfóliójában különböző házhosszúságú változatok találhatók. Az M8-as átmérőhöz L = 45 mm hosszúságú modellek, meghosszabbított, csatlakozós verziók L = 60 mm PNP NO (katalóguskód: NIS08563) – amelyek ideálisak vastag szerelőlemezekhez –, valamint szuperrövid, 32 mm-es házban lévő PNP NO változatok állnak rendelkezésre. Ha az alkalmazás nagyobb méretet tesz lehetővé, az M12 PNP NO L = 68 mm (katalóguskód: NIS12463) vagy annak rövidített, L = 50 mm PNP NO Sn = 8 mm-es változata az optimális választás.
Az igényes környezetekben figyelmet kell fordítani a speciális változatokra is, mint például a hegesztési érzékelők, az ultra-robusztus, teljesen rozsdamentes acélból készült Full-Metal érzékelők, a bevonattal ellátott PTFE érzékelők vagy a hegesztősorokhoz való rendkívül megbízható Weld-Immune modellek. Standard alkalmazásokhoz az univerzális, megerősített M8-as érzékelők és M12-es érzékelők tökéletesen alkalmasak a modern autóipari érzékelőtechnika alappilléreként.
Gyakran ismételt kérdések tervezőktől (FAQ)
Ugyanolyan távolságból észleli az M8 4 mm-es érzékelő az alumíniumot?
Nem. Az Sn = 4 mm névleges érzékelési távolság kizárólag szerkezeti acélra (Fe 360) vonatkozik. Alumínium detektálása esetén figyelembe kell venni az anyag-korrekciós tényezőt, amely erre a fémre jellemzően 0,4 és 0,5 között van. Ez azt jelenti, hogy az effektív érzékelési távolság egy alumínium alkatrész esetében kb. 1,6–2,0 mm.
A megadott Sn névleges érzékelési távolság mindig acélra vonatkozik?
Igen, az automatizálási gyártók katalógusaiban megadott összes névleges paramétert acélból (Fe 360) készült szabványos mérőlemez segítségével határozzák meg. Minden más fém (rozsdamentes acél, sárgaréz, vörösréz, alumínium) saját csökkentő tényezővel rendelkezik az aktív zónára vonatkozóan.
Egy süllyeszthető érzékelő (Flush) korlátozások nélkül teljesen fémbe süllyeszthető?
Igen, a süllyeszthető kivitelt (flush / shielded) kifejezetten erre a célra fejlesztették ki. Belső mágneses árnyékolással rendelkezik, így a házat oldalról körülvevő fém nem vált ki téves jelzést. Az érzékelő kizárólag azokra az objektumokra reagál, amelyek közvetlenül az aktív felülete előtt találhatók.
Megrövidíthetem én magam az induktív érzékelő kábelét?
A gyárilag kiöntött kábellel rendelkező verzióknál (pl. az L = 45 mm-es modell 3 m-es kábellel) a rövidítés teljesen megengedett, és nem változtatja meg sem a mérési paramétereket, sem az érzékelő kapcsolási távolságát. Ügyelni kell azonban az érvégek szakszerű és tömített konfekcionálására az IP67-es védettség megőrzése érdekében. A csatlakozós (M8/M12) verzióknál ez a probléma fel sem merül a megfelelő kábelhossz kiválasztásával.
Egy 8 mm-es hatótávolságú M12-es érzékelő 100%-ban képes helyettesíteni egy nagyobb M18-as modellt?
A legtipikusabb detektálási alkalmazások túlnyomó többségében igen. Ha a korábbi, 8 mm hatótávolságú M18-as érzékelő nem süllyeszthető verzióként működött, az M12 8 mm Flush modellre való csere nemcsak az érzékelési zóna megtartását teszi lehetővé, hanem az új érzékelő teljes besüllyesztését is a szerelőfuratba, ami drasztikusan növeli az alkalmazás mechanikai biztonságát.
