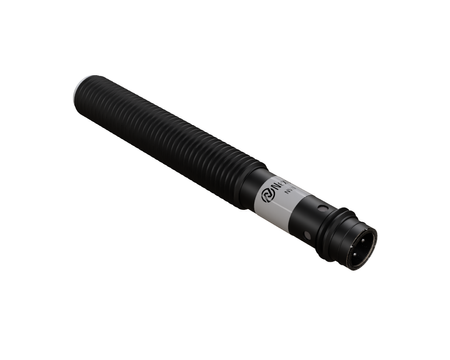

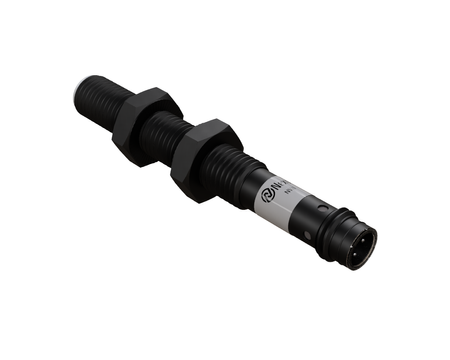

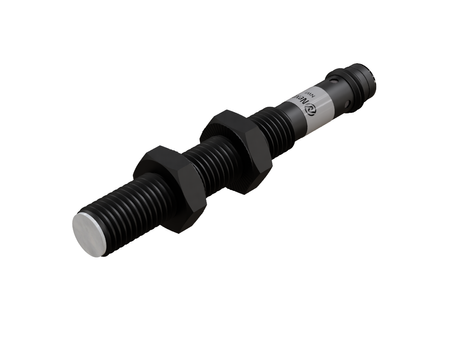

Induktiver Sensor M8 für Schweißprozesse 60 mm Stecker M8 PNP NO Sn = 1 mm

Der induktive Sensor NWI08103 für Schweißanwendungen wurde für einen zuverlässigen Betrieb unter anspruchsvollen industriellen Bedingungen entwickelt und gewährleistet eine stabile Erfassung von Metallteilen selbst in der Nähe von Schweißprozessen.

Aufgrund der kleinen Baugröße M8 kollidiert der Sensor nicht mit Schweißzubehör, das in unmittelbarer Nähe montiert ist, Ø8 x 60 mm ist ein Format, das eine gute Montagezugänglichkeit bei robuster, schweißbeständiger Konstruktion bietet.

Technische Spezifikation:

• Durchmesser: M8, praktische Baugröße für Arbeitsplätze mit begrenztem Montageraum
• Länge: 60 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 1 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, das PTFE-Material behält stabile Erfassungswerte auch nach wiederholtem Kontakt mit Spritzern
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geöffnet (NO), Standardlogik mit Öffnerfunktion (normally open), kompatibel mit üblichen SPS-Steuerungen von Schweißlinien
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem M8-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CF-M0801P-OPU3

Anwendung

• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.
• Er kommt in automatischen Schweißsystemen und automatischen Widerstandsschweißsystemen zum Einsatz, die im Dauerbetrieb arbeiten.
• Er bewährt sich in robotergestützten Schweißsystemen und robotergestützten Schweißlinien, in denen Roboter ohne ständige Bedienerüberwachung arbeiten.
• Er unterstützt den Betrieb intelligenter Schweißlinien und intelligenter Schweißarbeitsplätze, die in ein übergeordnetes System integriert sind.

Vorteile/Merkmale

• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.
• Die nachgewiesene EMV-Festigkeit wird von Integratoren geschätzt, die EMV-feste Industriesensoren für Schweiß- und Widerstandsschweißanwendungen einsetzen.
• Dank seiner hohen Beständigkeit bewährt er sich in Umgebungen mit hohem elektromagnetischem Störpegel, wie sie von Schweißmaschinen erzeugt werden.
• Er kann als störfester Sensor für Schweißmaschinen sowie als EMV-fester Sensor für Widerstandsschweißgeräte eingesetzt werden.

Wann dieses Modell wählen

• Wenn der Sensor in einem Industrie-Widerstandsschweißgerät unter rauen Einsatzbedingungen arbeiten soll.
• Wenn der Widerstandsschweißprozess eine berührungslose Erfassung von Metallteilen erfordert.
• Wenn die Erfassung eines Bauteils in einer automatischen Schweiß- oder Widerstandsschweißlinie benötigt wird.
• Wenn der Prozess den Einsatz eines industriellen Näherungssensors erfordert, der rauen Bedingungen widersteht.
