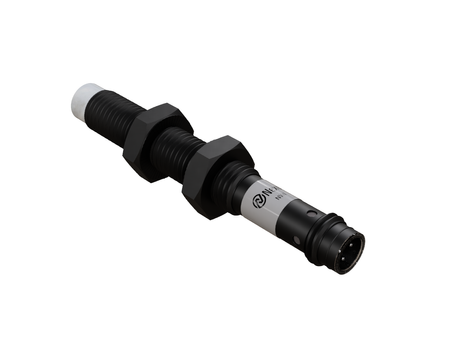

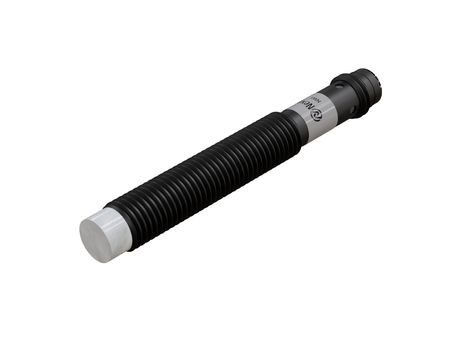

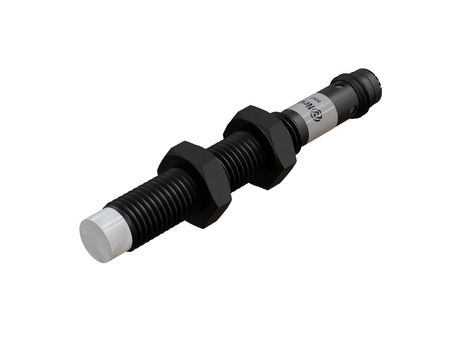

Induktiver Sensor M8 für Schweißprozesse 60 mm Stecker M8 PNP NC Sn = 2 mm

Der induktive Sensor NWI08114 für die Schweißtechnik wurde für Anwendungen entwickelt, die Beständigkeit gegen Abrieb, Stöße, Verschmutzung und Dauerbetrieb in rauer industrieller Umgebung erfordern.

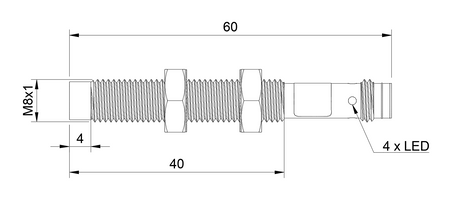

Durch den kleinen Durchmesser M8 lässt sich der Sensor auch an schwer zugänglichen Stellen am Schweißarbeitsplatz montieren, Ø8 x 60 mm sind Abmessungen, die einen schnellen Sensortausch ermöglichen, ohne die gesamte Schweißperipherie zu demontieren.

Technische Spezifikation:

• Durchmesser: M8, praktische Baugröße für Arbeitsplätze mit begrenztem Montageraum
• Länge: 60 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 2 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige Ausführung nutzt den vollen Schaltabstand, was bei größeren Schweißteilen von Vorteil ist
• Schaltfunktion: normal geschlossen (NC), die NC-Logik erkennt das Fehlen eines Bauteils als aktives Signal, was die Kontrolle des Widerstandsschweißprozesses erleichtert
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem M8-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CN-M0802P-CPU3

Anwendung

• Er kommt in automatischen Schweißsystemen und automatischen Widerstandsschweißsystemen zum Einsatz, die im Dauerbetrieb arbeiten.
• Er bewährt sich in robotergestützten Schweißsystemen und robotergestützten Schweißlinien, in denen Roboter ohne ständige Bedienerüberwachung arbeiten.
• Er unterstützt den Betrieb intelligenter Schweißlinien und intelligenter Schweißarbeitsplätze, die in ein übergeordnetes System integriert sind.
• Er wird im Rahmen von Industrie 4.0 im Bereich Schweißen und Widerstandsschweißen eingesetzt, wo die Sensordaten an das Produktionsüberwachungssystem übermittelt werden.
• Er unterstützt die Robotisierung von Schweißprozessen und die Robotisierung von Widerstandsschweißprozessen und erhöht so Wiederholgenauigkeit und Leistung der Linie.

Vorteile/Merkmale

• Die nachgewiesene EMV-Festigkeit wird von Integratoren geschätzt, die EMV-feste Industriesensoren für Schweiß- und Widerstandsschweißanwendungen einsetzen.
• Dank seiner hohen Beständigkeit bewährt er sich in Umgebungen mit hohem elektromagnetischem Störpegel, wie sie von Schweißmaschinen erzeugt werden.
• Er kann als störfester Sensor für Schweißmaschinen sowie als EMV-fester Sensor für Widerstandsschweißgeräte eingesetzt werden.
• Als EMV-fester Sensor für das Schweißen behält er ein stabiles Signal, was die Anzahl von Fehlerfassungen reduziert.
• Der stabile Betrieb des induktiven Sensors in der Schweißumgebung und die Beständigkeit gegen elektromagnetische Störungen beim Schweißen sind die wichtigsten Merkmale dieses Modells.

Wann dieses Modell wählen

• Wenn ein Sensor für eine Schweißmaschine benötigt wird, der gegen prozessbedingte Umgebungseinflüsse beständig ist.
• Wenn der Sensor unter den rauen Bedingungen des Schweißprozesses eingesetzt wird.
• Wenn die Erfassung eines Bauteils in einer automatischen Schweiß- oder Widerstandsschweißlinie benötigt wird.
• Wenn eine zuverlässige Lösung zur Automatisierung des Schweißens oder Widerstandsschweißens benötigt wird, die eine berührungslose Erfassung von Metallteilen gewährleistet.
