Induktiver Sensor M8 für Schweißprozesse 60 mm Stecker M8 PNP NC Sn = 1 mm

Der induktive Sensor NWI08104 für Schweißanwendungen bietet Beständigkeit gegen elektromagnetische Felder, Metallspritzer, Öle, Kühlmittel und weitere Einflüsse aus dem Produktionsumfeld.

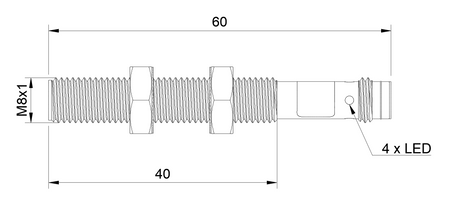

Die kompakte Baugröße M8 ermöglicht die Montage des Sensors direkt am Arm des Schweißroboters, ohne dessen Bewegungsfreiheit einzuschränken, Ø8 x 60 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

• Durchmesser: M8, kleinste Baugröße dieser Serie, gut geeignet für enge Bauräume beim Punktschweißen
• Länge: 60 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 1 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geschlossen (NC), die NC-Logik erkennt das Fehlen eines Bauteils als aktives Signal, was die Kontrolle des Widerstandsschweißprozesses erleichtert
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem M8-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M0801P-CPU3

Anwendung

• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.
• Er kommt in Widerstandsschweißrobotern als induktiver Sensor für Widerstandsschweißroboter zum Einsatz und arbeitet in unmittelbarer Nähe des Schweißpunkts.
• Eingesetzt auf Widerstandsschweißlinien und automatischen Widerstandsschweißlinien, wo die Wiederholgenauigkeit des Zyklus entscheidend ist.

Vorteile/Merkmale

• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.
• Die gegen die Schweißumgebung und gegen Spritzer im Schweißprozess beständige Konstruktion verlängert die tatsächliche Einsatzdauer des Sensors in der Linie.
• Das Gehäuse mit Schutzart IP67 schützt das Sensorinnere vor Staub und Wasserstrahl, was bei der Reinigung des Schweißarbeitsplatzes von Bedeutung ist.

Wann dieses Modell wählen

• Wenn ein Sensor für das Punktschweißen benötigt wird, bei dem die korrekte Position des Bauteils wichtig ist.
• Wenn die Anwendung Beständigkeit gegen beim Schweißen entstehende Spritzer erfordert.
• Wenn der Prozess eine schnelle Erfassung von Metallteilen in einer robotergestützten Anwendung erfordert.
• Wenn der Prozess den Einsatz eines industriellen Näherungssensors erfordert, der rauen Bedingungen widersteht.
