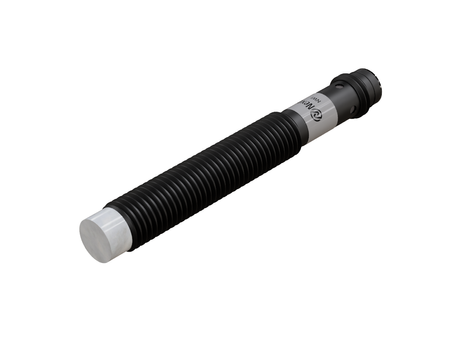

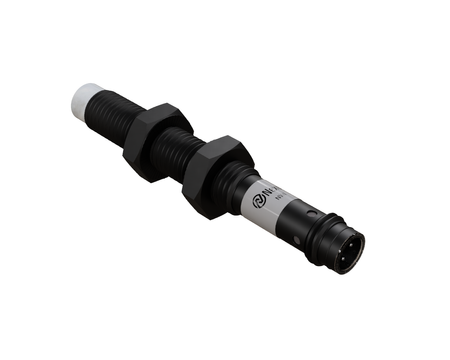

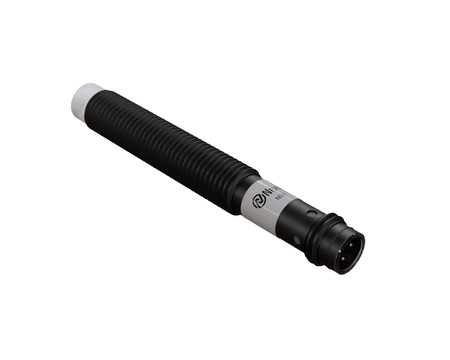

Induktiver Sensor M8 für Schweißprozesse 60 mm Stecker M8 NPN NO Sn = 2 mm

Der induktive Sensor NWI08111 für die Schweißtechnik wurde für Anwendungen entwickelt, die Beständigkeit gegen Abrieb, Stöße, Verschmutzung und Dauerbetrieb in rauer industrieller Umgebung erfordern.

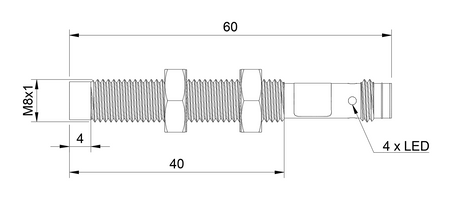

Die kompakte Baugröße M8 ermöglicht die Montage des Sensors direkt am Arm des Schweißroboters, ohne dessen Bewegungsfreiheit einzuschränken, Ø8 x 60 mm sind Abmessungen, die einen schnellen Sensortausch ermöglichen, ohne die gesamte Schweißperipherie zu demontieren.

Technische Spezifikation:

• Durchmesser: M8, kompakter Durchmesser, der die Montage am Arm des Schweißroboters erleichtert
• Länge: 60 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 2 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige Ausführung nutzt den vollen Schaltabstand, was bei größeren Schweißteilen von Vorteil ist
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: NPN, der NPN-Ausgang arbeitet gut mit den typischen SPS-Eingängen an Widerstandsschweißlinien zusammen
• Anschluss: mit einem M8-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CN-M0802N-OPU3

Anwendung

• Er bewährt sich in robotergestützten Schweißsystemen und robotergestützten Schweißlinien, in denen Roboter ohne ständige Bedienerüberwachung arbeiten.
• Er unterstützt den Betrieb intelligenter Schweißlinien und intelligenter Schweißarbeitsplätze, die in ein übergeordnetes System integriert sind.
• Er wird im Rahmen von Industrie 4.0 im Bereich Schweißen und Widerstandsschweißen eingesetzt, wo die Sensordaten an das Produktionsüberwachungssystem übermittelt werden.
• Er unterstützt die Robotisierung von Schweißprozessen und die Robotisierung von Widerstandsschweißprozessen und erhöht so Wiederholgenauigkeit und Leistung der Linie.
• Eingesetzt in der Produktionsautomatisierung und Robotisierung der Produktion in Betrieben, in denen Schweißen und Widerstandsschweißen einen zentralen Prozessschritt darstellen.

Vorteile/Merkmale

• Dank seiner hohen Beständigkeit bewährt er sich in Umgebungen mit hohem elektromagnetischem Störpegel, wie sie von Schweißmaschinen erzeugt werden.
• Er kann als störfester Sensor für Schweißmaschinen sowie als EMV-fester Sensor für Widerstandsschweißgeräte eingesetzt werden.
• Als EMV-fester Sensor für das Schweißen behält er ein stabiles Signal, was die Anzahl von Fehlerfassungen reduziert.
• Der stabile Betrieb des induktiven Sensors in der Schweißumgebung und die Beständigkeit gegen elektromagnetische Störungen beim Schweißen sind die wichtigsten Merkmale dieses Modells.
• Die robuste, vollständig geschlossene Konstruktion und hochwertige Gehäusematerialien gewährleisten eine lange Lebensdauer im Dauerbetrieb.

Wann dieses Modell wählen

• Wenn der Sensor in einer automatisierten Schweißlinie eingesetzt wird und eine stabile Erfassung von Metallteilen gewährleisten muss.
• Wenn eine zuverlässige Bauteilerfassung in einem Widerstandsschweißgerät erforderlich ist.
• Wenn der Sensor mit dem Automatisierungssystem eines Schweißarbeitsplatzes zusammenarbeiten soll.
• Wenn ein induktiver Sensor für einen Schweißroboter benötigt wird, der in einer anspruchsvollen Umgebung arbeitet.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M8-3-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC08261…, NXOC08121…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
