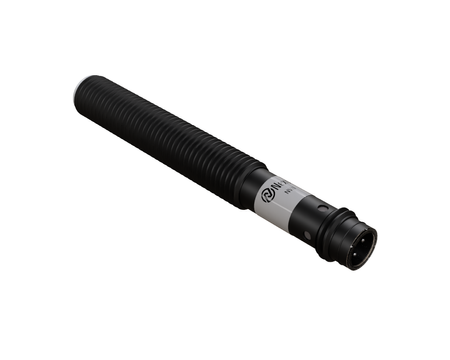

Induktiver Sensor M8 für Schweißprozesse 60 mm Stecker M8 NPN NO Sn = 1 mm

Der universelle induktive Schweißsensor NWI08101 vereint hohe Beständigkeit gegen industrielle Umgebungsbedingungen, zuverlässige Metallerfassung und eine lange Lebensdauer in anspruchsvollen Produktionsprozessen.

Die kompakte Baugröße M8 ermöglicht die Montage des Sensors direkt am Arm des Schweißroboters, ohne dessen Bewegungsfreiheit einzuschränken, Ø8 x 60 mm ist ein kompaktes Format, das die Bewegungsfreiheit des Schweißroboters nicht einschränkt.

Technische Spezifikation:

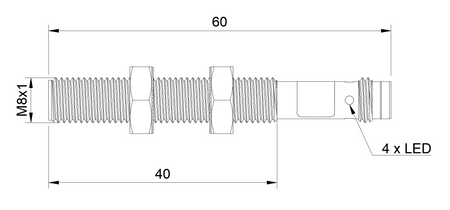

• Durchmesser: M8, praktische Baugröße für Arbeitsplätze mit begrenztem Montageraum
• Länge: 60 mm, größere Baulänge des Sensors, die eine Montage mit Abstand zur heißesten Schweißzone ermöglicht
• Erfassungsbereich: 1 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen

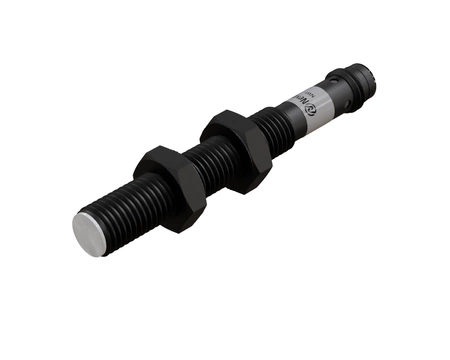

• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geöffnet (NO), Standardlogik mit Öffnerfunktion (normally open), kompatibel mit üblichen SPS-Steuerungen von Schweißlinien
• Ausgangstyp: NPN, der NPN-Ausgang arbeitet gut mit den typischen SPS-Eingängen an Widerstandsschweißlinien zusammen
• Anschluss: mit einem M8-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, stabiles Ausgangssignal selbst in unmittelbarer Nähe starker elektromagnetischer Schweißfelder
• Katalognummer: W1CF-M0801N-OPU3

Anwendung

• Eingesetzt auf Schweißlinien, unterstützt er die Automatisierung des Schweißens und die Robotisierung des Schweißens in der Serienfertigung.
• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.

Vorteile/Merkmale

• Der Sensor ist hochtemperaturbeständig gegenüber der beim Schweißen und Widerstandsschweißen entstehenden Wärme und behält seine Betriebsparameter im Bereich von -25 °C bis +70 °C.
• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.

Wann dieses Modell wählen

• Wenn ein induktiver Sensor für eine Schweißzelle mit Schweißspritzern benötigt wird.
• Wenn die Anwendung den Einsatz in einer schweiß- und widerstandsschweißbedingten Umgebung mit Spritzern erfordert.
• Wenn der Produktionsprozess hohe Automatisierung mit anspruchsvollen Schweißbedingungen verbindet.
• Wenn die Anwendung einen Sensor für eine robotergestützte Widerstandsschweißlinie erfordert.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M8-3-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC08261…, NXOC08121…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
