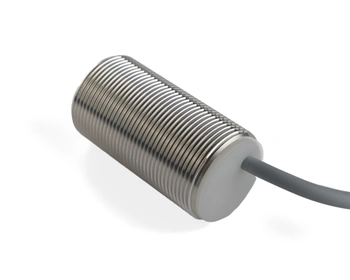

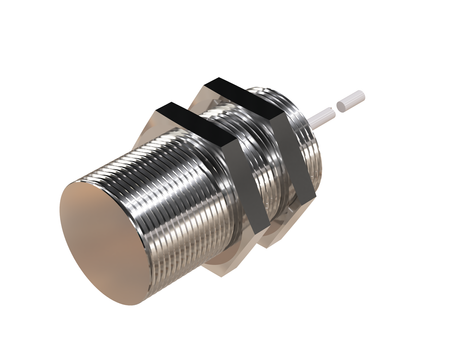

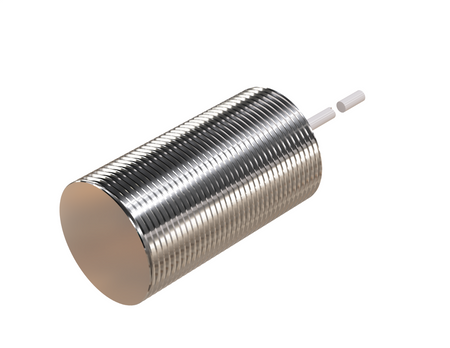

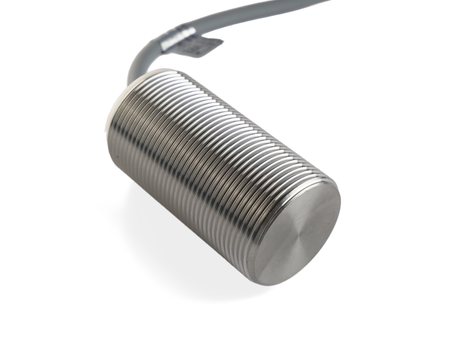

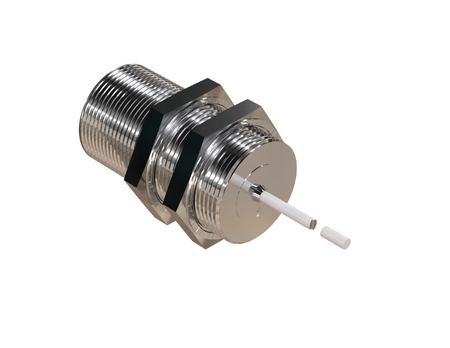

Induktiver Sensor M30 Vollmetall 55 mm Kabel 2m PNP NO Sn = 10 mm FE

Der induktive Sensor NMF30003-FE ist eine Lösung der Industrieklasse für die Kontrolle von Anwesenheit und Position von Eisenteilen, selbst in einer Umgebung mit Aluminiumverunreinigungen.

Der M30-Sensor reiht sich in das Angebot an Lösungen für die Schwerindustrie und Serienproduktion ein. Das Format Ø30 x 55 mm unterstützt den Einsatz in der Schwerindustrie, in großen Maschinen und in anspruchsvollen Automatisierungssystemen.

Technische Spezifikation:

• Durchmesser: M30, stabiler Betrieb bei großen Erfassungsabständen und intensivem Einsatz
• Länge: 55 mm, verlängertes Gehäuse mit erhöhter mechanischer Steifigkeit und hoher Langlebigkeit
• Erfassungsbereich: 10 mm, berührungslose Erfassung metallischer Elemente mit hoher Wiederholgenauigkeit
• Erfasste Materialien: Stahl und andere Eisenmetalle (Aluminium wird ignoriert), die Erfassung ist auf das gewünschte Stahlteil ausgerichtet und nicht auf einzelne Aluminiumfeilspäne, -späne oder -stäube in der Umgebung
• Korrekturfaktor K: K = 1 für Stahl (voller, natürlicher Erfassungsbereich), der volle angegebene Schaltabstand für Stahl erleichtert die Anwendungsplanung ohne zusätzliche Annahmen zur Abstandsreduzierung
• Gehäuse: Mit Gewinde, zylindrisches Gehäuse mit Montagegewinde für Standardanwendungen der Industrie
• Gehäusematerial: Edelstahl, geeignet für den Einsatz in Feuchtigkeit, Verschmutzungen und schwierigen industriellen Bedingungen
• Material der Sensorfläche: Edelstahl, einsetzbar in Umgebungen mit Kühlmitteln, Ölen und industriellen Emulsionen
• Montage: Bündige Montage (flush), stabile Betriebscharakteristik im Bereich metallischer Elemente
• Schaltfunktion: NO, eingesetzt in typischen Anwendungen der Maschinensteuerung
• Kabellänge: 2 m, Sensoren mit Kabelanschluss verfügen über eine feste, werksseitige elektrische Verbindung zur Anlage
• Versorgungsspannung: DC 10-30V, Kompatibilität mit SPS-Systemen und industrieller Automatisierung

Anwendung

• Qualitätskontrolle in der Serienproduktion – Der Näherungssensor FE unterstützt die selektive Prüfung der Anwesenheit ferromagnetischer Elemente in gemischten technologischen Baugruppen.
• Zerspanen, Fräsen und Drehen von Stahl – Der Einsatz in der Automatisierung von Zerspanungs-, Fräs- und Drehprozessen für Stahl erhöht die Produktionseffizienz, selbst wenn im Umfeld des Werkstücks Aluminiumhalterungen oder -abdeckungen vorhanden sind.
• Transport- und Sortiersysteme – Der induktive Sensor für Eisenmetalle bewährt sich in Transport- und Sortiersystemen für Stahlkomponenten.
• Kontrolle vor dem Schweißen von Stahl – Der induktive Sensor für Stahl bewährt sich an Schweißstationen, wo er die korrekte Position von Teilen vor Prozessbeginn kontrolliert.
• Kontrolle nach der Zerspanung – Der Einsatz des Näherungssensors FE umfasst die Kontrolle von Stahlteilen nach der Zerspanung, selbst in einer Umgebung mit feinen Aluminiumpartikeln.

Vorteile/Merkmale

• Vollmetallkonstruktion – die monolithische Ausführung aus einem Stück Metall bietet eine hohe mechanische Widerstandsfähigkeit und ermöglicht den Einsatz in anspruchsvollen Anwendungen zur Erfassung von Stahl und Eisenmetallen, in denen Aluminiumspäne oder -staub die Kontrolle des gewünschten Teils nicht beeinträchtigen sollen.
• Keine Reaktion auf Aluminiumspäne – bei der Aluminiumbearbeitung entstehende Späne stellen nicht das eigentliche Element dar, das bei der Kontrolle des Stahlteils erfasst werden soll.
• Positionskontrolle des Elements – ermöglicht die automatische Positionskontrolle eines Werkstücks aus Stahl oder einem anderen Eisenmetall.
• K=1 + Unempfindlichkeit gegenüber Aluminium – die Kombination des natürlichen Korrekturfaktors K=1 für Stahl mit der vollständigen Unempfindlichkeit gegenüber Aluminium ist ein wichtiger Parameter bei der Planung gemischter Anwendungen.
• Kompakte Erfassungssysteme – der natürliche, volle Schaltabstand für Stahl kann die Konstruktion von Stationen mit begrenztem Einbauraum erleichtern.

Wann dieses Modell wählen

• Für die Kontrolle von Teilen vor dem Verschweißen – der berührungslose Sensor ermöglicht die Anwesenheitskontrolle des Werkstücks ohne mechanischen Kontakt mit dessen Oberfläche.
• Für den Stahltransport – der Materialanwesenheitssensor kann den Durchgang von Stahlteilen auf einem Förderband oder in einer Fertigungslinie erfassen.
• Wenn Aluminium kein Erfassungssignal auslösen soll – das Modell ist für Anwendungen bestimmt, in denen ausschließlich das Stahlteil das eigentliche Objekt ist.
• Wenn Sie eine berührungslose Stahlkontrolle benötigen – der berührungslose Sensor ermöglicht die Kontrolle von Anwesenheit und Position des Werkstücks ohne mechanischen Kontakt mit dessen Oberfläche.
