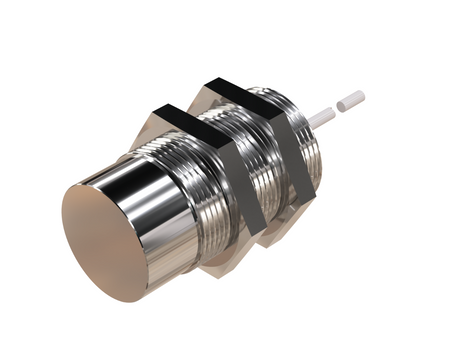

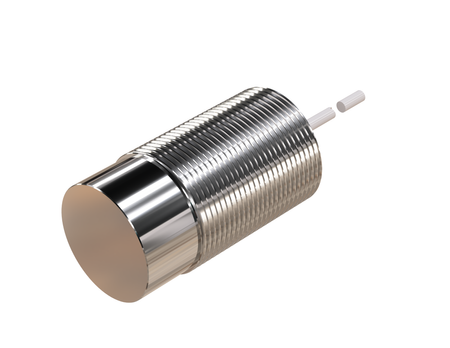

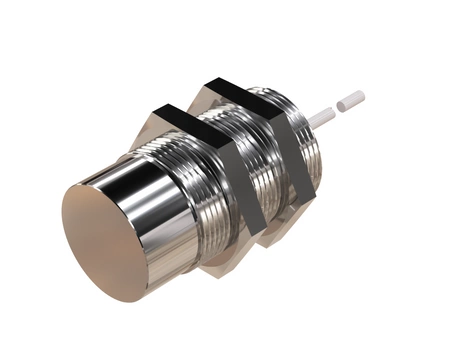

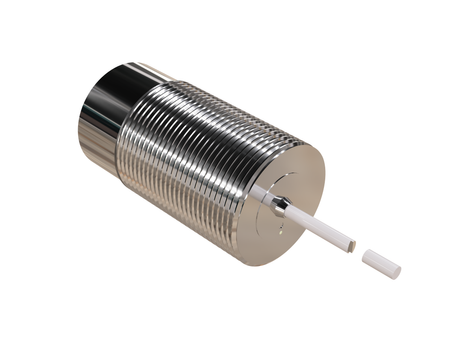

Induktiver Sensor M30 Vollmetall 55 mm Kabel 2m PNP NC Sn = 13 mm FE

Der induktive Vollmetall-Sensor NMF30014-FE wurde für die selektive Erfassung von Stahl und ferromagnetischen Materialien entwickelt, wobei Aluminiumteile und andere Nichteisenmetalle vollständig ausgeblendet werden.

Der induktive Sensor M30 ist ein Schlüsselelement industrieller Automatisierungssysteme. Das Gehäuse Ø30 x 55 mm gewährleistet maximale Installationsstabilität in Systemen der Schwerindustrie und in großen Produktionsmaschinen.

Technische Spezifikation:

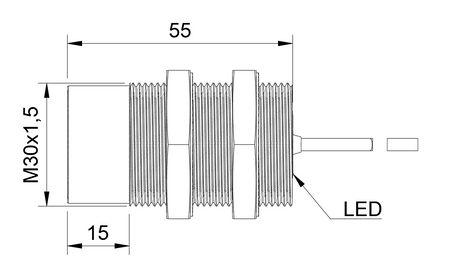

• Durchmesser: M30, sehr großer Durchmesser des induktiven Sensors gewährleistet maximale Erfassungsreichweite
• Länge: 55 mm, verlängertes Gehäuse mit erhöhter mechanischer Steifigkeit und hoher Langlebigkeit
• Erfassungsbereich: 13 mm, Erfassungsreichweite abhängig von Durchmesser und Bauweise des induktiven Sensors
• Erfasste Materialien: Stahl und andere Eisenmetalle (Aluminium wird ignoriert), die Erfassung ist auf das gewünschte Stahlteil ausgerichtet und nicht auf einzelne Aluminiumfeilspäne, -späne oder -stäube in der Umgebung
• Korrekturfaktor K: K = 1 für Stahl (voller, natürlicher Erfassungsbereich), der Korrekturfaktor K = 1 gilt für Stahl und andere Eisenmetalle als Referenzmaterial, wodurch der angegebene Bemessungsschaltabstand Sn dem vollen, natürlichen Erfassungsbereich entspricht
• Gehäuse: Mit Gewinde, ermöglicht eine präzise Positionierung des Sensors bei der Montage
• Gehäusematerial: Edelstahl, erhöhte mechanische Festigkeit des Gehäuses gewährleistet eine lange Nutzungsdauer
• Material der Sensorfläche: Edelstahl, hohe mechanische Beständigkeit gegen Stöße, Abrieb und Beschädigungen
• Montage: Nicht bündige Montage (non-flush), vollständig freiliegende Erfassungszone gewährleistet maximale Erfassungsreichweite
• Schaltfunktion: NC, Ausgang wird bei Erfassung eines Metallobjekts geöffnet
• Kabellänge: 2 m, die Kabellösung ist beständig gegen Vibrationen und häufige Bewegungen der Anlage
• Versorgungsspannung: DC 10-30V, Standardversorgungsbereich für Industriesensoren

Anwendung

• Schweißen und Verschweißen von Stahlkonstruktionen – Der induktive Sensor FE kommt an Schweiß- und Verschweißstationen zum Einsatz und kontrolliert Anwesenheit und Position von Stahlteilen unabhängig von Aluminiumvorrichtungen in der Umgebung.
• Schweißroboter für Stahlkonstruktionen – Der Einsatz des Näherungssensors FE umfasst die Anwesenheitskontrolle von Teilen in Schweißrobotern für Stahlkonstruktionen.
• Pressen zum Stanzen und Ausstanzen von Stahl – Der Stahldetektor kommt in Pressen zum Stanzen und Ausstanzen von Stahlteilen zum Einsatz.
• Automatische Montagestationen – Der induktive Sensor FE bewährt sich an automatischen Montagestationen und kontrolliert die Anwesenheit von Stahlkomponenten vor der Montage.
• Automatische Kontrolle der Stahlanwesenheit – Der Metallanwesenheitsdetektor wird in Produktionsschritten eingesetzt, in denen die Erfassung des gesamten Stahlteils entscheidend ist und nicht einzelner Aluminiumverunreinigungen.

Vorteile/Merkmale

• Metallfrontfläche – die widerstandsfähige Metallfrontfläche bewährt sich in unmittelbarer Maschinenumgebung, in der Stahlteile erfasst werden und einzelne Aluminiumverunreinigungen nicht das eigentliche Erfassungsobjekt darstellen.
• Erfassung eines einheitlichen Materials – die Betriebscharakteristik ist auf die Erfassung des gewünschten Stahlteils ausgerichtet und nicht auf Aluminiumverunreinigungen.
• Selektivität der Funktionsweise – die Möglichkeit, Aluminium, Messing und Kupfer auszublenden, ermöglicht es, den Betrieb auf das gewünschte Stahlteil auszurichten.
• Voller Schaltabstand + Stahl – K=1 ermöglicht es, den angegebenen Schaltabstand direkt auf die Erfassung des Stahlteils zu beziehen, ohne jede Reduzierung.
• Berührungslose Materialkontrolle – die Lösung ermöglicht die automatische Erfassung von Stahlteilen ohne physischen Kontakt mit dem Werkstück und ohne Ausrichtung auf Aluminiumverunreinigungen.

Wann dieses Modell wählen

• Für die Kontrolle von Werkstücken vor dem Stanzen – der induktive Näherungssensor ermöglicht die Prüfung der Anwesenheit eines Stahlteils vor Beginn des Pressenbetriebs.
• Für die automatische Kontrolle der Metallanwesenheit – der Metallanwesenheitsdetektor kann zur Bestätigung der Anwesenheit des gewünschten Stahlteils im Prozess eingesetzt werden.
• Wenn Aluminium kein Erfassungssignal auslösen soll – das Modell ist für Anwendungen bestimmt, in denen ausschließlich das Stahlteil das eigentliche Objekt ist.
• Für Pressen und Stanzstationen – der Anwesenheitskontrollsensor kann die Anwesenheit des Stahlteils vor Ausführung des Arbeitszyklus bestätigen.
