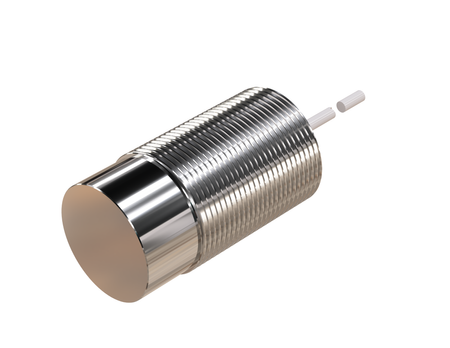

Induktiver Sensor M30 Vollmetall 55 mm Kabel 2m NPN NO Sn = 13 mm NF

Der fortschrittliche induktive Sensor NMF30011-NF aus der NF-Serie unterstützt die Automatisierung von Prozessen, bei denen Aluminium und nicht Stahl das zu erfassende Material ist.

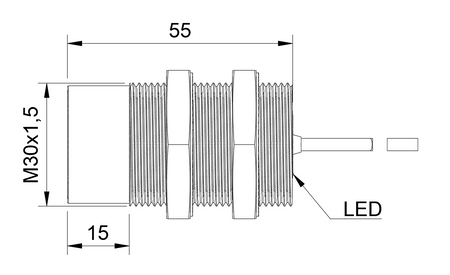

Der induktive Sensortyp M30 ist eine Lösung für Systeme, die hohe Betriebseffizienz erfordern. Das Gehäuse Ø30 x 55 mm garantiert einen außergewöhnlich sicheren Sitz in Konstruktionen, die hohen mechanischen Belastungen ausgesetzt sind.

Technische Spezifikation:

• Durchmesser: M30, geeignet für die Schwerindustrie sowie anspruchsvolle Anwendungen der industriellen Automatisierung
• Länge: 55 mm, eingesetzt in großen Industrieanlagen mit hohen Anforderungen an die Zuverlässigkeit
• Erfassungsbereich: 13 mm, stabile induktive Schaltcharakteristik unter industriellen Bedingungen
• Erfasste Materialien: Aluminium und andere Nichteisenmetalle (Stahl wird ignoriert), die Erfassung ist auf das tatsächliche Aluminiumteil ausgerichtet und nicht auf einzelne Späne oder Feilspäne, die während der Bearbeitung entstehen
• Korrekturfaktor K: K = 1 für Aluminium (voller Nennschaltabstand), der Korrekturfaktor K = 1 bedeutet, dass sich die angegebene Schaltdistanz Sn direkt auf Aluminium bezieht, ohne die für Nichteisenmetalle übliche Reduzierung

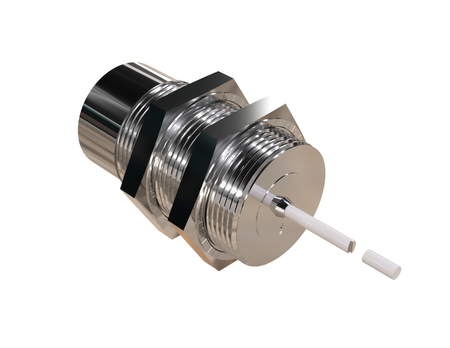

• Gehäuse: Mit Gewinde, Befestigung mittels Kontermuttern gewährleistet eine stabile Installation
• Gehäusematerial: Edelstahl, geeignet für den Einsatz in Feuchtigkeit, Verschmutzungen und schwierigen industriellen Bedingungen
• Material der Sensorfläche: Edelstahl, Maßhaltigkeit auch unter dynamischen Belastungsbedingungen
• Montage: Nicht bündige Montage (non-flush), größeres seitliches Wirkungsfeld erweitert die Einsatzmöglichkeiten
• Schaltfunktion: NO, normal geöffneter Ruhezustand gemäß der Standardschaltlogik
• Kabellänge: 2 m, das Fehlen eines Steckverbinders eliminiert zusätzliche potenzielle Störquellen
• Versorgungsspannung: DC 10-30V, weit verbreitete Versorgungsspannung in Steuerungssystemen

Anwendung

• Montagelinien in der Automobilindustrie – Der NF-Aluminiumdetektor ermöglicht die Positionskontrolle von Aluminiumteilen in Montagelinien der Automobilindustrie.
• Kontrolle vor dem Punktschweißen – Der NF-Sensor unterstützt die automatische Kontrolle der Position von Teilen vor dem Punktschweißen von Aluminiumteilen an Punktschweißstationen.
• Automatische Zuführung von Teilen – Der Einsatz bei der automatischen Zuführung von Aluminiumteilen in Produktionslinien erhöht den Prozessfluss.
• Kontrolle vor dem Pressen – Der Einsatz des NF-Sensors umfasst die Bestätigung der Anwesenheit des tatsächlichen Aluminiumteils vor dem Start des nächsten Pressschritts.
• Automatische Metallanwesenheitskontrolle – Der Metallanwesenheitsdetektor wird in Produktionsschritten eingesetzt, in denen die Erfassung des gesamten Aluminiumteils zählt und nicht einzelner metallischer Verunreinigungen.

Vorteile/Merkmale

• Erfassung von Nichteisenmetallen – das Gerät bewährt sich bei der Kontrolle von Teilen aus Aluminium und anderen Nichteisenmaterialien, wenn feine Metallrückstände nicht als das tatsächliche Teil betrachtet werden sollen.
• Keine Reaktion auf einzelne Aluminiumspäne – die Lösung ist für die Erfassung des tatsächlichen Teils bestimmt, wodurch einzelne Aluminiumpartikel nicht als Zielobjekt der Erfassung behandelt werden.
• Konstruktion für anspruchsvolle Anwendungen – die Vollmetallausführung ermöglicht den Einsatz der Lösung in Maschinen, bei denen mechanische Widerstandsfähigkeit und eine zuverlässige Erfassung des tatsächlichen Elements wichtig sind.
• K=1 + tatsächliche Reichweite – die Kombination dieser Parameter erleichtert es dem Konstrukteur, den erforderlichen Abstand zum Aluminiumteil zu bestimmen.
• Vorhersehbare Planung – die in der Dokumentation angegebene tatsächliche Reichweite ermöglicht die Planung des Systems entsprechend den konkreten Anforderungen an die Aluminiumerfassung.

Wann dieses Modell wählen

• Für die Kontrolle von Teilen vor dem Punktschweißen – der berührungslose Sensor ermöglicht die Anwesenheitskontrolle des Teils ohne mechanischen Kontakt mit dessen Oberfläche.
• Für Produktionslinien für Aluminium – wählen Sie den Aluminiumsensor, wenn Sie eine automatische Kontrolle der Anwesenheit und Position von Teilen benötigen.
• Wenn Sie das tatsächliche Element statt Produktionsabfall kontrollieren möchten – wählen Sie eine Lösung, die für die Erfassung des Aluminiumteils bestimmt ist und nicht für feine Fragmente, die während der Bearbeitung entstehen.
• Wenn Sie eine berührungslose Kontrolle von Aluminium benötigen – der berührungslose Sensor ermöglicht die Kontrolle der Anwesenheit und Position des Teils ohne mechanischen Kontakt mit dessen Oberfläche.
