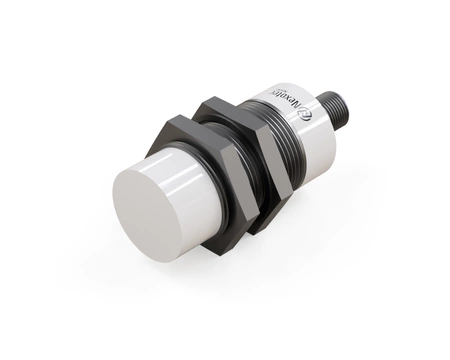

Induktiver Sensor M30 für Schweißprozesse 79 mm Stecker M12 NPN NO Sn = 15 mm

Der professionelle induktive Sensor NWI30111 für die Schweißtechnik wurde für Anwendungen entwickelt, die höchste Zuverlässigkeit, Störfestigkeit und eine hohe Lebensdauer erfordern.

Der große Durchmesser M30 ermöglicht die Erfassung von Objekten aus größerer Entfernung, was in Schweißzellen mit großen Bauteilen von Bedeutung ist, Ø30 x 79 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

• Durchmesser: M30, maximaler Schaltabstand dieser Serie, für große Bauteile und Schweißzellen
• Länge: 79 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 15 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: NPN, NPN-Ausgang kompatibel mit den in der Schweißautomatisierung gängigen Steuerungen
• Anschluss: mit einem M12-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CN-M3015N-OEU4

Anwendung

• Eingesetzt auf Widerstandsschweißlinien und automatischen Widerstandsschweißlinien, wo die Wiederholgenauigkeit des Zyklus entscheidend ist.
• Er fungiert als Positionssensor für Widerstandsschweißgeräte und Anwesenheitssensor für das Widerstandsschweißen und bestätigt die korrekte Lage des Bauteils vor dem Zyklus.
• Er unterstützt die Positionskontrolle beim Widerstandsschweißen, indem er der Maschinensteuerung die Anwesenheit eines Bauteils im Arbeitsbereich meldet.
• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.

Vorteile/Merkmale

• Das Gehäuse mit Schutzart IP67 schützt das Sensorinnere vor Staub und Wasserstrahl, was bei der Reinigung des Schweißarbeitsplatzes von Bedeutung ist.
• Der Sensor ist EMV-beständig, wodurch er in der Nähe laufender Widerstandsschweißgeräte ein stabiles Ausgangssignal beibehält.
• Als EMV-beständiger induktiver Sensor verursacht er während des Schweißzyklus keine Fehlschaltungen.
• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.

Wann dieses Modell wählen

• Wenn der Sensor in einem Industrie-Widerstandsschweißgerät unter rauen Einsatzbedingungen arbeiten soll.
• Wenn eine zuverlässige Bauteilerfassung in einem Widerstandsschweißgerät erforderlich ist.
• Wenn ein Sensor zur Automatisierung des Schweißprozesses und zur Anwesenheitskontrolle eines Bauteils benötigt wird.
• Wenn die Positionskontrolle eines Bauteils in einem automatisierten Schweißprozess benötigt wird.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
