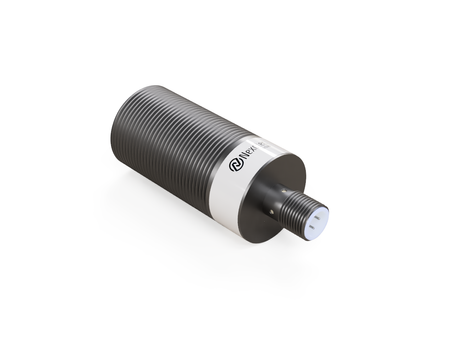

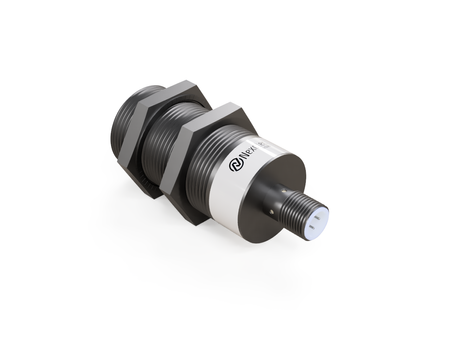

Induktiver Sensor M30 für Schweißprozesse 79 mm Stecker M12 NPN NC Sn = 10 mm

Der industrielle induktive Schweißsensor NWI30102 vereint eine kompakte Bauform mit hoher mechanischer und umweltbedingter Beständigkeit und sorgt so für zuverlässigen Betrieb in anspruchsvollen Anwendungen.

Der große Durchmesser M30 ermöglicht die Erfassung von Objekten aus größerer Entfernung, was in Schweißzellen mit großen Bauteilen von Bedeutung ist, Ø30 x 79 mm sind Abmessungen, die einen schnellen Sensortausch ermöglichen, ohne die gesamte Schweißperipherie zu demontieren.

Technische Spezifikation:

• Durchmesser: M30, größte Baugröße im Programm, für Anwendungen mit hohem Schaltabstandsbedarf
• Länge: 79 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 10 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, das PTFE-Material behält stabile Erfassungswerte auch nach wiederholtem Kontakt mit Spritzern
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geschlossen (NC), die Schließerfunktion (normally closed) ist nützlich in Sicherheitsschaltungen von Schweißarbeitsplätzen
• Ausgangstyp: NPN, der NPN-Ausgang arbeitet gut mit den typischen SPS-Eingängen an Widerstandsschweißlinien zusammen
• Anschluss: mit einem M12-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M3010N-CEU4

Anwendung

• Er eignet sich hervorragend für Schweißarbeitsplätze und automatische Schweißarbeitsplätze, an denen ein reproduzierbarer Betrieb ohne Stillstände gefordert ist.
• Er wird in Schweißmaschinen sowie als induktiver Sensor für Schweißmaschinen eingesetzt, der Position und Anwesenheit von Bauteilen überwacht.
• Er kommt in Schweißrobotern als induktiver Sensor für Schweißroboter zum Einsatz und sorgt für eine sichere Erfassung im Arbeitszyklus.
• Er bewährt sich an robotergestützten Schweißarbeitsplätzen und automatisierten Schweißlinien, wo jeder Stillstand reale Kosten verursacht.
• Eingesetzt auf Schweißlinien, unterstützt er die Automatisierung des Schweißens und die Robotisierung des Schweißens in der Serienfertigung.

Vorteile/Merkmale

• Er bewährt sich unter rauen Schweißbedingungen, unter anderem bei erhöhter Temperatur und starker Staubbelastung im Arbeitsbereich.
• Als induktiver Sensor für raue Industriebedingungen behält er auch bei intensivem Dauereinsatz eine reproduzierbare Erfassung.
• Die Beständigkeit gegen raue Einsatzbedingungen ermöglicht die Montage nahe am Schweißpunkt, ohne die Zuverlässigkeit zu beeinträchtigen.
• Die gegen raue Industriebedingungen beständige Konstruktion sorgt für einen stabilen Betrieb im durchgehenden Schichtzyklus.
• Der Sensor ist hochtemperaturbeständig gegenüber der beim Schweißen und Widerstandsschweißen entstehenden Wärme und behält seine Betriebsparameter im Bereich von -25 °C bis +70 °C.

Wann dieses Modell wählen

• Wenn der Schweißprozess eine berührungslose Erfassung der Bauteilanwesenheit erfordert.
• Wenn der Sensor die Anwesenheit und Position eines Bauteils beim Widerstandsschweißen kontrollieren muss.
• Wenn der Prozess eine schnelle Erfassung von Metallteilen in einer robotergestützten Anwendung erfordert.
• Wenn der Sensor in einer robotergestützten Schweißzelle mit Spritzerbelastung eingesetzt werden soll.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
