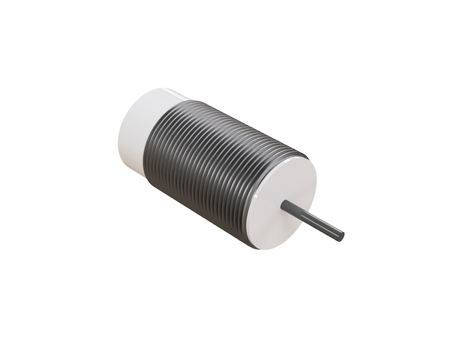

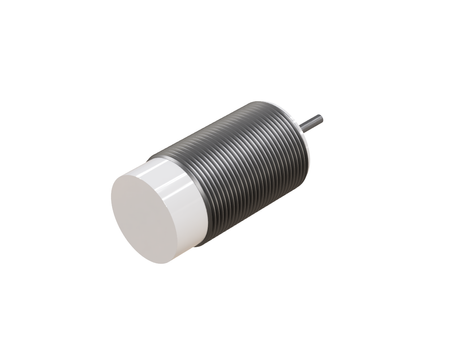

Induktiver Sensor M30 für Schweißprozesse 55 mm Kabel 2m PNP NO Sn = 15 mm

Der induktive Sensor NWI30013 für Schweißroboter ist eine robuste Komponente moderner Automatisierungssysteme und sorgt für stabilen Betrieb in Heavy-Duty-Anwendungen.

Die Baugröße M30 bietet den maximalen Schaltabstand dieser Baureihe, was bei großen geschweißten Konstruktionen von Vorteil ist, Ø30 x 55 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

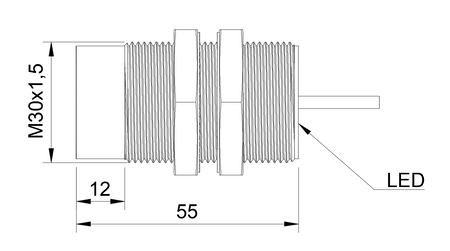

• Durchmesser: M30, maximaler Schaltabstand dieser Serie, für große Bauteile und Schweißzellen
• Länge: 55 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 15 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, das PTFE-Material behält stabile Erfassungswerte auch nach wiederholtem Kontakt mit Spritzern
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geöffnet (NO), Standardlogik mit Öffnerfunktion (normally open), kompatibel mit üblichen SPS-Steuerungen von Schweißlinien
• Ausgangstyp: PNP, der PNP-Ausgang erleichtert die Integration in Sicherheitsmodule von Widerstandsschweißrobotern
• Anschluss: mit einem Kabel von 2 m, das Kabel in geeigneter Länge erleichtert die Verlegung fernab der heißesten Schweißzone
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CN-M3015P-O3U2

Anwendung

• Es handelt sich um eine Lösung der Klasse Sensoren für Schweißzellen und induktive Sensoren für Schweißzellen, die in geschlossenen Arbeitsbereichen von Robotern eingesetzt wird.
• Er eignet sich hervorragend für Schweißarbeitsplätze und automatische Schweißarbeitsplätze, an denen ein reproduzierbarer Betrieb ohne Stillstände gefordert ist.
• Er wird in Schweißmaschinen sowie als induktiver Sensor für Schweißmaschinen eingesetzt, der Position und Anwesenheit von Bauteilen überwacht.
• Er kommt in Schweißrobotern als induktiver Sensor für Schweißroboter zum Einsatz und sorgt für eine sichere Erfassung im Arbeitszyklus.
• Er bewährt sich an robotergestützten Schweißarbeitsplätzen und automatisierten Schweißlinien, wo jeder Stillstand reale Kosten verursacht.

Vorteile/Merkmale

• Für den Einsatz in der Schweißumgebung ausgelegt, behält er trotz rauer Umgebungsbedingungen stabile Kennwerte.
• Er bewährt sich unter rauen Schweißbedingungen, unter anderem bei erhöhter Temperatur und starker Staubbelastung im Arbeitsbereich.
• Als induktiver Sensor für raue Industriebedingungen behält er auch bei intensivem Dauereinsatz eine reproduzierbare Erfassung.
• Die Beständigkeit gegen raue Einsatzbedingungen ermöglicht die Montage nahe am Schweißpunkt, ohne die Zuverlässigkeit zu beeinträchtigen.
• Die gegen raue Industriebedingungen beständige Konstruktion sorgt für einen stabilen Betrieb im durchgehenden Schichtzyklus.

Wann dieses Modell wählen

• Wenn der Schweißprozess eine berührungslose Erfassung der Bauteilanwesenheit erfordert.
• Wenn ein Standardsensor durch beim Schweißen erzeugte elektromagnetische Störungen beeinträchtigt werden könnte.
• Wenn die Anwendung die Kontrolle der korrekten Ausrichtung eines Bauteils vor dem Widerstandsschweißen erfordert.
• Wenn ein induktiver Sensor für einen Schweißroboter benötigt wird, der in einer anspruchsvollen Umgebung arbeitet.
