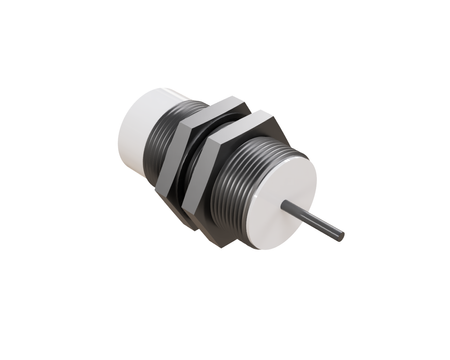

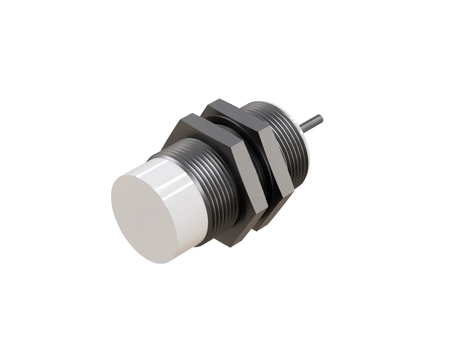

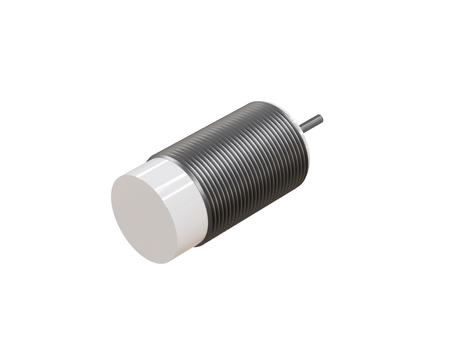

Induktiver Sensor M30 für Schweißprozesse 55 mm Kabel 2m PNP NC Sn = 15 mm

Der induktive Schweißsensor NWI30014 ist eine leistungsfähige Lösung für die Industrierobotik, Positioniersysteme und moderne Steuerungssysteme in Schweißprozessen.

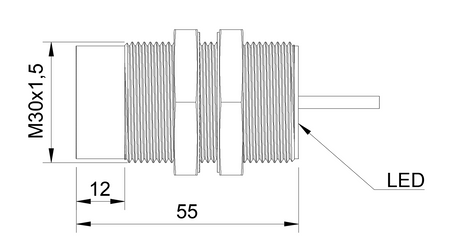

Die Baugröße M30 ermöglicht die Montage in massiven Halterungen von Widerstandsschweißmaschinen, ohne die mechanische Stabilität zu beeinträchtigen, Ø30 x 55 mm sind Abmessungen, die einen schnellen Sensortausch ermöglichen, ohne die gesamte Schweißperipherie zu demontieren.

Technische Spezifikation:

• Durchmesser: M30, maximaler Schaltabstand dieser Serie, für große Bauteile und Schweißzellen
• Länge: 55 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 15 mm, reproduzierbare Erfassung von Metallteilen unabhängig von schweißbedingten Störungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geschlossen (NC), die NC-Logik erkennt das Fehlen eines Bauteils als aktives Signal, was die Kontrolle des Widerstandsschweißprozesses erleichtert
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem Kabel von 2 m, das Kabel ist beständig gegen Vibrationen und die für Schweißroboter typischen häufigen Bewegungen
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, stabiles Ausgangssignal selbst in unmittelbarer Nähe starker elektromagnetischer Schweißfelder
• Katalognummer: W1CN-M3015P-C3U2

Anwendung

• Er kommt in Widerstandsschweißrobotern als induktiver Sensor für Widerstandsschweißroboter zum Einsatz und arbeitet in unmittelbarer Nähe des Schweißpunkts.
• Eingesetzt auf Widerstandsschweißlinien und automatischen Widerstandsschweißlinien, wo die Wiederholgenauigkeit des Zyklus entscheidend ist.
• Er fungiert als Positionssensor für Widerstandsschweißgeräte und Anwesenheitssensor für das Widerstandsschweißen und bestätigt die korrekte Lage des Bauteils vor dem Zyklus.
• Er unterstützt die Positionskontrolle beim Widerstandsschweißen, indem er der Maschinensteuerung die Anwesenheit eines Bauteils im Arbeitsbereich meldet.
• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.

Vorteile/Merkmale

• Die gegen die Schweißumgebung und gegen Spritzer im Schweißprozess beständige Konstruktion verlängert die tatsächliche Einsatzdauer des Sensors in der Linie.
• Das Gehäuse mit Schutzart IP67 schützt das Sensorinnere vor Staub und Wasserstrahl, was bei der Reinigung des Schweißarbeitsplatzes von Bedeutung ist.
• Der Sensor ist EMV-beständig, wodurch er in der Nähe laufender Widerstandsschweißgeräte ein stabiles Ausgangssignal beibehält.
• Als EMV-beständiger induktiver Sensor verursacht er während des Schweißzyklus keine Fehlschaltungen.
• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.

Wann dieses Modell wählen

• Wenn ein Sensor für einen robotergestützten Schweißprozess benötigt wird, bei dem eine zuverlässige Bauteilerfassung entscheidend ist.
• Wenn der Sensor unter den rauen Bedingungen des Schweißprozesses eingesetzt wird.
• Wenn der Sensor an einem Ort eingesetzt werden soll, der gleichzeitig Spritzern und elektromagnetischen Störungen ausgesetzt ist.
• Wenn eine zuverlässige Erfassung an einem automatischen Schweiß- oder Widerstandsschweißarbeitsplatz erforderlich ist.
