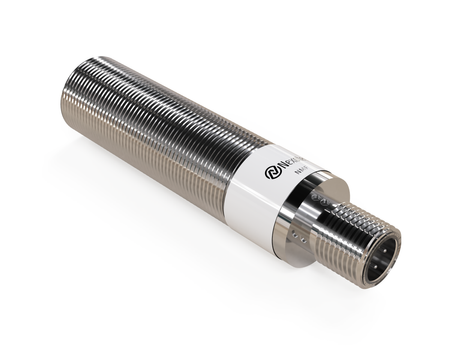

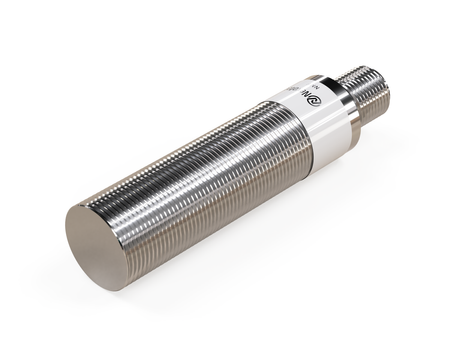

Induktiver Sensor M18 Vollmetall 79 mm Stecker M12 NPN NO Sn = 5 mm FE

Der selektive induktive Sensor NMF18101-FE zeichnet sich durch eine hohe Materialselektivität aus – er erfasst ausschließlich Stahl und Eisenmetalle und blendet Aluminium sowie dessen Legierungen aus.

Der M18-Sensor unterstützt den Maschinenbetrieb in modernen Produktionslinien. Sensoren der Größe M18 bieten universelle Abmessungen, die an typische Automatisierungsanlagen angepasst sind, und gewährleisten Langlebigkeit sowie eine einfache Integration.

Technische Spezifikation:

• Durchmesser: M18, großer Durchmesser für eine größere Erfassungsreichweite in anspruchsvollen Industrieanwendungen
• Länge: 79 mm, geeignet für den Einsatz unter anspruchsvollen industriellen Bedingungen
• Erfassungsbereich: 5 mm, stabile induktive Schaltcharakteristik unter industriellen Bedingungen
• Erfasste Materialien: Stahl und andere Eisenmetalle (Aluminium wird ignoriert), die Erfassung ist auf das gewünschte Stahlteil ausgerichtet und nicht auf einzelne Aluminiumfeilspäne, -späne oder -stäube in der Umgebung
• Korrekturfaktor K: K = 1 für Stahl (voller, natürlicher Erfassungsbereich), der volle angegebene Schaltabstand für Stahl erleichtert die Anwendungsplanung ohne zusätzliche Annahmen zur Abstandsreduzierung
• Gehäuse: Mit Gewinde, Standardlösung in der industriellen Automatisierung und in Steuerungssystemen
• Gehäusematerial: Edelstahl, Beständigkeit gegen aggressive Industrieumgebungen und mechanische Beschädigungen
• Material der Sensorfläche: Edelstahl, erhöhte Langlebigkeit der aktiven Sensorfläche bei intensivem Einsatz
• Montage: Bündige Montage (flush), stabile Betriebscharakteristik im Bereich metallischer Elemente
• Schaltfunktion: NO, Signal wird bei Erfassung eines metallischen Elements erzeugt
• Steckertyp: M12, Steckverbindung verringert das Risiko von Montagefehlern bei der Installation
• Versorgungsspannung: DC 10-30V, Schutz vor üblichen Schwankungen der Versorgungsspannung

Anwendung

• Positionierung von Stahlprofilen und -konstruktionen – Der Einsatz des Positionssensors in Positioniersystemen für Stahlprofile erhöht die Zuverlässigkeit industrieller Automatisierungsprozesse.
• Schweißroboter für Stahlkonstruktionen – Der Einsatz des Näherungssensors FE umfasst die Anwesenheitskontrolle von Teilen in Schweißrobotern für Stahlkonstruktionen.
• Herstellung von Stahlseilen und -drähten – Der induktive Näherungssensor unterstützt die Anwesenheitskontrolle von Stahldraht oder -seil während der Herstellung.
• Verpacken und Etikettieren – Der Einsatz des berührungslosen Sensors FE umfasst die Anwesenheitskontrolle von Stahlteilen an Verpackungs- und Etikettierstationen.
• Herstellung von Verbindungselementen – Der induktive Sensor FE wird bei der Herstellung von Schrauben, Muttern und anderen stählernen Verbindungselementen eingesetzt und bestätigt deren Anwesenheit im Prozess.

Vorteile/Merkmale

• K=1 für Stahl – der Korrekturfaktor K=1 ist der natürliche Referenzwert für Stahl, wodurch der angegebene Bemessungsschaltabstand Sn dem vollen, tatsächlichen Erfassungsbereich entspricht.
• Positionssensor für Werkstücke – ermöglicht die Positionskontrolle eines Stahlteils in der Maschine, wobei sich die Erfassung auf das gewünschte Werkstück konzentriert.
• Abstandskontrolle zum Werkstück – kann zur Kontrolle der Position einer Stahloberfläche gegenüber dem Erfassungselement genutzt werden.
• K=1 + tatsächlicher Schaltabstand – die Kombination dieser Parameter erleichtert dem Konstrukteur die Bestimmung des erforderlichen Abstands zum Stahlteil.
• Anwesenheitssensor für Stahl – ermöglicht die automatische Prüfung der Anwesenheit des gewünschten Stahlteils an einem bestimmten Punkt des Prozesses.

Wann dieses Modell wählen

• Für das Verschweißen von Stahl – der Anwesenheitssensor kann die korrekte Position von Stahlteilen vor Beginn des Schweißprozesses kontrollieren.
• Wenn der tatsächliche Schaltabstand entscheidend ist – wählen Sie dieses Modell, wenn Sie bei der Anwendungsplanung den Erfassungsabstand auf den in der Dokumentation angegebenen Wert stützen möchten.
• Wenn an der Station Aluminiumverunreinigungen vorhanden sind – der Stahlerfassungssensor kann zur Kontrolle des gewünschten Werkstücks eingesetzt werden, ohne dass ein Fehlauslösungsrisiko durch Aluminium besteht.
• Wenn Sie eine berührungslose Stahlkontrolle benötigen – der berührungslose Sensor ermöglicht die Kontrolle von Anwesenheit und Position des Werkstücks ohne mechanischen Kontakt mit dessen Oberfläche.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
