Induktiver Sensor M18 Vollmetall 55 mm Kabel 2m NPN NC Sn = 8 mm FE

Der induktive Sensor NMF18012-FE erfasst ausschließlich Stahl und Eisenmetalle und ignoriert dabei wirkungsvoll die Anwesenheit von Aluminium im Umfeld des Erfassungsbereichs.

Das Modell M18 ist Teil einer Sensorlinie für den Einsatz in der Automatisierung und Prozesskontrolle. Der Durchmesser M18 garantiert eine gute Balance zwischen kompakter Bauweise, Montagestabilität und mechanischer Langlebigkeit.

Technische Spezifikation:

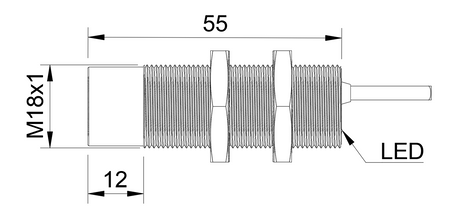

• Durchmesser: M18, geeignet für Anwendungen mit höherer mechanischer Belastung
• Länge: 55 mm, bessere Beständigkeit gegen Erschütterungen, Vibrationen und mechanische Spannungen
• Erfassungsbereich: 8 mm, stabile induktive Schaltcharakteristik unter industriellen Bedingungen
• Erfasste Materialien: Stahl und andere Eisenmetalle (Aluminium wird ignoriert), die Erfassung ist auf das gewünschte Stahlteil ausgerichtet und nicht auf einzelne Aluminiumfeilspäne, -späne oder -stäube in der Umgebung
• Korrekturfaktor K: K = 1 für Stahl (voller, natürlicher Erfassungsbereich), der Korrekturfaktor K = 1 gilt für Stahl und andere Eisenmetalle als Referenzmaterial, wodurch der angegebene Bemessungsschaltabstand Sn dem vollen, natürlichen Erfassungsbereich entspricht
• Gehäuse: Mit Gewinde, ermöglicht eine präzise Positionierung des Sensors bei der Montage
• Gehäusematerial: Edelstahl, hohe Beständigkeit gegen Korrosion und chemische Einflüsse
• Material der Sensorfläche: Edelstahl, Maßhaltigkeit auch unter dynamischen Belastungsbedingungen
• Montage: Nicht bündige Montage (non-flush), vollständig freiliegende Erfassungszone gewährleistet maximale Erfassungsreichweite
• Schaltfunktion: NC, eingesetzt in Sicherheitsfunktionen und der Betriebsüberwachung
• Kabellänge: 2 m, Sensoren mit Kabelanschluss werden dort eingesetzt, wo eine dauerhafte, dichte und nicht lösbare Verbindung erforderlich ist
• Versorgungsspannung: DC 10-30V, Schutz vor üblichen Schwankungen der Versorgungsspannung

Anwendung

• Automobilbau und Automotive-Montage – Der Näherungssensor für Eisenmetalle wird zur Überprüfung des korrekten Einbaus von Stahlteilen, Karosserien und Konstruktionskomponenten in der Automobilbranche eingesetzt.
• Maschinenbau und Anlagenbau – Der Stahldetektor wird im Maschinenbau zur Anwesenheitskontrolle von Stahlkonstruktionskomponenten eingesetzt.
• Stahlgehäuse und Schaltschränke – Der Einsatz in der Fertigung von Stahlgehäusen und Schaltschränken unterstützt die automatische Montagekontrolle.
• Kontrolle vor dem Verschweißen in der Fertigungslinie – Der Einsatz des Anwesenheitssensors vor dem Schweißprozess ermöglicht die Überprüfung, ob sich die Stahlkomponente an der richtigen Stelle befindet.
• Anwendungen mit Aluminiumspänen in der Umgebung – Der induktive Sensor FE wird in Anwendungen eingesetzt, bei denen während der Bearbeitung Aluminiumspäne entstehen, ohne dass diese Ziel der Erfassung sind.

Vorteile/Merkmale

• Spezialisierung auf Stahl – die Lösung wurde für die Erfassung der gewünschten Stahlteile entwickelt, ohne auf die Detektion von Aluminium und dessen Legierungen ausgerichtet zu sein.
• Stabile Kontrolle des gewünschten Elements – die auf Stahl ausgerichtete Erfassung ermöglicht eine bessere Anpassung der Lösung an Anwendungen mit gemischten Umgebungen, die Nichteisenmetalle enthalten.
• Materialspezialisierung – die Parameter wurden für Anwendungen mit Stahl und Eisenmetallen ausgelegt und nicht für die Erfassung von Aluminiumverunreinigungen.
• Für Eisenmetalle – die Lösung kann zur Kontrolle von Teilen aus Stahl und anderen ferromagnetischen Materialien eingesetzt werden, wobei die auf das gewünschte Werkstück ausgerichtete Charakteristik erhalten bleibt.
• Anwesenheitssensor für Stahl – ermöglicht die automatische Prüfung der Anwesenheit des gewünschten Stahlteils an einem bestimmten Punkt des Prozesses.

Wann dieses Modell wählen

• Für die Kontrolle von Werkstücken nach dem Schneiden – der Anwesenheitssensor bewährt sich bei der automatischen Bestätigung, dass sich das Stahlteil an der richtigen Stelle befindet.
• Für die Positionskontrolle von Eisenteilen – das Modell bewährt sich in Anwendungen, in denen neben Stahl auch Nichteisenmetalle vorhanden sind.
• Wenn bei der Bearbeitung Aluminiumspäne entstehen – die Lösung bewährt sich in Anwendungen, in denen ausschließlich das Stahlteil erfasst werden soll und Aluminiumspäne vollständig ausgeblendet werden sollen.
• Wenn Stahl erfasst und Aluminium vollständig ausgeblendet werden soll – wählen Sie dieses Modell für Anwendungen, in denen ausschließlich das Stahlteil das eigentliche Erfassungsobjekt ist, unabhängig von der Anwesenheit von Nichteisenmetallen in der Umgebung.
