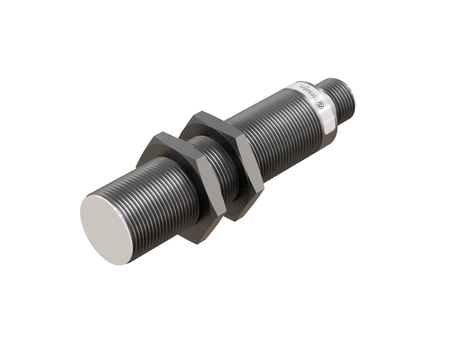

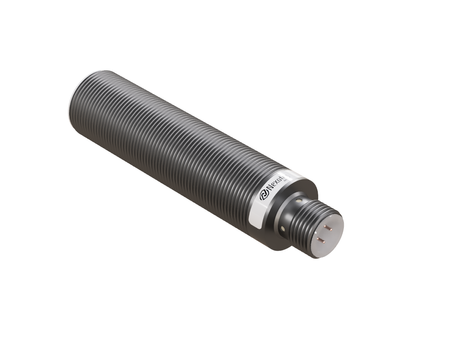

Induktiver Sensor M18 für Schweißprozesse 79 mm Stecker M12 PNP NO Sn = 5 mm

Der induktive Sensor NWI18103 für den Einsatz in der Schweißumgebung gewährleistet eine zuverlässige Erfassung von Metallobjekten selbst bei starken elektromagnetischen Störungen, die beim Betrieb von Schweißgeräten auftreten.

Der größere Durchmesser M18 sorgt für eine stabile Befestigung und einen größeren Schaltabstand in Schweißrobotern mit hoher Traglast, Ø18 x 79 mm ist ein Format, das für die Montage im begrenzten Bauraum von Schweißrobotern optimiert ist.

Technische Spezifikation:

• Durchmesser: M18, größerer Schaltabstand bei kompakter Bauform, geeignet für Schweißroboter
• Länge: 79 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 5 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geöffnet (NO), Standardlogik mit Öffnerfunktion (normally open), kompatibel mit üblichen SPS-Steuerungen von Schweißlinien
• Ausgangstyp: PNP, der PNP-Ausgang erleichtert die Integration in Sicherheitsmodule von Widerstandsschweißrobotern
• Anschluss: mit einem M12-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M1805P-OEU4

Anwendung

• Er kommt in Schweißrobotern als induktiver Sensor für Schweißroboter zum Einsatz und sorgt für eine sichere Erfassung im Arbeitszyklus.
• Er bewährt sich an robotergestützten Schweißarbeitsplätzen und automatisierten Schweißlinien, wo jeder Stillstand reale Kosten verursacht.
• Eingesetzt auf Schweißlinien, unterstützt er die Automatisierung des Schweißens und die Robotisierung des Schweißens in der Serienfertigung.
• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.

Vorteile/Merkmale

• Die Beständigkeit gegen raue Einsatzbedingungen ermöglicht die Montage nahe am Schweißpunkt, ohne die Zuverlässigkeit zu beeinträchtigen.
• Die gegen raue Industriebedingungen beständige Konstruktion sorgt für einen stabilen Betrieb im durchgehenden Schichtzyklus.
• Der Sensor ist hochtemperaturbeständig gegenüber der beim Schweißen und Widerstandsschweißen entstehenden Wärme und behält seine Betriebsparameter im Bereich von -25 °C bis +70 °C.
• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.

Wann dieses Modell wählen

• Wenn ein Sensor für einen robotergestützten Schweißprozess benötigt wird, bei dem eine zuverlässige Bauteilerfassung entscheidend ist.
• Wenn die Anwendung Beständigkeit gegen beim Schweißen entstehende Spritzer erfordert.
• Wenn ein stabiler Sensorbetrieb trotz der in Schweißprozessen auftretenden Störungen wichtig ist.
• Wenn die Positionskontrolle eines Bauteils in einem automatisierten Schweißprozess benötigt wird.
