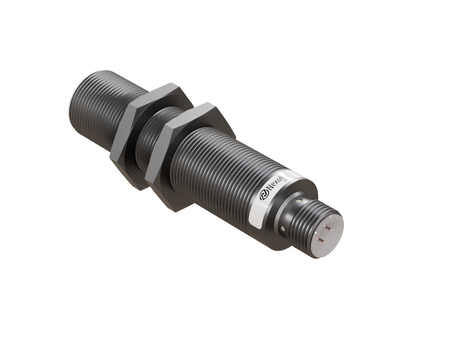

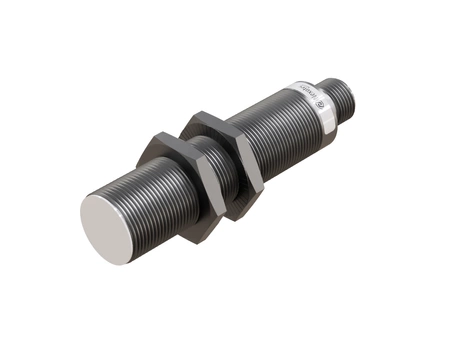

Induktiver Sensor M18 für Schweißprozesse 79 mm Stecker M12 PNP NC Sn = 5 mm

Der robuste induktive Schweißsensor NWI18104 ist eine zuverlässige Lösung für Schweißroboter, Schweißarbeitsplätze und automatische Fertigungslinien, die eine präzise Erfassung erfordern.

Die Baugröße M18 ermöglicht die Erfassung von Objekten aus größerer Entfernung, was bei großen Schweißteilen von Bedeutung ist, Ø18 x 79 mm ist ein kompaktes Format, das die Bewegungsfreiheit des Schweißroboters nicht einschränkt.

Technische Spezifikation:

• Durchmesser: M18, größerer Schaltabstand bei kompakter Bauform, geeignet für Schweißroboter
• Länge: 79 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 5 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geschlossen (NC), die Schließerfunktion (normally closed) ist nützlich in Sicherheitsschaltungen von Schweißarbeitsplätzen
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem M12-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CF-M1805P-CEU4

Anwendung

• Er fungiert als Positionssensor für Widerstandsschweißgeräte und Anwesenheitssensor für das Widerstandsschweißen und bestätigt die korrekte Lage des Bauteils vor dem Zyklus.
• Er unterstützt die Positionskontrolle beim Widerstandsschweißen, indem er der Maschinensteuerung die Anwesenheit eines Bauteils im Arbeitsbereich meldet.
• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.
• Er kommt in automatischen Schweißsystemen und automatischen Widerstandsschweißsystemen zum Einsatz, die im Dauerbetrieb arbeiten.

Vorteile/Merkmale

• Der Sensor ist EMV-beständig, wodurch er in der Nähe laufender Widerstandsschweißgeräte ein stabiles Ausgangssignal beibehält.
• Als EMV-beständiger induktiver Sensor verursacht er während des Schweißzyklus keine Fehlschaltungen.
• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.
• Die nachgewiesene EMV-Festigkeit wird von Integratoren geschätzt, die EMV-feste Industriesensoren für Schweiß- und Widerstandsschweißanwendungen einsetzen.

Wann dieses Modell wählen

• Wenn der Sensor in einer Schweißzelle mit elektromagnetischen Störungen eingesetzt werden soll.
• Wenn die Anwendung den Einsatz in einer schweiß- und widerstandsschweißbedingten Umgebung mit Spritzern erfordert.
• Wenn ein Sensor zur Automatisierung des Schweißprozesses und zur Anwesenheitskontrolle eines Bauteils benötigt wird.
• Wenn ein Sensor für die Schweißautomatisierung benötigt wird, der die Anwesenheit oder Position eines Metallbauteils kontrolliert.
