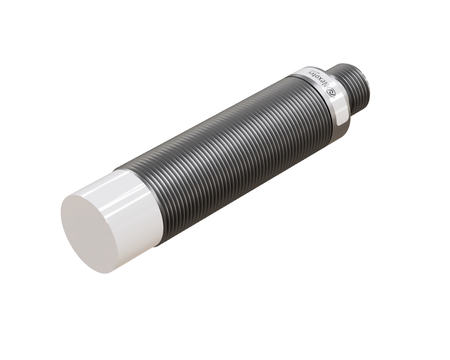

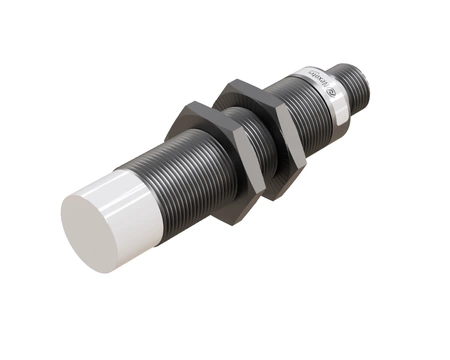

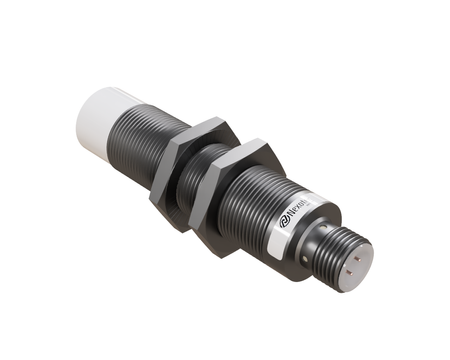

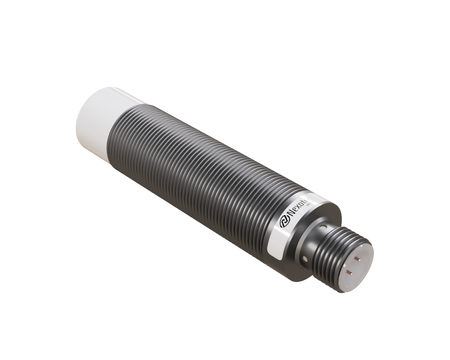

Induktiver Sensor M18 für Schweißprozesse 79 mm Stecker M12 NPN NC Sn = 8 mm

Der induktive Sensor NWI18112 für die Schweißautomatisierung sorgt für stabilen und langlebigen Betrieb in Schweißrobotern, Produktionsmaschinen und automatisierten Industriearbeitsplätzen.

Die Baugröße M18 bietet zusätzliche mechanische Beständigkeit beim Einsatz unter den rauen Bedingungen einer Schweißlinie, Ø18 x 79 mm ist ein kompaktes Format, das die Bewegungsfreiheit des Schweißroboters nicht einschränkt.

Technische Spezifikation:

• Durchmesser: M18, Format mit größerem Schaltabstand als die kleineren Durchmesser dieser Serie
• Länge: 79 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 8 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geschlossen (NC), die Schließerfunktion (normally closed) ist nützlich in Sicherheitsschaltungen von Schweißarbeitsplätzen
• Ausgangstyp: NPN, NPN-Ausgang kompatibel mit den in der Schweißautomatisierung gängigen Steuerungen
• Anschluss: mit einem M12-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CN-M1808N-CEU4

Anwendung

• Er unterstützt den Betrieb intelligenter Schweißlinien und intelligenter Schweißarbeitsplätze, die in ein übergeordnetes System integriert sind.
• Er wird im Rahmen von Industrie 4.0 im Bereich Schweißen und Widerstandsschweißen eingesetzt, wo die Sensordaten an das Produktionsüberwachungssystem übermittelt werden.
• Er unterstützt die Robotisierung von Schweißprozessen und die Robotisierung von Widerstandsschweißprozessen und erhöht so Wiederholgenauigkeit und Leistung der Linie.
• Eingesetzt in der Produktionsautomatisierung und Robotisierung der Produktion in Betrieben, in denen Schweißen und Widerstandsschweißen einen zentralen Prozessschritt darstellen.
• Der Sensor wird als einer der typischen Sensoren für industrielles Schweißen und induktiven Sensoren für das Schweißen eingesetzt, die direkt am Arbeitsplatz montiert werden.

Vorteile/Merkmale

• Er kann als störfester Sensor für Schweißmaschinen sowie als EMV-fester Sensor für Widerstandsschweißgeräte eingesetzt werden.
• Als EMV-fester Sensor für das Schweißen behält er ein stabiles Signal, was die Anzahl von Fehlerfassungen reduziert.
• Der stabile Betrieb des induktiven Sensors in der Schweißumgebung und die Beständigkeit gegen elektromagnetische Störungen beim Schweißen sind die wichtigsten Merkmale dieses Modells.
• Die robuste, vollständig geschlossene Konstruktion und hochwertige Gehäusematerialien gewährleisten eine lange Lebensdauer im Dauerbetrieb.
• Die gegen Schweißspritzer beständige Konstruktion sorgt dafür, dass der Sensor auch bei direktem Kontakt mit heißen Metallpartikeln funktionsfähig bleibt.

Wann dieses Modell wählen

• Wenn die Positionskontrolle eines Bauteils während des automatischen Schweißens erforderlich ist.
• Wenn eine zuverlässige Bauteilerfassung in einem Widerstandsschweißgerät erforderlich ist.
• Wenn der Prozess eine schnelle Erfassung von Metallteilen in einer robotergestützten Anwendung erfordert.
• Wenn eine zuverlässige Erfassung an einem automatischen Schweiß- oder Widerstandsschweißarbeitsplatz erforderlich ist.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
