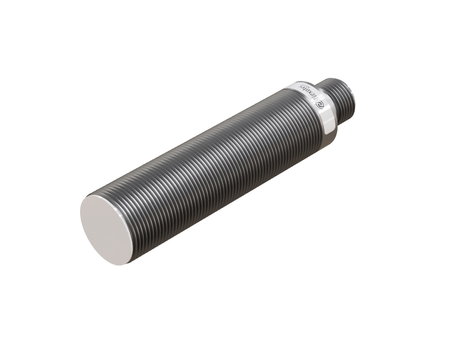

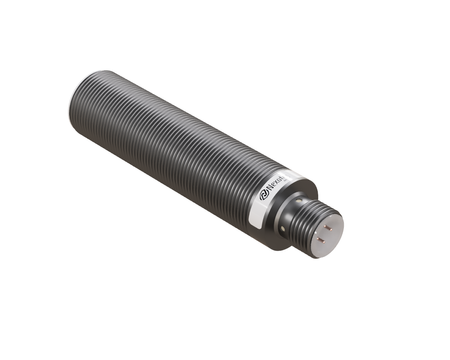

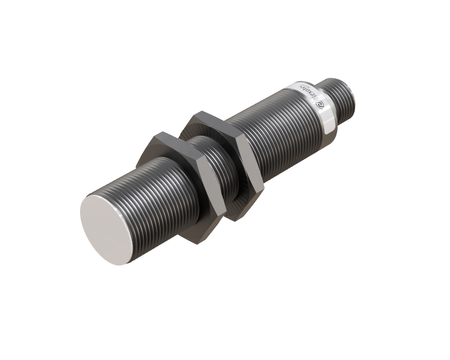

Induktiver Sensor M18 für Schweißprozesse 79 mm Stecker M12 NPN NC Sn = 5 mm

Der moderne Heavy-Duty-Induktivsensor NWI18102 für die Schweißtechnik garantiert eine lange Lebensdauer und zuverlässige Funktion in Anwendungen mit intensiver Belastung und rauen Umgebungsbedingungen.

Der größere Durchmesser M18 sorgt für eine stabile Befestigung und einen größeren Schaltabstand in Schweißrobotern mit hoher Traglast, Ø18 x 79 mm sind Abmessungen, die einen schnellen Sensortausch ermöglichen, ohne die gesamte Schweißperipherie zu demontieren.

Technische Spezifikation:

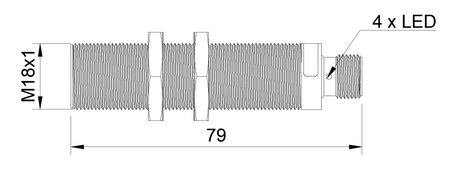

• Durchmesser: M18, Format mit größerem Schaltabstand als die kleineren Durchmesser dieser Serie
• Länge: 79 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 5 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Beschichtung der Sensorfläche erleichtert die Reinigung des Arbeitsplatzes ohne Beschädigungsrisiko für den Sensor
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geschlossen (NC), die Schließerfunktion (normally closed) ist nützlich in Sicherheitsschaltungen von Schweißarbeitsplätzen
• Ausgangstyp: NPN, der NPN-Ausgang arbeitet gut mit den typischen SPS-Eingängen an Widerstandsschweißlinien zusammen
• Anschluss: mit einem M12-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M1805N-CEU4

Anwendung

• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.
• Er kommt in Widerstandsschweißrobotern als induktiver Sensor für Widerstandsschweißroboter zum Einsatz und arbeitet in unmittelbarer Nähe des Schweißpunkts.

Vorteile/Merkmale

• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.
• Die gegen die Schweißumgebung und gegen Spritzer im Schweißprozess beständige Konstruktion verlängert die tatsächliche Einsatzdauer des Sensors in der Linie.

Wann dieses Modell wählen

• Wenn der Sensor in einem Industrie-Widerstandsschweißgerät unter rauen Einsatzbedingungen arbeiten soll.
• Wenn der Sensor unter den rauen Bedingungen des Schweißprozesses eingesetzt wird.
• Wenn der Sensor die Anwesenheit eines Bauteils vor dem Schweißvorgang bestätigen soll.
• Wenn der Sensor in einer robotergestützten Schweißzelle mit Spritzerbelastung eingesetzt werden soll.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
