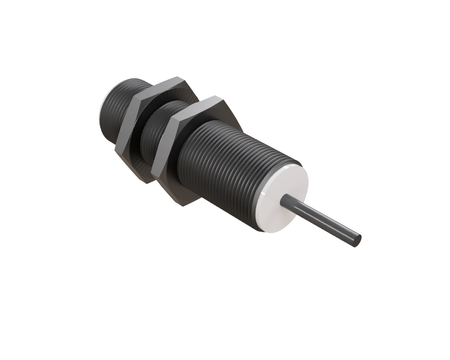

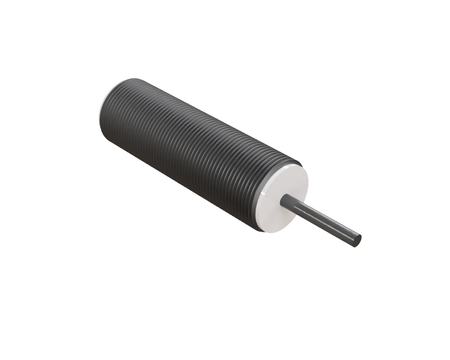

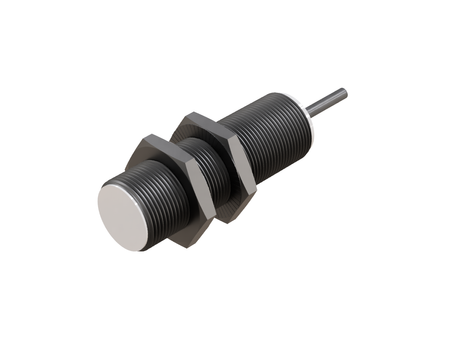

Induktiver Sensor M18 für Schweißprozesse 55 mm Kabel 2m NPN NO Sn = 5 mm

Der moderne Heavy-Duty-Induktivsensor NWI18001 für die Schweißtechnik garantiert eine lange Lebensdauer und zuverlässige Funktion in Anwendungen mit intensiver Belastung und rauen Umgebungsbedingungen.

Die Baugröße M18 ermöglicht die Erfassung von Objekten aus größerer Entfernung, was bei großen Schweißteilen von Bedeutung ist, Ø18 x 55 mm ist ein Format, das eine sichere mechanische Befestigung im Dauerbetrieb einer Widerstandsschweißlinie gewährleistet.

Technische Spezifikation:

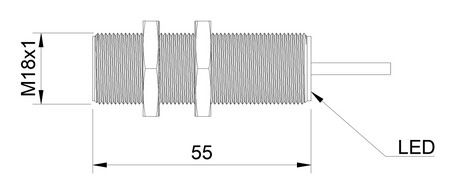

• Durchmesser: M18, robuste Baugröße, die sich in anspruchsvolleren Widerstandsschweißanwendungen bewährt
• Länge: 55 mm, größere Baulänge des Sensors, die eine Montage mit Abstand zur heißesten Schweißzone ermöglicht
• Erfassungsbereich: 5 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Beschichtung der Sensorfläche erleichtert die Reinigung des Arbeitsplatzes ohne Beschädigungsrisiko für den Sensor
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geöffnet (NO), Standardlogik mit Öffnerfunktion (normally open), kompatibel mit üblichen SPS-Steuerungen von Schweißlinien
• Ausgangstyp: NPN, NPN-Ausgang kompatibel mit den in der Schweißautomatisierung gängigen Steuerungen
• Anschluss: mit einem Kabel von 2 m, das Kabel ist beständig gegen Vibrationen und die für Schweißroboter typischen häufigen Bewegungen
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, stabiles Ausgangssignal selbst in unmittelbarer Nähe starker elektromagnetischer Schweißfelder
• Katalognummer: W1CF-M1805N-O3U2

Anwendung

• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.
• Er kommt in automatischen Schweißsystemen und automatischen Widerstandsschweißsystemen zum Einsatz, die im Dauerbetrieb arbeiten.
• Er bewährt sich in robotergestützten Schweißsystemen und robotergestützten Schweißlinien, in denen Roboter ohne ständige Bedienerüberwachung arbeiten.
• Er unterstützt den Betrieb intelligenter Schweißlinien und intelligenter Schweißarbeitsplätze, die in ein übergeordnetes System integriert sind.

Vorteile/Merkmale

• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.
• Die nachgewiesene EMV-Festigkeit wird von Integratoren geschätzt, die EMV-feste Industriesensoren für Schweiß- und Widerstandsschweißanwendungen einsetzen.
• Dank seiner hohen Beständigkeit bewährt er sich in Umgebungen mit hohem elektromagnetischem Störpegel, wie sie von Schweißmaschinen erzeugt werden.
• Er kann als störfester Sensor für Schweißmaschinen sowie als EMV-fester Sensor für Widerstandsschweißgeräte eingesetzt werden.

Wann dieses Modell wählen

• Wenn die Positionskontrolle eines Bauteils während des automatischen Schweißens erforderlich ist.
• Wenn die Anwendung den Einsatz in einer schweiß- und widerstandsschweißbedingten Umgebung mit Spritzern erfordert.
• Wenn ein stabiler Sensorbetrieb trotz der in Schweißprozessen auftretenden Störungen wichtig ist.
• Wenn die Anwendung einen Sensor für eine robotergestützte Widerstandsschweißlinie erfordert.
