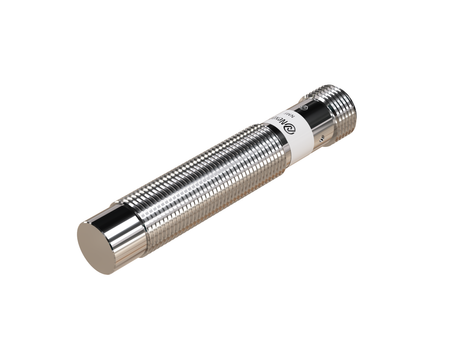

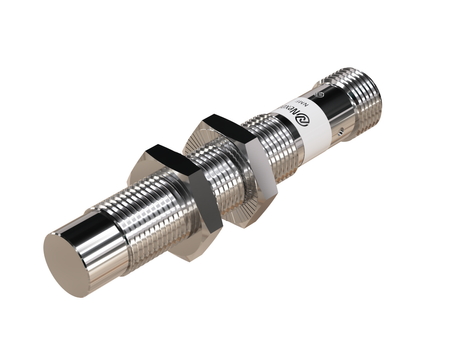

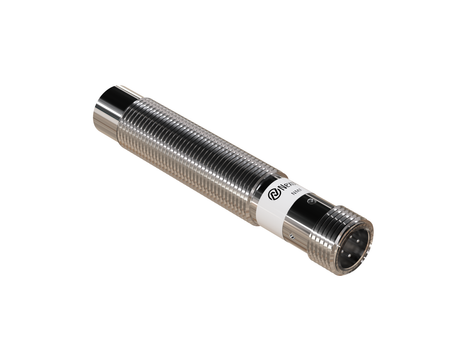

Induktiver Sensor M12 Vollmetall 68 mm Stecker M12 PNP NC Sn = 4 mm NF

Der spezialisierte induktive Sensor NMF12114-NF wurde für die präzise Erfassung von Aluminiumteilen entwickelt, ohne auf in der Nähe befindliche Stahlkomponenten zu reagieren.

Der induktive Sensor M12 gewährleistet einen stabilen Betrieb in Steuerungssystemen sowie in belastungsintensiven Industrieanwendungen. Sensoren der Größe Ø12 x 68 mm bieten universelle Abmessungen, die an typische Automatisierungsanlagen angepasst sind, und gewährleisten Langlebigkeit sowie eine einfache Integration.

Technische Spezifikation:

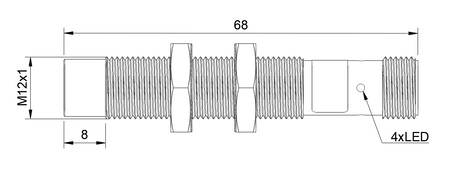

• Durchmesser: M12, vergrößerte aktive Sensorfläche gewährleistet eine wirksame Erfassung metallischer Elemente
• Länge: 68 mm, verlängertes Gehäuse mit erhöhter mechanischer Steifigkeit und hoher Langlebigkeit
• Erfassungsbereich: 4 mm, Erfassungsreichweite abhängig von Durchmesser und Bauweise des induktiven Sensors
• Erfasste Materialien: Aluminium und andere Nichteisenmetalle (Stahl wird ignoriert), die Materialselektivität ermöglicht das Ausblenden feiner Metallrückstände, die nicht als das tatsächliche Teil betrachtet werden sollen
• Korrekturfaktor K: K = 1 für Aluminium (voller Nennschaltabstand), die volle angegebene Schaltdistanz für Aluminium erleichtert die Anwendungsplanung ohne zusätzliche Annahmen zur Reduzierung der Schaltdistanz
• Gehäuse: Mit Gewinde, zylindrisches Gehäuse mit Montagegewinde für Standardanwendungen der Industrie
• Gehäusematerial: Edelstahl, Beständigkeit gegen aggressive Industrieumgebungen und mechanische Beschädigungen
• Material der Sensorfläche: Edelstahl, Maßhaltigkeit auch unter dynamischen Belastungsbedingungen
• Montage: Nicht bündige Montage (non-flush), vollständig freiliegende Erfassungszone gewährleistet maximale Erfassungsreichweite
• Schaltfunktion: NC, Überwachung der Signalkontinuität erhöht die Systemzuverlässigkeit
• Steckertyp: M12, M8- oder M12-Steckverbinder gewährleisten eine standardisierte und stabile elektrische Verbindung
• Versorgungsspannung: DC 10-30V, Standardversorgungsbereich für Industriesensoren

Anwendung

• Produktionslinien für Aluminiumkomponenten – Der induktive NF-Sensor findet Anwendung in Produktionslinien für Aluminiumkomponenten zur Kontrolle der Anwesenheit von Teilen nach der Bearbeitung.
• Kontrolle vor dem Punktschweißen – Der NF-Sensor unterstützt die automatische Kontrolle der Position von Teilen vor dem Punktschweißen von Aluminiumteilen an Punktschweißstationen.
• Elektronikgehäuse – Der Einsatz in der Produktion von Elektronikgehäusen aus Aluminium unterstützt die automatische Montagekontrolle.
• Kontrolle nach dem Schneiden – Der NF-Sensor findet Anwendung bei der Kontrolle von Teilen nach dem Schneiden und bestätigt deren korrekte Position auf der Produktionslinie.
• Positionierung von Aluminiumteilen – Der induktive NF-Sensor unterstützt die Positionierung von Aluminiumteilen, wenn die korrekte Ausrichtung des Teils Voraussetzung für den nächsten Arbeitsschritt ist.

Vorteile/Merkmale

• Spezialisierung auf Aluminium – die Lösung wurde für die Erfassung der tatsächlichen Aluminiumteile entwickelt, ohne auf die Erfassung einzelner Späne oder Feilspäne ausgerichtet zu sein.
• Keine Reaktion auf einzelne Aluminiumspäne – die Lösung ist für die Erfassung des tatsächlichen Teils bestimmt, wodurch einzelne Aluminiumpartikel nicht als Zielobjekt der Erfassung behandelt werden.
• Positionskontrolle des Elements – ermöglicht die automatische Positionskontrolle eines Teils aus Aluminium oder einem anderen Nichteisenmetall.
• Für Anwendungen mit Aluminiumfeilspänen – bewährt sich dort, wo feine Feilspäne, die während der Bearbeitung entstehen, nicht als zu erfassendes Element behandelt werden sollen.
• Kompakte Erfassungssysteme – die volle angegebene Schaltdistanz für Aluminium kann die Planung von Stationen mit begrenztem Einbauraum erleichtern.

Wann dieses Modell wählen

• Für die Automatisierung von Aluminiumproduktionsprozessen – der Metallsensor kann die Position und Anwesenheit von Aluminiumkomponenten in den einzelnen Produktionsschritten kontrollieren.
• Für Produktionslinien für Aluminium – wählen Sie den Aluminiumsensor, wenn Sie eine automatische Kontrolle der Anwesenheit und Position von Teilen benötigen.
• Für Anwendungen mit Aluminium nach der Zerspanung – das Modell kann zur Kontrolle der Anwesenheit der tatsächlichen Komponente in einer Umgebung mit Bearbeitungsrückständen eingesetzt werden.
• Wenn Aluminium erfasst werden soll und einzelne Späne und Feilspäne ausgeblendet werden sollen – wählen Sie dieses Modell für Anwendungen, in denen das eigentliche Erfassungsobjekt ein zusammenhängendes Teil ist und nicht feine Rückstände seiner Bearbeitung.
