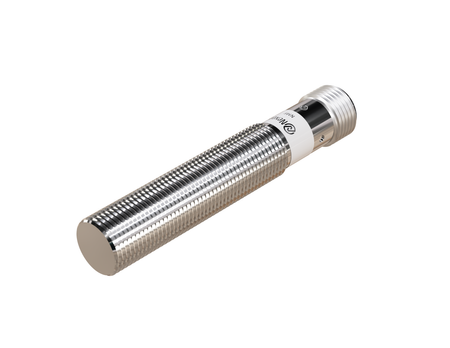

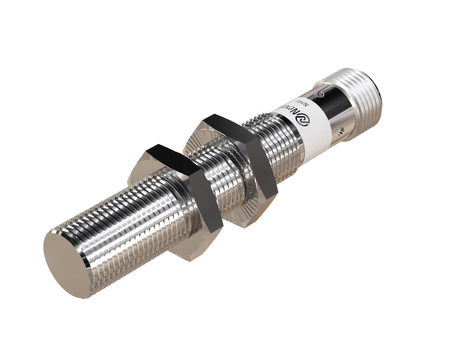

Induktiver Sensor M12 Vollmetall 68 mm Stecker M12 NPN NO Sn = 2 mm FE

Der industrielle induktive Sensor NMF12101-FE findet Anwendung in Maschinen und Produktionslinien, in denen Stahl das relevante Objekt ist und Aluminium kein Signal erzeugt.

Der M12-Sensor ist eine zuverlässige Lösung für Steuerungssysteme, die Beständigkeit gegen intensiven Einsatz und wiederholgenaue Betriebsparameter erfordern. Das Format Ø12 x 68 mm erleichtert die Montage in Standardgehäusen und Automatisierungssystemen, die zuverlässige Komponenten erfordern.

Technische Spezifikation:

• Durchmesser: M12, stabiler Betrieb unter schwierigen industriellen Bedingungen und bei intensivem Einsatz
• Länge: 68 mm, eingesetzt in großen Industrieanlagen mit hohen Anforderungen an die Zuverlässigkeit
• Erfassungsbereich: 2 mm, berührungslose Erfassung metallischer Elemente mit hoher Wiederholgenauigkeit
• Erfasste Materialien: Stahl und andere Eisenmetalle (Aluminium wird ignoriert), die Erfassung ist auf das gewünschte Stahlteil ausgerichtet und nicht auf einzelne Aluminiumfeilspäne, -späne oder -stäube in der Umgebung
• Korrekturfaktor K: K = 1 für Stahl (voller, natürlicher Erfassungsbereich), der volle angegebene Schaltabstand für Stahl erleichtert die Anwendungsplanung ohne zusätzliche Annahmen zur Abstandsreduzierung
• Gehäuse: Mit Gewinde, zylindrisches Gehäuse mit Montagegewinde für Standardanwendungen der Industrie
• Gehäusematerial: Edelstahl, erhöhte mechanische Festigkeit des Gehäuses gewährleistet eine lange Nutzungsdauer
• Material der Sensorfläche: Edelstahl, Maßhaltigkeit auch unter dynamischen Belastungsbedingungen
• Montage: Bündige Montage (flush), Sensorstirnfläche bündig mit der Montagefläche gewährleistet eine sichere Installation
• Schaltfunktion: NO, Ausgang wird bei Erfassung eines Metallobjekts aktiviert
• Steckertyp: M12, Sensoren mit Steckverbinder ermöglichen einen schnellen und werkzeuglosen Anschluss an die Industrieanlage
• Versorgungsspannung: DC 10-30V, stabiler Betrieb in mit Gleichspannung versorgten Anlagen

Anwendung

• Produktionstransport und Intralogistik – Der Anwesenheitssensor FE überwacht das Vorhandensein von Stahlpaletten, -teilen oder -haken auf Förderlinien und Förderbändern.
• Zerspanen, Fräsen und Drehen von Stahl – Der Einsatz in der Automatisierung von Zerspanungs-, Fräs- und Drehprozessen für Stahl erhöht die Produktionseffizienz, selbst wenn im Umfeld des Werkstücks Aluminiumhalterungen oder -abdeckungen vorhanden sind.
• Recycling und Sortierung von Stahlschrott – Der Einsatz bei der Schrottsortierung und dem Recycling von Eisenmetallen erhöht die Selektivität des Stahlrückgewinnungsprozesses.
• Kontrolle vor dem Verschweißen in der Fertigungslinie – Der Einsatz des Anwesenheitssensors vor dem Schweißprozess ermöglicht die Überprüfung, ob sich die Stahlkomponente an der richtigen Stelle befindet.
• Kompakte Erfassungssysteme – Die kompakte Bauweise des Sensors FE vereinfacht die Konstruktion von Stahlerfassungsstationen an Orten mit begrenztem Einbauraum.

Vorteile/Merkmale

• Spezialisierung auf Stahl – die Lösung wurde für die Erfassung der gewünschten Stahlteile entwickelt, ohne auf die Detektion von Aluminium und dessen Legierungen ausgerichtet zu sein.
• Anwesenheitssensor für Werkstücke – kann die Anwesenheit eines Stahlteils an einer bestimmten Stelle kontrollieren, ohne auf zufällig vorhandene Aluminiumteile zu reagieren.
• Mechanische Widerstandsfähigkeit – die Vollmetallausführung bewährt sich in Anwendungen, in denen die Stahlerfassung in einem anspruchsvollen industriellen Umfeld erfolgt.
• Schaltabstand ohne zusätzliche Korrektur für Stahl – die Möglichkeit, den angegebenen Schaltabstand direkt zu nutzen, erleichtert die Auswahl der Lösung für die konkrete Anwendung.
• Komplettlösung für die Stahlerfassung – monolithische Vollmetallkonstruktion, Metallfrontfläche, K=1, tatsächlicher Schaltabstand und die Ausrichtung auf das gewünschte Werkstück ergeben eine Lösung für anspruchsvolle Industrieanwendungen.

Wann dieses Modell wählen

• Für die Stahlerfassung – wählen Sie dieses Modell, wenn Sie einen induktiven Sensor für die berührungslose Erfassung von Stahlteilen benötigen.
• Wenn Stahl das Hauptmaterial der Erfassung ist – dieser Stahlsensor ist die bessere Wahl gegenüber einer Lösung, die nur als universeller Metallsensor ausgewählt wird.
• Wenn der Sensor in Maschinennähe arbeitet – die Metallfrontfläche und die monolithische Konstruktion bewähren sich an Orten, die dem Kontakt mit der Arbeitsumgebung ausgesetzt sind.
• Für Verschweißstationen für Stahl – der Näherungssensor kann die Anwesenheit der Komponente vor dem Start des Schweißprozesses kontrollieren.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
