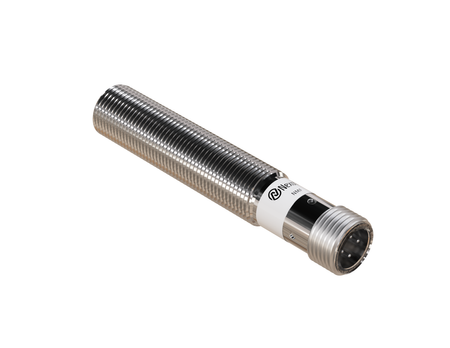

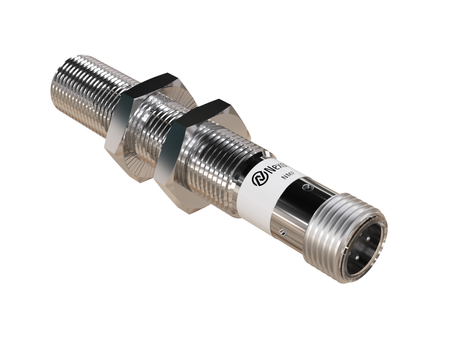

Induktiver Sensor M12 Vollmetall 68 mm Stecker M12 NPN NC Sn = 2 mm FE

Der induktive Vollmetall-Sensor NMF12102-FE wurde für die selektive Erfassung von Stahl und ferromagnetischen Materialien entwickelt, wobei Aluminiumteile und andere Nichteisenmetalle vollständig ausgeblendet werden.

Der Industriesensor M12 findet Anwendung in modernen Produktionsanlagen, in denen Beständigkeit und störungsfreier Betrieb wichtig sind. Das Format Ø12 x 68 mm ermöglicht den Einsatz in einem breiten Spektrum von Einbauräumen, von der leichten Automatisierung bis zu anspruchsvollen Industrieanwendungen.

Technische Spezifikation:

• Durchmesser: M12, stabiler Betrieb unter schwierigen industriellen Bedingungen und bei intensivem Einsatz
• Länge: 68 mm, eingesetzt in großen Industrieanlagen mit hohen Anforderungen an die Zuverlässigkeit
• Erfassungsbereich: 2 mm, wiederholgenauer Schaltabstand gewährleistet eine präzise Detektion
• Erfasste Materialien: Stahl und andere Eisenmetalle (Aluminium wird ignoriert), die Erfassung ist auf das gewünschte Stahlteil ausgerichtet und nicht auf einzelne Aluminiumfeilspäne, -späne oder -stäube in der Umgebung
• Korrekturfaktor K: K = 1 für Stahl (voller, natürlicher Erfassungsbereich), der volle angegebene Schaltabstand für Stahl erleichtert die Anwendungsplanung ohne zusätzliche Annahmen zur Abstandsreduzierung
• Gehäuse: Mit Gewinde, Standardlösung in der industriellen Automatisierung und in Steuerungssystemen
• Gehäusematerial: Edelstahl, hohe Beständigkeit gegen Korrosion und chemische Einflüsse
• Material der Sensorfläche: Edelstahl, Maßhaltigkeit auch unter dynamischen Belastungsbedingungen
• Montage: Bündige Montage (flush), begrenztes seitliches Erfassungsfeld erhöht die Betriebsstabilität
• Schaltfunktion: NC, kontinuierliche Signalüberwachung im Steuerungssystem
• Steckertyp: M12, Steckverbindung verringert das Risiko von Montagefehlern bei der Installation
• Versorgungsspannung: DC 10-30V, Schutz vor üblichen Schwankungen der Versorgungsspannung

Anwendung

• Fertigungslinien für Stahlkomponenten – Der induktive Sensor FE kommt in Fertigungslinien für Stahlkomponenten zum Einsatz und gewährleistet eine präzise Kontrolle von Anwesenheit und Position von Eisenteilen in einer Umgebung mit Aluminiumanteilen.
• Stahlfahrgestelle und -felgen – Der induktive Sensor für Stahl wird in Fertigungslinien für Stahlfahrgestelle und -felgen zur Kontrolle von Anwesenheit und Position des Werkstücks eingesetzt.
• Transport- und Sortiersysteme – Der induktive Sensor für Eisenmetalle bewährt sich in Transport- und Sortiersystemen für Stahlkomponenten.
• Kontrolle vor dem Schweißen von Stahl – Der induktive Sensor für Stahl bewährt sich an Schweißstationen, wo er die korrekte Position von Teilen vor Prozessbeginn kontrolliert.
• Herstellung von Verbindungselementen – Der induktive Sensor FE wird bei der Herstellung von Schrauben, Muttern und anderen stählernen Verbindungselementen eingesetzt und bestätigt deren Anwesenheit im Prozess.

Vorteile/Merkmale

• Monolithische Bauweise – die Ausführung aus einem Stück Metall erhöht die Haltbarkeit der Lösung, die für die industrielle Erfassung von Stahl und anderen Eisenmetallen bestimmt ist.
• Stabile Kontrolle des gewünschten Elements – die auf Stahl ausgerichtete Erfassung ermöglicht eine bessere Anpassung der Lösung an Anwendungen mit gemischten Umgebungen, die Nichteisenmetalle enthalten.
• Materialspezialisierung – die Parameter wurden für Anwendungen mit Stahl und Eisenmetallen ausgelegt und nicht für die Erfassung von Aluminiumverunreinigungen.
• Für Anwendungen mit Aluminiumspänen in der Umgebung – bewährt sich dort, wo bei der Bearbeitung entstehende Aluminiumspäne nicht als zu erfassendes Element behandelt werden sollen.
• Erfassung ohne Aluminium als eigentliches Objekt – die Lösung wurde für die Kontrolle eines einheitlichen Stahlteils entwickelt und nicht für die Erfassung von Aluminiumrückständen aus der Bearbeitung.

Wann dieses Modell wählen

• Für das Schneiden von Stahl – der Sensor zur Stahlerfassung bewährt sich bei der Kontrolle von Anwesenheit und Position von Werkstücken vor dem Schneidvorgang.
• Für den Stahltransport – der Materialanwesenheitssensor kann den Durchgang von Stahlteilen auf einem Förderband oder in einer Fertigungslinie erfassen.
• Wenn Sie nicht auf Nichteisenmetalle reagieren möchten – wählen Sie dieses Modell, wenn die Aufgabe des Geräts ausschließlich die Erfassung des Stahlteils ist und nicht von Aluminium, Messing oder Kupfer in der Umgebung.
• Wenn Sie eine Lösung für verschiedene Stahlprozesse benötigen – das Modell kann beim Schneiden, Stanzen, Schweißen, Verschweißen, Montieren und Transportieren von Stahlteilen eingesetzt werden.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
