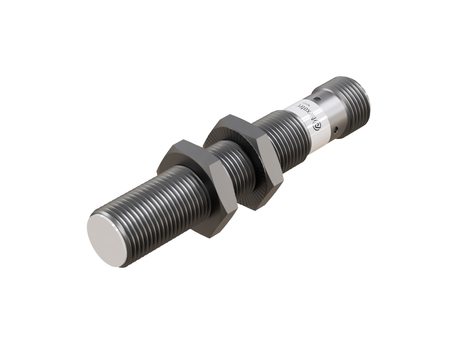

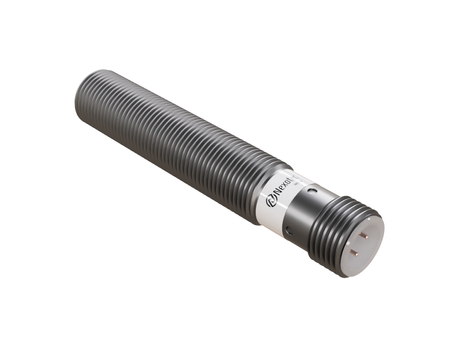

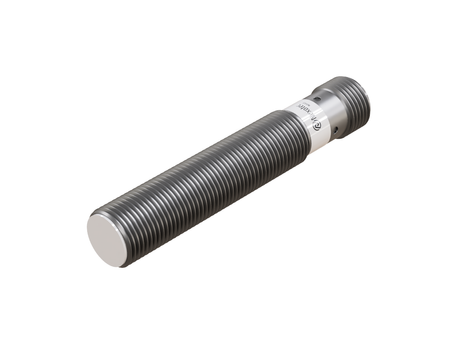

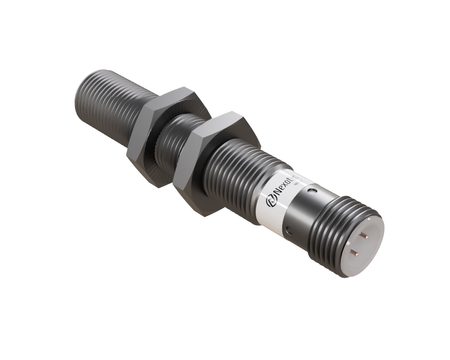

Induktiver Sensor M12 für Schweißprozesse 68 mm Stecker M12 PNP NO Sn = 2 mm

Der fortschrittliche induktive Schweißsensor NWI12103 unterstützt den effizienten Betrieb von Maschinen und Industrieanlagen und sorgt für präzise Erfassung sowie hohe Betriebssicherheit.

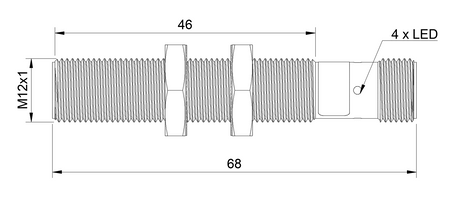

Die universelle Baugröße M12 bietet einen guten Kompromiss zwischen kompakter Bauform und Schaltabstand in Schweißanwendungen, Ø12 x 68 mm ist ein Format, das eine sichere mechanische Befestigung im Dauerbetrieb einer Widerstandsschweißlinie gewährleistet.

Technische Spezifikation:

• Durchmesser: M12, guter Kompromiss zwischen Baugröße und Schaltabstand in Schweißanwendungen
• Länge: 68 mm, größere Baulänge des Sensors, die eine Montage mit Abstand zur heißesten Schweißzone ermöglicht
• Erfassungsbereich: 2 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Beschichtung der Sensorfläche erleichtert die Reinigung des Arbeitsplatzes ohne Beschädigungsrisiko für den Sensor
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem M12-Steckverbinder, der Stecker erleichtert die Wartung an der Fertigungslinie und reduziert Stillstandszeiten des Widerstandsschweißarbeitsplatzes
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, stabiles Ausgangssignal selbst in unmittelbarer Nähe starker elektromagnetischer Schweißfelder
• Katalognummer: W1CF-M1202P-OEU4

Anwendung

• Eingesetzt auf Schweißlinien, unterstützt er die Automatisierung des Schweißens und die Robotisierung des Schweißens in der Serienfertigung.
• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.

Vorteile/Merkmale

• Der Sensor ist hochtemperaturbeständig gegenüber der beim Schweißen und Widerstandsschweißen entstehenden Wärme und behält seine Betriebsparameter im Bereich von -25 °C bis +70 °C.
• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.

Wann dieses Modell wählen

• Wenn ein Sensor für einen robotergestützten Schweißprozess benötigt wird, bei dem eine zuverlässige Bauteilerfassung entscheidend ist.
• Wenn eine zuverlässige Bauteilerfassung in einem Widerstandsschweißgerät erforderlich ist.
• Wenn der Prozess eine schnelle Erfassung von Metallteilen in einer robotergestützten Anwendung erfordert.
• Wenn das Modell in einer Anwendung eingesetzt werden soll, in der Schweißspritzer und elektromagnetische Störungen die Sensorfunktion beeinträchtigen können.
