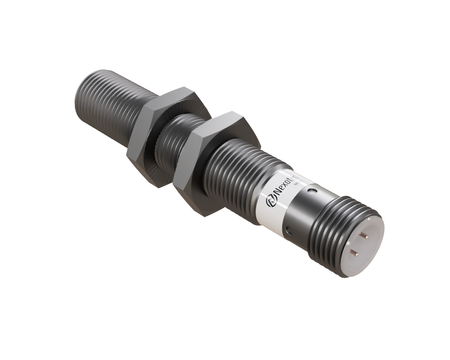

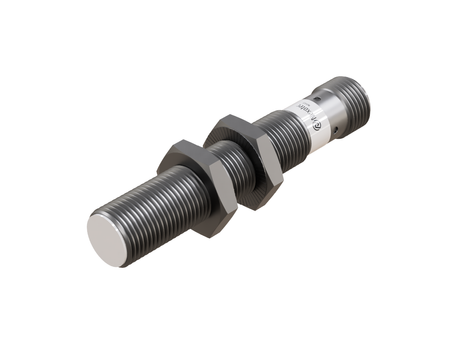

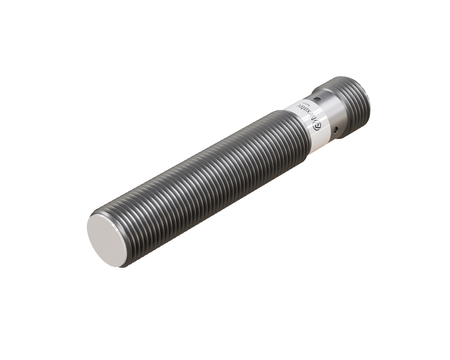

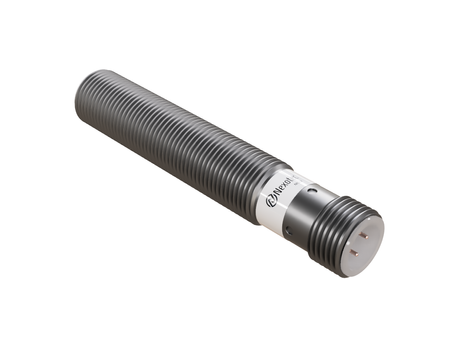

Induktiver Sensor M12 für Schweißprozesse 68 mm Stecker M12 PNP NC Sn = 2 mm

Der induktive Sensor NWI12104 für Schweißroboter ist eine robuste Komponente moderner Automatisierungssysteme und sorgt für stabilen Betrieb in Heavy-Duty-Anwendungen.

Der Sensor M12 bewährt sich als universelle Lösung für die meisten Schweiß- und Widerstandsschweißarbeitsplätze, Ø12 x 68 mm ist ein kompaktes Format, das die Bewegungsfreiheit des Schweißroboters nicht einschränkt.

Technische Spezifikation:

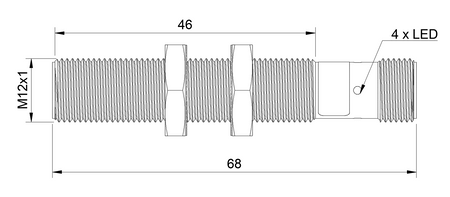

• Durchmesser: M12, Abmessungen, die eine einfache Integration in gängiges Schweißzubehör ermöglichen
• Länge: 68 mm, verlängertes Gehäuse für zusätzliche Befestigungssteifigkeit unter rauen Schweißbedingungen
• Erfassungsbereich: 2 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Beschichtung der Sensorfläche erleichtert die Reinigung des Arbeitsplatzes ohne Beschädigungsrisiko für den Sensor
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geschlossen (NC), die Schließerfunktion (normally closed) ist nützlich in Sicherheitsschaltungen von Schweißarbeitsplätzen
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem M12-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M1202P-CEU4

Anwendung

• Er bewährt sich als Sensor für Schweißanwendungen und Sensor für den Schweißeinsatz, wo eine stabile Erfassung von Metallteilen entscheidend ist.
• Es handelt sich um eine Lösung der Klasse Sensoren für Schweißzellen und induktive Sensoren für Schweißzellen, die in geschlossenen Arbeitsbereichen von Robotern eingesetzt wird.
• Er eignet sich hervorragend für Schweißarbeitsplätze und automatische Schweißarbeitsplätze, an denen ein reproduzierbarer Betrieb ohne Stillstände gefordert ist.
• Er wird in Schweißmaschinen sowie als induktiver Sensor für Schweißmaschinen eingesetzt, der Position und Anwesenheit von Bauteilen überwacht.
• Er kommt in Schweißrobotern als induktiver Sensor für Schweißroboter zum Einsatz und sorgt für eine sichere Erfassung im Arbeitszyklus.

Vorteile/Merkmale

• Der Sensor ist spritzerbeständig gegenüber Spritzern, die beim Schweißen und Widerstandsschweißen entstehen, wodurch das Risiko einer Beschädigung der Sensorfläche verringert wird.
• Für den Einsatz in der Schweißumgebung ausgelegt, behält er trotz rauer Umgebungsbedingungen stabile Kennwerte.
• Er bewährt sich unter rauen Schweißbedingungen, unter anderem bei erhöhter Temperatur und starker Staubbelastung im Arbeitsbereich.
• Als induktiver Sensor für raue Industriebedingungen behält er auch bei intensivem Dauereinsatz eine reproduzierbare Erfassung.
• Die Beständigkeit gegen raue Einsatzbedingungen ermöglicht die Montage nahe am Schweißpunkt, ohne die Zuverlässigkeit zu beeinträchtigen.

Wann dieses Modell wählen

• Wenn ein Sensor für eine Schweißmaschine benötigt wird, der gegen prozessbedingte Umgebungseinflüsse beständig ist.
• Wenn die Erfassung von Bauteilen an einem Ort mit starkem elektromagnetischem Feld erforderlich ist.
• Wenn die Erfassung eines Bauteils in einer automatischen Schweiß- oder Widerstandsschweißlinie benötigt wird.
• Wenn ein Sensor für die Schweißautomatisierung benötigt wird, der die Anwesenheit oder Position eines Metallbauteils kontrolliert.
