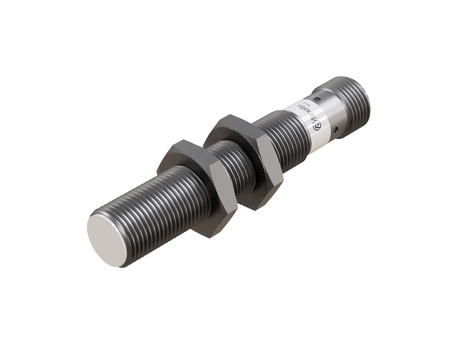

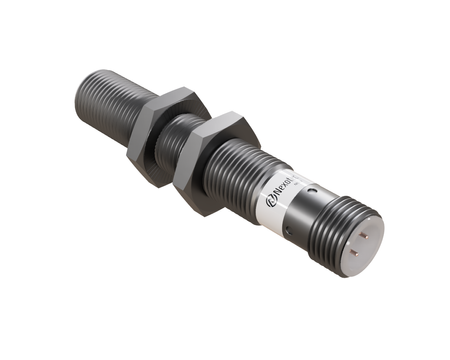

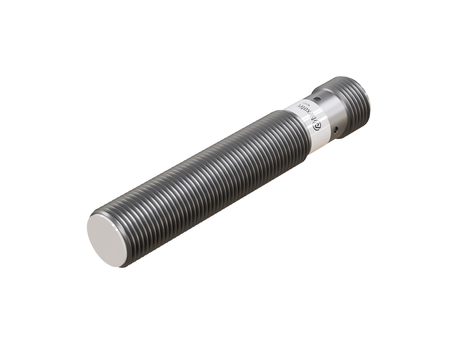

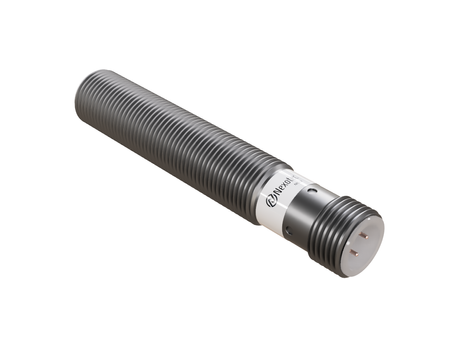

Induktiver Sensor M12 für Schweißprozesse 68 mm Stecker M12 NPN NC Sn = 2 mm

Der industrielle Heavy-Duty-Induktivsensor NWI12102 sorgt für zuverlässigen Betrieb in der Nähe von Schweißarbeitsplätzen mit hohen Temperaturen, starken elektromagnetischen Feldern und Schweißspritzern.

Der Sensor M12 bewährt sich als universelle Lösung für die meisten Schweiß- und Widerstandsschweißarbeitsplätze, Ø12 x 68 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

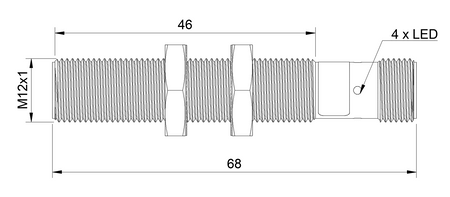

• Durchmesser: M12, universelle Baugröße, die auf den meisten Widerstandsschweißlinien eingesetzt wird
• Länge: 68 mm, größere Baulänge des Sensors, die eine Montage mit Abstand zur heißesten Schweißzone ermöglicht
• Erfassungsbereich: 2 mm, reproduzierbare Erfassung von Metallteilen unabhängig von schweißbedingten Störungen
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geschlossen (NC), die Schließerfunktion (normally closed) ist nützlich in Sicherheitsschaltungen von Schweißarbeitsplätzen
• Ausgangstyp: NPN, der NPN-Ausgang arbeitet gut mit den typischen SPS-Eingängen an Widerstandsschweißlinien zusammen
• Anschluss: mit einem M12-Steckverbinder, der Steckanschluss ermöglicht einen schnellen Sensortausch, ohne die gesamte Schweißanlage zu demontieren
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M1202N-CEU4

Anwendung

• Eingesetzt auf Widerstandsschweißlinien und automatischen Widerstandsschweißlinien, wo die Wiederholgenauigkeit des Zyklus entscheidend ist.
• Er fungiert als Positionssensor für Widerstandsschweißgeräte und Anwesenheitssensor für das Widerstandsschweißen und bestätigt die korrekte Lage des Bauteils vor dem Zyklus.
• Er unterstützt die Positionskontrolle beim Widerstandsschweißen, indem er der Maschinensteuerung die Anwesenheit eines Bauteils im Arbeitsbereich meldet.
• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.

Vorteile/Merkmale

• Das Gehäuse mit Schutzart IP67 schützt das Sensorinnere vor Staub und Wasserstrahl, was bei der Reinigung des Schweißarbeitsplatzes von Bedeutung ist.
• Der Sensor ist EMV-beständig, wodurch er in der Nähe laufender Widerstandsschweißgeräte ein stabiles Ausgangssignal beibehält.
• Als EMV-beständiger induktiver Sensor verursacht er während des Schweißzyklus keine Fehlschaltungen.
• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.

Wann dieses Modell wählen

• Wenn ein Sensor für einen robotergestützten Schweißprozess benötigt wird, bei dem eine zuverlässige Bauteilerfassung entscheidend ist.
• Wenn der Sensor unter den rauen Bedingungen des Schweißprozesses eingesetzt wird.
• Wenn die Erfassung eines Bauteils in einer automatischen Schweiß- oder Widerstandsschweißlinie benötigt wird.
• Wenn ein induktiver Sensor für einen Schweißroboter benötigt wird, der in einer anspruchsvollen Umgebung arbeitet.

Anschluss

Der Sensor hat einen NPN-Ausgang. Verwenden Sie daher eine M12-4-Pin-Anschlussleitung ohne LEDs. Leitungen mit LEDs (NXOC12281…, NXOC12401…) haben eine gelbe Zustands-LED für einen PNP-Ausgang und sind für NPN-Sensoren nicht geeignet.
