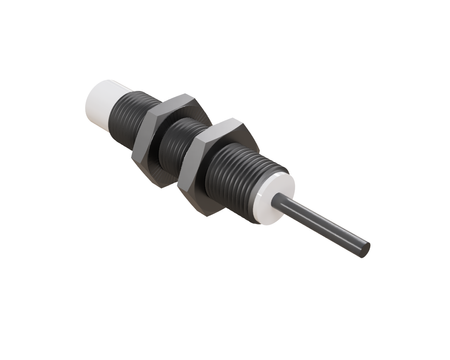

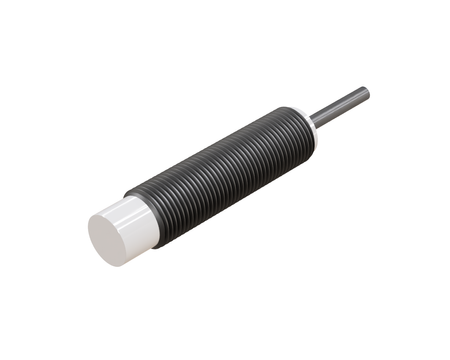

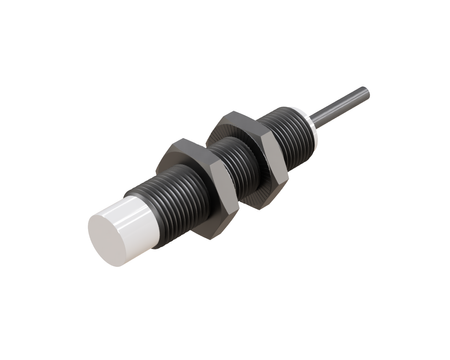

Induktiver Sensor M12 für Schweißprozesse 50 mm Kabel 2m PNP NO Sn = 4 mm

Der professionelle induktive Sensor NWI12013 für die Schweißtechnik wurde für Anwendungen entwickelt, die höchste Zuverlässigkeit, Störfestigkeit und eine hohe Lebensdauer erfordern.

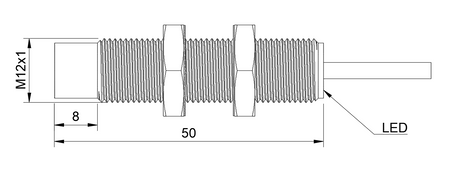

Die Baugröße M12 sorgt für eine stabile mechanische Befestigung bei gleichzeitig kompakten Gehäuseabmessungen, Ø12 x 50 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

• Durchmesser: M12, Abmessungen, die eine einfache Integration in gängiges Schweißzubehör ermöglichen
• Länge: 50 mm, kompakte Baulänge, praktisch bei begrenztem Montageraum rund um das Schweißgerät
• Erfassungsbereich: 4 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gehäusegewinde erlaubt eine exakte Einstellung des Schaltabstands bei der Montage in der Linie
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: PNP, PNP-Ausgang, Standard bei den meisten neuen Anlagen der Schweißautomatisierung
• Anschluss: mit einem Kabel von 2 m, das Kabel ist beständig gegen Vibrationen und die für Schweißroboter typischen häufigen Bewegungen
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CN-M1204P-O3U2

Anwendung

• Er unterstützt die Positionskontrolle beim Widerstandsschweißen, indem er der Maschinensteuerung die Anwesenheit eines Bauteils im Arbeitsbereich meldet.
• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.
• Er kommt in automatischen Schweißsystemen und automatischen Widerstandsschweißsystemen zum Einsatz, die im Dauerbetrieb arbeiten.
• Er bewährt sich in robotergestützten Schweißsystemen und robotergestützten Schweißlinien, in denen Roboter ohne ständige Bedienerüberwachung arbeiten.

Vorteile/Merkmale

• Als EMV-beständiger induktiver Sensor verursacht er während des Schweißzyklus keine Fehlschaltungen.
• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.
• Die nachgewiesene EMV-Festigkeit wird von Integratoren geschätzt, die EMV-feste Industriesensoren für Schweiß- und Widerstandsschweißanwendungen einsetzen.
• Dank seiner hohen Beständigkeit bewährt er sich in Umgebungen mit hohem elektromagnetischem Störpegel, wie sie von Schweißmaschinen erzeugt werden.

Wann dieses Modell wählen

• Wenn der Sensor in einer Schweißzelle mit elektromagnetischen Störungen eingesetzt werden soll.
• Wenn der Widerstandsschweißprozess eine berührungslose Erfassung von Metallteilen erfordert.
• Wenn ein stabiler Sensorbetrieb trotz der in Schweißprozessen auftretenden Störungen wichtig ist.
• Wenn eine zuverlässige Lösung zur Automatisierung des Schweißens oder Widerstandsschweißens benötigt wird, die eine berührungslose Erfassung von Metallteilen gewährleistet.
