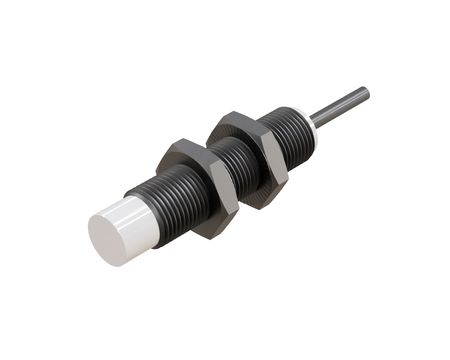

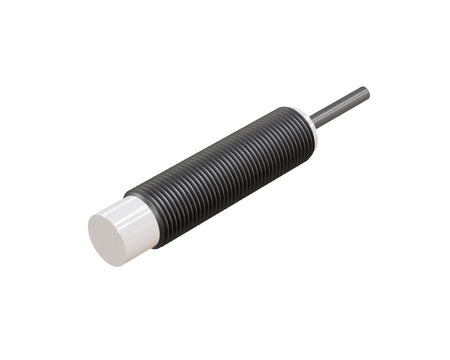

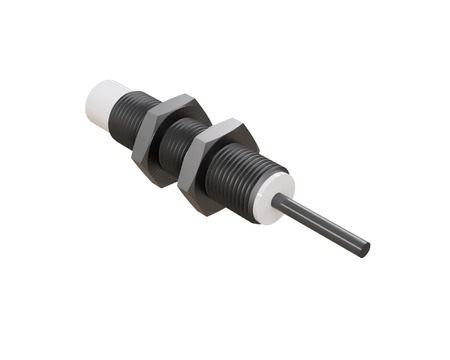

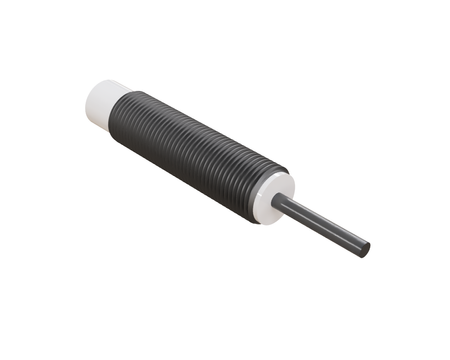

Induktiver Sensor M12 für Schweißprozesse 50 mm Kabel 2m PNP NC Sn = 4 mm

Der induktive Sensor NWI12014 für Schweißanwendungen bietet Beständigkeit gegen elektromagnetische Felder, Metallspritzer, Öle, Kühlmittel und weitere Einflüsse aus dem Produktionsumfeld.

Der Sensor M12 bewährt sich als universelle Lösung für die meisten Schweiß- und Widerstandsschweißarbeitsplätze, Ø12 x 50 mm ist ein Format, das gut zu den üblichen Montagehalterungen an Schweißarbeitsplätzen passt.

Technische Spezifikation:

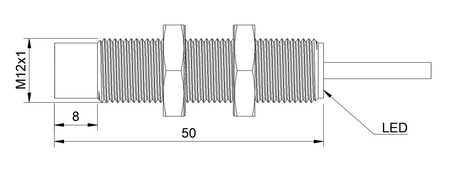

• Durchmesser: M12, Abmessungen, die eine einfache Integration in gängiges Schweißzubehör ermöglichen
• Länge: 50 mm, kompakte Baulänge, praktisch bei begrenztem Montageraum rund um das Schweißgerät
• Erfassungsbereich: 4 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geschlossen (NC), die NC-Logik erkennt das Fehlen eines Bauteils als aktives Signal, was die Kontrolle des Widerstandsschweißprozesses erleichtert
• Ausgangstyp: PNP, der PNP-Ausgang erleichtert die Integration in Sicherheitsmodule von Widerstandsschweißrobotern
• Anschluss: mit einem Kabel von 2 m, das Kabel in geeigneter Länge erleichtert die Verlegung fernab der heißesten Schweißzone
• Versorgungsspannung: DC 10-30V, übliche Versorgungsspannung der Industrieautomation, ohne zusätzliche Spannungswandler
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CN-M1204P-C3U2

Anwendung

• Er wird in Automatisierungssystemen für das Schweißen und Automatisierungssystemen für das Widerstandsschweißen als Rückmeldeelement für die SPS-Steuerung eingesetzt.
• Er ist Bestandteil von Prozessüberwachungssystemen für das Schweißen und Prozessüberwachungssystemen für das Widerstandsschweißen und bestätigt Anwesenheit und Position des Bauteils.
• Er kommt in automatischen Schweißsystemen und automatischen Widerstandsschweißsystemen zum Einsatz, die im Dauerbetrieb arbeiten.
• Er bewährt sich in robotergestützten Schweißsystemen und robotergestützten Schweißlinien, in denen Roboter ohne ständige Bedienerüberwachung arbeiten.
• Er unterstützt den Betrieb intelligenter Schweißlinien und intelligenter Schweißarbeitsplätze, die in ein übergeordnetes System integriert sind.

Vorteile/Merkmale

• Nachweislich beständig gegen elektromagnetische Felder, arbeitet er auch in unmittelbarer Nähe von Spulen und Stromkabeln des Schweißgeräts stabil.
• Er ist für den Einsatz in starken elektromagnetischen Feldern geeignet, wie sie beim Widerstandsschweißen und Lichtbogenschweißen typisch sind.
• Die nachgewiesene EMV-Festigkeit wird von Integratoren geschätzt, die EMV-feste Industriesensoren für Schweiß- und Widerstandsschweißanwendungen einsetzen.
• Dank seiner hohen Beständigkeit bewährt er sich in Umgebungen mit hohem elektromagnetischem Störpegel, wie sie von Schweißmaschinen erzeugt werden.
• Er kann als störfester Sensor für Schweißmaschinen sowie als EMV-fester Sensor für Widerstandsschweißgeräte eingesetzt werden.

Wann dieses Modell wählen

• Wenn die Anwendung Widerstandsschweißen umfasst und eine Anwesenheitskontrolle des Bauteils erfordert.
• Wenn der Widerstandsschweißprozess eine berührungslose Erfassung von Metallteilen erfordert.
• Wenn das Modell die Robotisierung eines Schweißarbeitsplatzes unterstützen soll.
• Wenn die Anwesenheitskontrolle eines Bauteils in einem automatischen Schweißzyklus benötigt wird.
