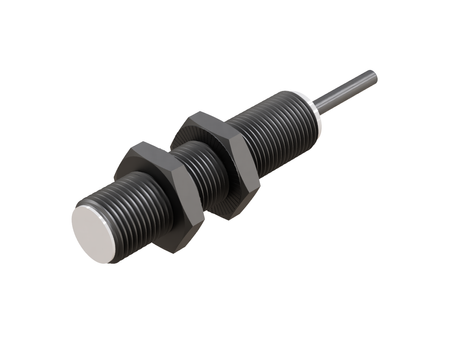

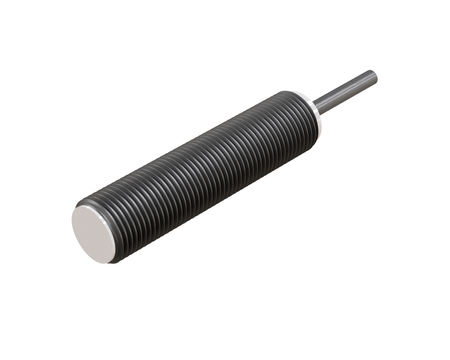

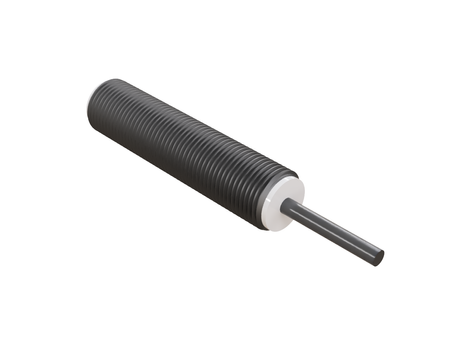

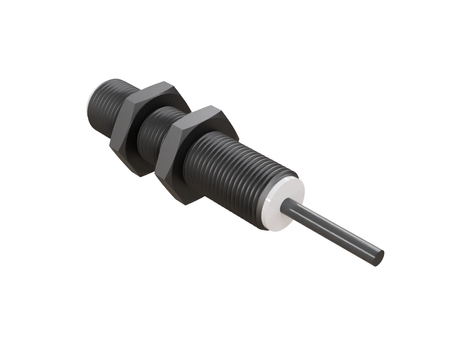

Induktiver Sensor M12 für Schweißprozesse 50 mm Kabel 2m PNP NC Sn = 2 mm

Der verstärkte induktive Sensor NWI12004 für Schweißgeräte und Industrieroboter bewährt sich an Einsatzorten mit Funkenflug, Metallspritzern, hohen Temperaturen und Störungen, die während des Schweißprozesses entstehen.

Der Sensor M12 bewährt sich als universelle Lösung für die meisten Schweiß- und Widerstandsschweißarbeitsplätze, Ø12 x 50 mm ist ein Format, das für die Montage im begrenzten Bauraum von Schweißrobotern optimiert ist.

Technische Spezifikation:

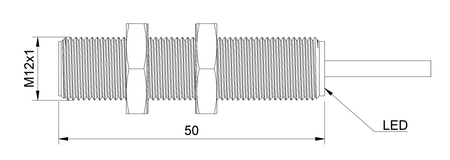

• Durchmesser: M12, Abmessungen, die eine einfache Integration in gängiges Schweißzubehör ermöglichen
• Länge: 50 mm, geringe Baulänge, die die Montage in dicht verbauten Schweißarbeitsplätzen erleichtert
• Erfassungsbereich: 2 mm, bewährter Schaltabstand unter den für robotergestütztes Schweißen typischen Bedingungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, das PTFE-Material behält stabile Erfassungswerte auch nach wiederholtem Kontakt mit Spritzern
• Montage: Bündige Montage (flush), die bündige (flush) Montage schützt den Sensor vor seitlichen Stößen und Spritzern
• Schaltfunktion: normal geschlossen (NC), die NC-Logik erkennt das Fehlen eines Bauteils als aktives Signal, was die Kontrolle des Widerstandsschweißprozesses erleichtert
• Ausgangstyp: PNP, der PNP-Ausgang erleichtert die Integration in Sicherheitsmodule von Widerstandsschweißrobotern
• Anschluss: mit einem Kabel von 2 m, das Kabel in geeigneter Länge erleichtert die Verlegung fernab der heißesten Schweißzone
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, die EMV-Festigkeit ermöglicht die Montage nahe an Spulen und Stromkabeln des Schweißgeräts ohne Signalverlust
• Katalognummer: W1CF-M1202P-C3U2

Anwendung

• Eingesetzt auf Schweißlinien, unterstützt er die Automatisierung des Schweißens und die Robotisierung des Schweißens in der Serienfertigung.
• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.

Vorteile/Merkmale

• Der Sensor ist hochtemperaturbeständig gegenüber der beim Schweißen und Widerstandsschweißen entstehenden Wärme und behält seine Betriebsparameter im Bereich von -25 °C bis +70 °C.
• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.

Wann dieses Modell wählen

• Wenn der Schweißprozess eine berührungslose Erfassung der Bauteilanwesenheit erfordert.
• Wenn der Sensor die Anwesenheit und Position eines Bauteils beim Widerstandsschweißen kontrollieren muss.
• Wenn der Sensor an einem Ort eingesetzt werden soll, der gleichzeitig Spritzern und elektromagnetischen Störungen ausgesetzt ist.
• Wenn eine zuverlässige Erfassung an einem automatischen Schweiß- oder Widerstandsschweißarbeitsplatz erforderlich ist.
