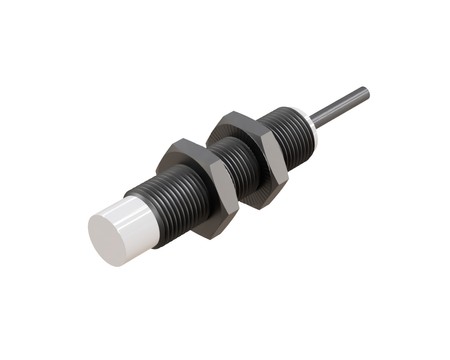

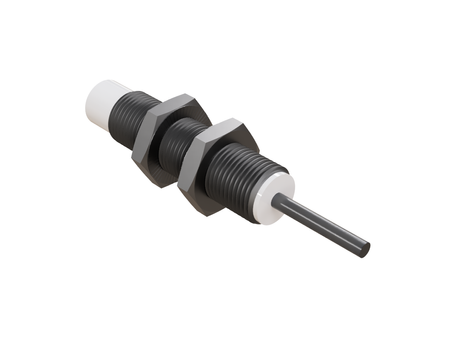

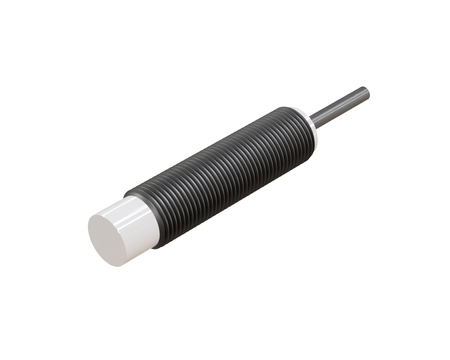

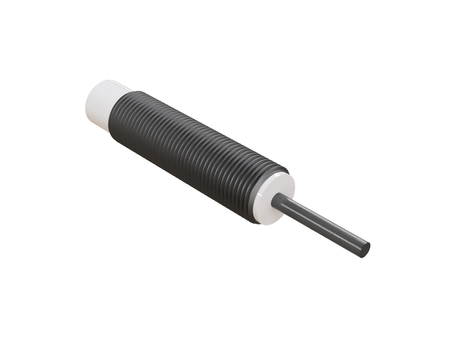

Induktiver Sensor M12 für Schweißprozesse 50 mm Kabel 2m NPN NO Sn = 4 mm

Der fortschrittliche induktive Schweißsensor NWI12011 unterstützt den effizienten Betrieb von Maschinen und Industrieanlagen und sorgt für präzise Erfassung sowie hohe Betriebssicherheit.

Die universelle Baugröße M12 bietet einen guten Kompromiss zwischen kompakter Bauform und Schaltabstand in Schweißanwendungen, Ø12 x 50 mm ist ein Format, das eine gute Montagezugänglichkeit bei robuster, schweißbeständiger Konstruktion bietet.

Technische Spezifikation:

• Durchmesser: M12, guter Kompromiss zwischen Baugröße und Schaltabstand in Schweißanwendungen

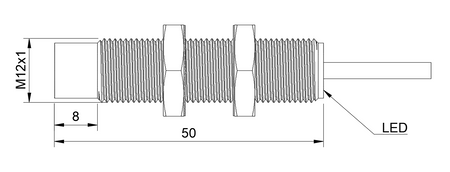

• Länge: 50 mm, geringe Baulänge, die die Montage in dicht verbauten Schweißarbeitsplätzen erleichtert
• Erfassungsbereich: 4 mm, reproduzierbare Erfassung von Metallteilen unabhängig von schweißbedingten Störungen
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung auf dem Messinggehäuse verringert das Anhaften von Schweißspritzern an der Sensoroberfläche
• Material der Sensorfläche: PTFE, das PTFE-Material behält stabile Erfassungswerte auch nach wiederholtem Kontakt mit Spritzern
• Montage: Nicht bündige Montage (non-flush), die nicht bündige (non-flush) Montage bietet einen größeren Schaltabstand bei ausreichendem Montageraum
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: NPN, NPN-Ausgang kompatibel mit den in der Schweißautomatisierung gängigen Steuerungen
• Anschluss: mit einem Kabel von 2 m, das Kabel in geeigneter Länge erleichtert die Verlegung fernab der heißesten Schweißzone
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, stabiles Ausgangssignal selbst in unmittelbarer Nähe starker elektromagnetischer Schweißfelder
• Katalognummer: W1CN-M1204N-O3U2

Anwendung

• Er bewährt sich als Sensor für das Widerstandsschweißen und Widerstandsschweißsensor, direkt am Arm oder an der Halterung des Schweißgeräts montiert.
• Es ist ein induktiver Sensor für das Widerstandsschweißen, eingesetzt dort, wo der Prozess ein starkes elektromagnetisches Feld und hohe Temperaturen erzeugt.
• Eingesetzt in Widerstandsschweißgeräten und Widerstandsschweißmaschinen, unterstützt er die präzise Positionierung von Bauteilen vor dem Schweißen.
• Er bewährt sich als Sensor für Punktschweißgeräte und unterstützt die Automatisierung des Widerstandsschweißens in Fertigungslinien.
• Er kommt in Widerstandsschweißrobotern als induktiver Sensor für Widerstandsschweißroboter zum Einsatz und arbeitet in unmittelbarer Nähe des Schweißpunkts.

Vorteile/Merkmale

• Da er temperaturbeständig ist, kann er in unmittelbarer Nähe der Wärmezone arbeiten, ohne dass die Elektronik überhitzt.
• Die verschmutzungsbeständige und staubbeständige Sensorfläche hält die Erfassungsempfindlichkeit auch bei starker Staubbelastung in der Produktionshalle stabil.
• Er bewährt sich unter schweren Einsatzbedingungen, wie sie für Schweiß- und Widerstandsschweißhallen typisch sind, in denen Sensoren Vibrationen und Verschmutzung ausgesetzt sind.
• Als Industriesensor für raue Bedingungen wird er gerne für anspruchsvolle Industrieanwendungen und anspruchsvolle Schweißanwendungen gewählt.
• Die gegen die Schweißumgebung und gegen Spritzer im Schweißprozess beständige Konstruktion verlängert die tatsächliche Einsatzdauer des Sensors in der Linie.

Wann dieses Modell wählen

• Wenn der Schweißprozess eine berührungslose Erfassung der Bauteilanwesenheit erfordert.
• Wenn ein Sensor für den Einsatz in einer anspruchsvollen Widerstandsschweißumgebung benötigt wird.
• Wenn die Erfassung eines Bauteils in einer automatischen Schweiß- oder Widerstandsschweißlinie benötigt wird.
• Wenn das Modell die Automatisierung des Widerstandsschweißprozesses durch Positionskontrolle des Bauteils unterstützen soll.
