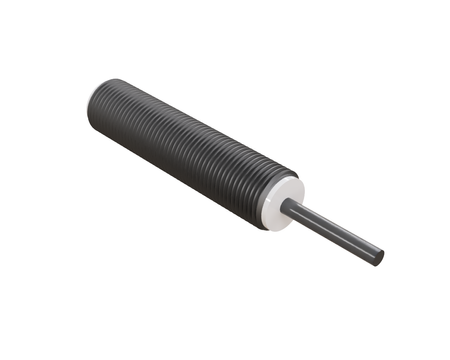

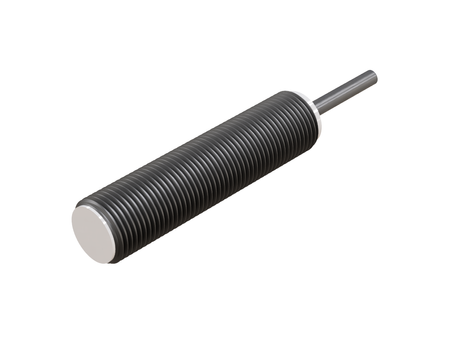

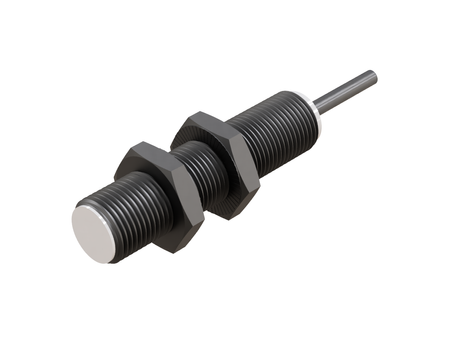

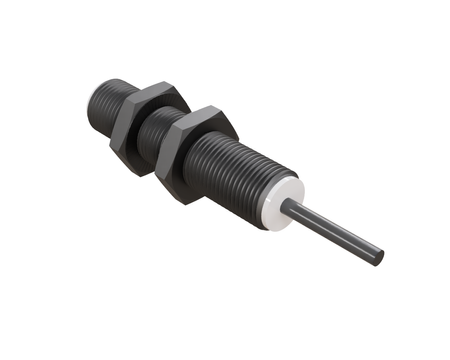

Induktiver Sensor M12 für Schweißprozesse 50 mm Kabel 2m NPN NO Sn = 2 mm

Der induktive Sensor NWI12001 für die Schweißtechnik wurde für Anwendungen entwickelt, die Beständigkeit gegen Abrieb, Stöße, Verschmutzung und Dauerbetrieb in rauer industrieller Umgebung erfordern.

Die Baugröße M12 ermöglicht eine bequeme Montage an den in der Industrie üblichen Halterungen von Schweißrobotern, Ø12 x 50 mm sind Abmessungen, die einen schnellen Sensortausch ermöglichen, ohne die gesamte Schweißperipherie zu demontieren.

Technische Spezifikation:

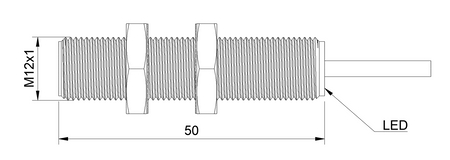

• Durchmesser: M12, Abmessungen, die eine einfache Integration in gängiges Schweißzubehör ermöglichen
• Länge: 50 mm, geringe Baulänge, die die Montage in dicht verbauten Schweißarbeitsplätzen erleichtert
• Erfassungsbereich: 2 mm, stabile Metallerfassung selbst in der Nähe des elektromagnetischen Felds des Schweißgeräts
• Gehäuse: Mit Gewinde, das Gewindegehäuse ermöglicht eine präzise Positionierung des Sensors zum Schweißpunkt
• Gehäusematerial: Messing mit PTFE-Beschichtung, die PTFE-Beschichtung erhöht die Beständigkeit des Gehäuses gegen die für die Schweißumgebung typische Verschmutzung
• Material der Sensorfläche: PTFE, die PTFE-Sensorfläche verhindert das Anhaften von Metallspritzern, die beim Schweißen und Widerstandsschweißen entstehen
• Montage: Bündige Montage (flush), die bündige Ausführung ermöglicht das Einlassen des Sensors in die Metallhalterung des Schweißarbeitsplatzes
• Schaltfunktion: normal geöffnet (NO), die NO-Funktion erleichtert die Integration in die meisten vorhandenen Steuerungen von Widerstandsschweißgeräten
• Ausgangstyp: NPN, NPN-Ausgang kompatibel mit den in der Schweißautomatisierung gängigen Steuerungen
• Anschluss: mit einem Kabel von 2 m, das Kabel in geeigneter Länge erleichtert die Verlegung fernab der heißesten Schweißzone
• Versorgungsspannung: DC 10-30V, Standardspannungsbereich kompatibel mit der Versorgung der meisten Schaltschränke von Schweißlinien
• EMV-Störfestigkeit: ja, nachgewiesene Störfestigkeit gegen elektromagnetische Störungen, die von Widerstandsschweißgeräten und Schweißrobotern erzeugt werden
• Katalognummer: W1CF-M1202N-O3U2

Anwendung

• Er bewährt sich als Sensor für Schweißanwendungen und Sensor für den Schweißeinsatz, wo eine stabile Erfassung von Metallteilen entscheidend ist.
• Es handelt sich um eine Lösung der Klasse Sensoren für Schweißzellen und induktive Sensoren für Schweißzellen, die in geschlossenen Arbeitsbereichen von Robotern eingesetzt wird.
• Er eignet sich hervorragend für Schweißarbeitsplätze und automatische Schweißarbeitsplätze, an denen ein reproduzierbarer Betrieb ohne Stillstände gefordert ist.
• Er wird in Schweißmaschinen sowie als induktiver Sensor für Schweißmaschinen eingesetzt, der Position und Anwesenheit von Bauteilen überwacht.
• Er kommt in Schweißrobotern als induktiver Sensor für Schweißroboter zum Einsatz und sorgt für eine sichere Erfassung im Arbeitszyklus.

Vorteile/Merkmale

• Der Sensor ist spritzerbeständig gegenüber Spritzern, die beim Schweißen und Widerstandsschweißen entstehen, wodurch das Risiko einer Beschädigung der Sensorfläche verringert wird.
• Für den Einsatz in der Schweißumgebung ausgelegt, behält er trotz rauer Umgebungsbedingungen stabile Kennwerte.
• Er bewährt sich unter rauen Schweißbedingungen, unter anderem bei erhöhter Temperatur und starker Staubbelastung im Arbeitsbereich.
• Als induktiver Sensor für raue Industriebedingungen behält er auch bei intensivem Dauereinsatz eine reproduzierbare Erfassung.
• Die Beständigkeit gegen raue Einsatzbedingungen ermöglicht die Montage nahe am Schweißpunkt, ohne die Zuverlässigkeit zu beeinträchtigen.

Wann dieses Modell wählen

• Wenn ein induktiver Sensor für eine Schweißzelle mit Schweißspritzern benötigt wird.
• Wenn der Widerstandsschweißprozess eine berührungslose Erfassung von Metallteilen erfordert.
• Wenn der Sensor an einem Ort eingesetzt werden soll, der gleichzeitig Spritzern und elektromagnetischen Störungen ausgesetzt ist.
• Wenn die Anwendung einen Sensor für eine robotergestützte Widerstandsschweißlinie erfordert.
