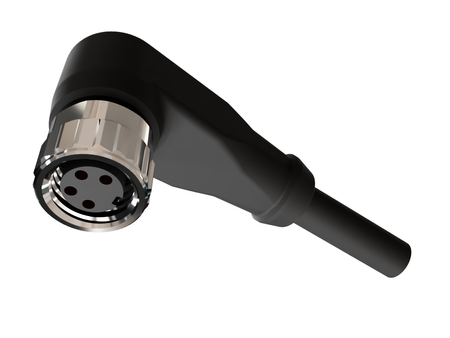

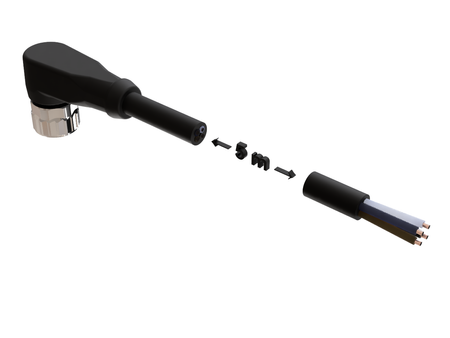

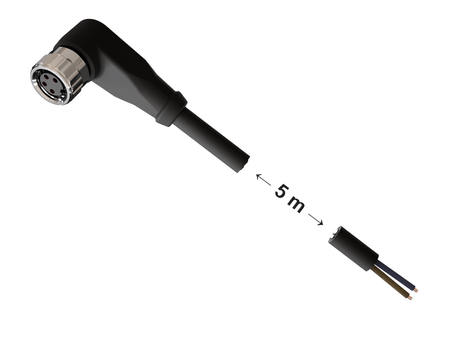

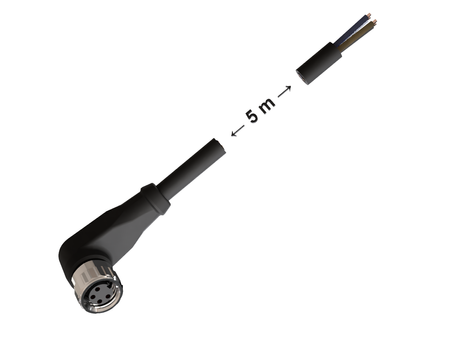

Anschlusskabel M8 4 pin Buchse gewinkelt, Kabel PVC 5 m mit offenen Enden
- ● Buchse M8 4-polig, gewinkelte Bauform, A-kodiert
- ● Leitung PVC 5 m, 4x0,25 mm²
- ● Freies Ende – direkt auf die Klemme im Schaltschrank
- ● Umspritzter Steckverbinder, sofort einsetzbar
- ● 50 V AC / 60 V DC, max. 4 A, IP67
- ● Betriebsbereich −25…+80 °C
Abonnementprodukte in Ihrem Einkaufswagen
Legen Sie einen Lieferrhythmus für alle Abonnementprodukte in Ihrem Einkaufswagen fest:
Abonnementprodukte in Ihrem Einkaufswagen
Sensorleitung M8, 5 m lang, mit PVC-Mantel und werkseitig umspritzter, gewinkelter 4-poliger Buchse (A-kodiert). Das andere Ende ist ein offenes Leitungsende – die Adern werden direkt an eine Klemmleiste oder ein Eingangsmodul angeschlossen, ohne Löten und ohne Konfektionieren eines Steckverbinders. Die Buchse wird auf den M8-Stecker des Sensors geschraubt; die Leitung wird im 90°-Winkel abgeführt.
Passende Sensoren
Für M8-Sensoren mit PNP- oder NPN-Ausgang – mit einem Ausgang oder mit zwei Ausgängen NO und NC (bei Nexotec-Sensoren liegt der NO-Ausgang an Pin 4 und der NC-Ausgang an Pin 2).

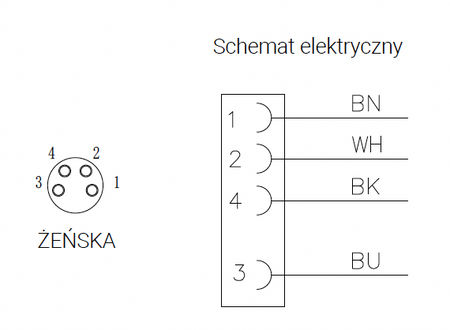

Pinbelegung und Aderfarben – M8 4-polig
| Pin | Aderfarbe | Funktion bei Nexotec-Sensoren |
|---|---|---|
| 1 | braun (BN) | Versorgung + (L+) |
| 2 | weiß (WH) | zweiter Ausgang (NC) |
| 3 | blau (BU) | Versorgung 0 V (L−) |
| 4 | schwarz (BK) | Ausgang (NO) |
Der Steckverbinder ist nach IEC 61076-2-104 ausgeführt (A-kodiert) und passt daher auch zu Sensoren anderer Marken mit A-kodiertem M8-Stecker.
Montage und Einsatzbedingungen
Mantel: PVC, schwarz. Die Leitung ist nicht schleppkettenfähig. Bei bewegter Verlegung beträgt der minimale Biegeradius das 10-Fache des Durchmessers, also ca. 47 mm. Betriebstemperatur: −40 bis +80 °C bei fester Verlegung, −25 bis +80 °C bei bewegter Verlegung.
Technische Daten
- Steckverbinder: M8, 4-polig, A-kodiert, Buchse, gewinkelt 90°
- Leitung: PVC, schwarz, 5 m, 4 × 0,25 mm² (23 AWG), Durchmesser ca. 4,7 mm, ungeschirmt
- Bemessungsspannung: 50 V AC / 60 V DC
- Bemessungsstrom: max. 4 A (bei 40 °C)
- Schutzart: IP67 (verschraubt)
- Betriebstemperatur: −40…+80 °C (fest verlegt), −25…+80 °C (bewegt)
- Steckzyklen: mindestens 100
- Werkstoffe: Umspritzung TPU, Dichtung NBR, Kontakte Kupfer vergoldet
- Norm des Steckverbinders: IEC 61076-2-104
Häufige Fragen
Welche Aderfarben hat die Leitung M8 4-polig?
Pin 1 – braun, Pin 2 – weiß, Pin 3 – blau, Pin 4 – schwarz.
Ist die Leitung schleppkettenfähig?
Nein. Diese Leitung ist nicht für Schleppketten ausgelegt.
Ist die Leitung geschirmt?
Nein, die Leitung ist ungeschirmt.
Ist die Leitung für einen NPN-Sensor geeignet?
Ja. Aderfarben und Pinbelegung sind bei PNP- und NPN-Sensoren gleich.
Passt sie zu Sensoren anderer Marken?
Ja, zu Sensoren mit A-kodiertem M8-Stecker – der Steckverbinder ist nach IEC 61076-2-104 ausgeführt.
Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.
Welche Längen und Ausführungen gibt es noch?
Neben dieser Variante bieten wir Leitungen M8 4-polig mit Buchse in folgenden Ausführungen an: gerade PUR 5 m; gerade PVC 2 m; gerade PVC 5 m; gewinkelt PUR 5 m.
Ist der Steckverbinder auch ohne verschraubte Überwurfmutter dicht?
Nein. Die Schutzart IP67 gilt für einen gesteckten und mit der Überwurfmutter verschraubten Steckverbinder.
