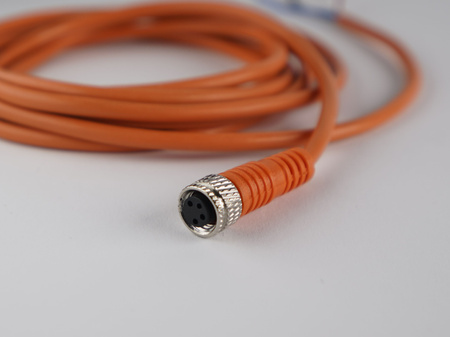

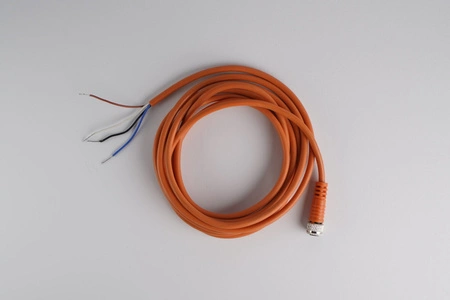

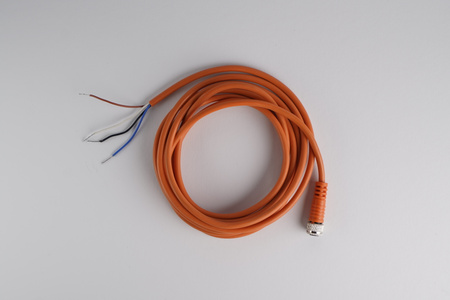

Anschlusskabel M8 4 pin Buchse gerade, Kabel PVC 2 m mit offenen Enden
- ● Buchse M8 4-polig, gerade Bauform, A-kodiert
- ● Leitung PVC 2 m, 4x0,25 mm²
- ● Freies Ende – direkt auf die Klemme im Schaltschrank
- ● Umspritzter Steckverbinder, sofort einsetzbar
- ● 60 V AC / 75 V DC, max. 4 A, IP67
- ● Betriebsbereich −25…+90 °C
Abonnementprodukte in Ihrem Einkaufswagen
Legen Sie einen Lieferrhythmus für alle Abonnementprodukte in Ihrem Einkaufswagen fest:
Abonnementprodukte in Ihrem Einkaufswagen

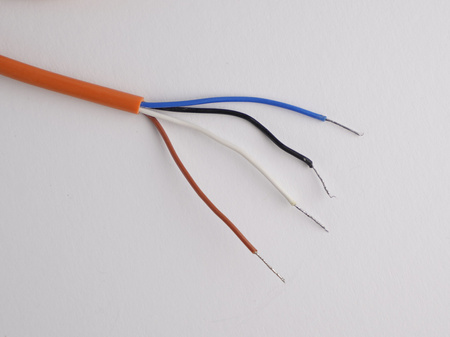

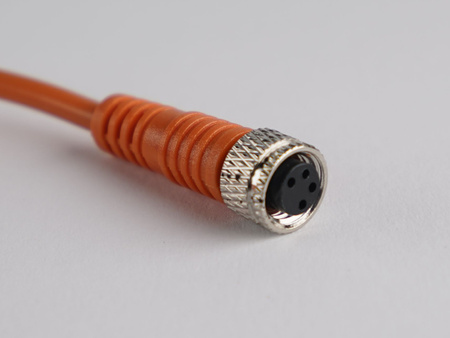

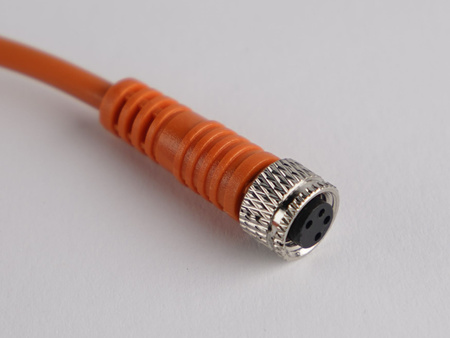

Sensorleitung M8, 2 m lang, mit PVC-Mantel und werkseitig umspritzter, gerader 4-poliger Buchse (A-kodiert). Das andere Ende ist ein offenes Leitungsende – die Adern werden direkt an eine Klemmleiste oder ein Eingangsmodul angeschlossen, ohne Löten und ohne Konfektionieren eines Steckverbinders. Die Buchse wird auf den M8-Stecker des Sensors geschraubt; der Leitungsabgang ist axial.
Passende Sensoren

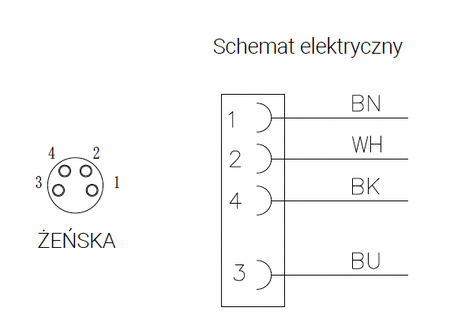

Für M8-Sensoren mit PNP- oder NPN-Ausgang – mit einem Ausgang oder mit zwei Ausgängen NO und NC (bei Nexotec-Sensoren liegt der NO-Ausgang an Pin 4 und der NC-Ausgang an Pin 2).
Montage und Einsatzbedingungen
Mantel: PVC, schwarz. Betriebstemperatur: −25…+90 °C.
Technische Daten
- Steckverbinder: M8, 4-polig, A-kodiert, Buchse, gerade
- Leitung: PVC, schwarz, 2 m, 4 × 0,25 mm², ungeschirmt
- Bemessungsspannung: 60 V AC / 75 V DC
- Bemessungsstrom: max. 4 A (bei 40 °C)
- Schutzart: IP67 (verschraubt)
- Betriebstemperatur: −25…+90 °C
- Werkstoffe: Umspritzung TPU, Dichtung NBR, Kontakte Kupfer vergoldet
Häufige Fragen
Ist die Leitung geschirmt?
Nein, die Leitung ist ungeschirmt.
Ist die Leitung für einen NPN-Sensor geeignet?
Ja. Aderfarben und Pinbelegung sind bei PNP- und NPN-Sensoren gleich.
Welche Längen und Ausführungen gibt es noch?
Neben dieser Variante bieten wir Leitungen M8 4-polig mit Buchse in folgenden Ausführungen an: gerade PUR 5 m; gerade PVC 5 m; gewinkelt PUR 5 m; gewinkelt PVC 5 m.
Ist der Steckverbinder auch ohne verschraubte Überwurfmutter dicht?
Nein. Die Schutzart IP67 gilt für einen gesteckten und mit der Überwurfmutter verschraubten Steckverbinder.
