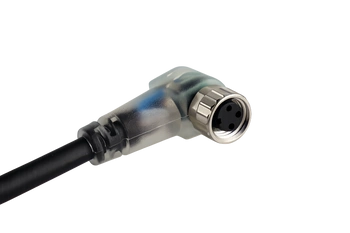

Anschlusskabel M8 3 pin Buchse gewinkelt, LED-Anzeige, Kabel PVC 3 m mit offenen Enden

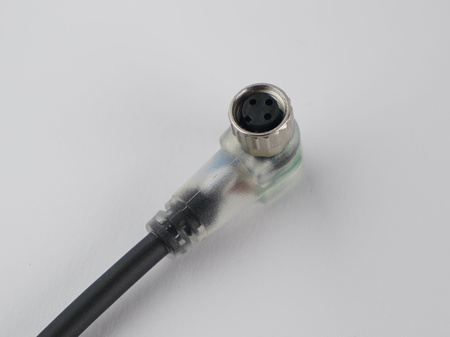

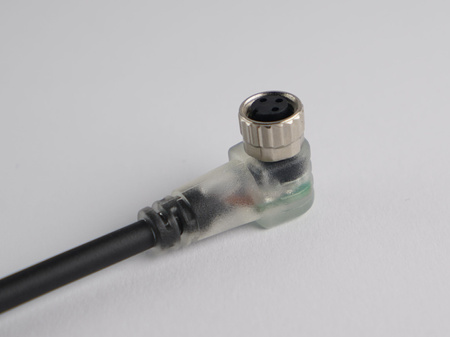

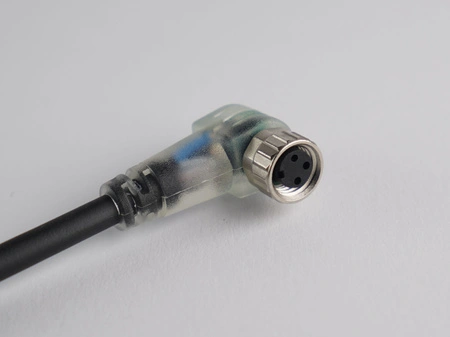

- ● Buchse M8 3-polig, gewinkelte Bauform, A-kodiert
- ● Leitung PVC 3 m, 3x0,25 mm²
- ● Freies Ende – direkt auf die Klemme im Schaltschrank
- ● LED zeigt den Schaltzustand an
- ● 24 V DC, max. 3 A, IP67
- ● Betriebsbereich −25…+80 °C
Abonnementprodukte in Ihrem Einkaufswagen
Legen Sie einen Lieferrhythmus für alle Abonnementprodukte in Ihrem Einkaufswagen fest:
Abonnementprodukte in Ihrem Einkaufswagen

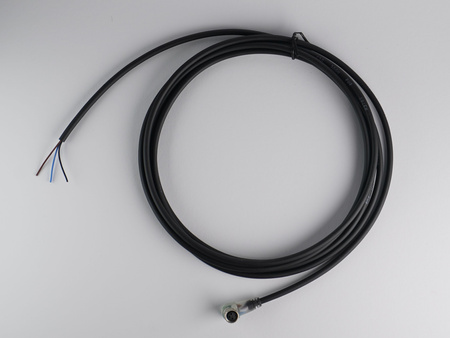

Sensorleitung M8, 3 m lang, mit PVC-Mantel und werkseitig umspritzter, gewinkelter 3-poliger Buchse (A-kodiert). Das andere Ende ist ein offenes Leitungsende – die Adern werden direkt an eine Klemmleiste oder ein Eingangsmodul angeschlossen, ohne Löten und ohne Konfektionieren eines Steckverbinders. Die Buchse wird auf den M8-Stecker des Sensors geschraubt; die Leitung wird im 90°-Winkel abgeführt.
Passende Sensoren
Für M8-Sensoren mit einem PNP-Ausgang (NO oder NC). Die gelbe LED liegt zwischen dem Sensorausgang und Pin 3 (0 V) und leuchtet daher bei einem PNP-Ausgang – für NPN-Sensoren wählen Sie die Ausführung ohne LED.

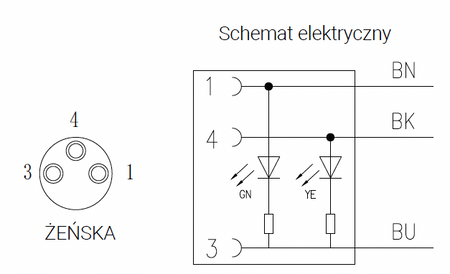

Pinbelegung und Aderfarben – M8 3-polig
| Pin | Aderfarbe | Funktion bei Nexotec-Sensoren |
|---|---|---|
| 1 | braun (BN) | Versorgung + (L+) |
| 3 | blau (BU) | Versorgung 0 V (L−) |
| 4 | schwarz (BK) | Ausgang |
Der Steckverbinder ist nach IEC 61076-2-104 ausgeführt (A-kodiert) und passt daher auch zu Sensoren anderer Marken mit A-kodiertem M8-Stecker.
LEDs im Steckverbinder

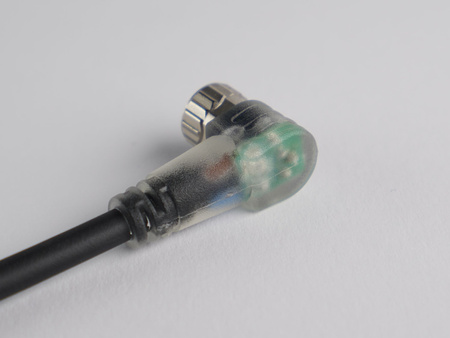

Im Steckverbinder sitzen zwei LEDs: Die grüne liegt zwischen Pin 1 und 3 und leuchtet, wenn der Sensor versorgt wird; die gelbe liegt zwischen Ausgang und Pin 3 und leuchtet, wenn der PNP-Ausgang durchgeschaltet ist.
Montage und Einsatzbedingungen
Mantel: PVC, schwarz. Die Leitung ist nicht schleppkettenfähig. Bei bewegter Verlegung beträgt der minimale Biegeradius das 10-Fache des Durchmessers, also ca. 44 mm. Betriebstemperatur: −40 bis +80 °C bei fester Verlegung, −25 bis +80 °C bei bewegter Verlegung.
Technische Daten

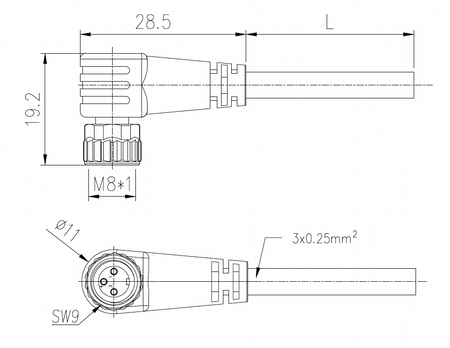

- Steckverbinder: M8, 3-polig, A-kodiert, Buchse, gewinkelt 90°
- Leitung: PVC, schwarz, 3 m, 3 × 0,25 mm² (23 AWG), Durchmesser ca. 4,4 mm, ungeschirmt
- Bemessungsspannung: 24 V DC
- Bemessungsstrom: max. 3 A (bei 40 °C)
- Schutzart: IP67 (verschraubt)
- Betriebstemperatur: −40…+80 °C (fest verlegt), −25…+80 °C (bewegt)
- Anzeige: grüne LED (Versorgung) und gelbe LED (PNP-Ausgang)
- Steckzyklen: mindestens 100
- Werkstoffe: Umspritzung TPU, Dichtung NBR, Kontakte Kupfer vergoldet
- Norm des Steckverbinders: IEC 61076-2-104
Häufige Fragen
Welche Aderfarben hat die Leitung M8 3-polig?
Pin 1 – braun, Pin 3 – blau, Pin 4 – schwarz.
Ist die Leitung schleppkettenfähig?
Nein. Diese Leitung ist nicht für Schleppketten ausgelegt.
Ist die Leitung geschirmt?
Nein, die Leitung ist ungeschirmt.
Ist die Leitung für einen NPN-Sensor geeignet?
Nein – die gelbe LED leuchtet bei einem PNP-Ausgang. Für einen NPN-Sensor wählen Sie eine Leitung ohne LED.
Passt sie zu Sensoren anderer Marken?
Ja, zu Sensoren mit A-kodiertem M8-Stecker – der Steckverbinder ist nach IEC 61076-2-104 ausgeführt.
Was ist der Unterschied zur Ausführung ohne LED?
Diese Ausführung hat im Steckverbinder LEDs für Versorgung und PNP-Ausgang. Die Ausführung ohne LED hat dieselbe Belegung der drei Adern, jedoch keine LEDs, und eignet sich daher auch für NPN-Sensoren.
Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.
Welche Längen und Ausführungen gibt es noch?
Neben dieser Variante bieten wir Leitungen M8 3-polig mit Buchse und LEDs in folgenden Ausführungen an: gerade PUR 3 m; gerade PVC 3 m; gewinkelt PUR 3 m.
Ist der Steckverbinder auch ohne verschraubte Überwurfmutter dicht?
Nein. Die Schutzart IP67 gilt für einen gesteckten und mit der Überwurfmutter verschraubten Steckverbinder.
