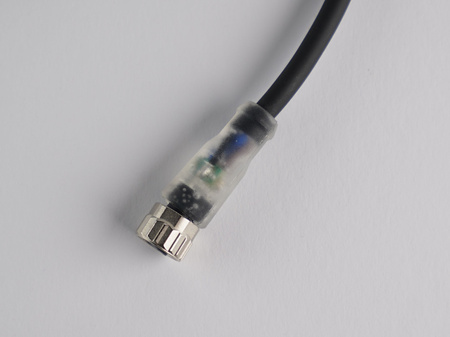

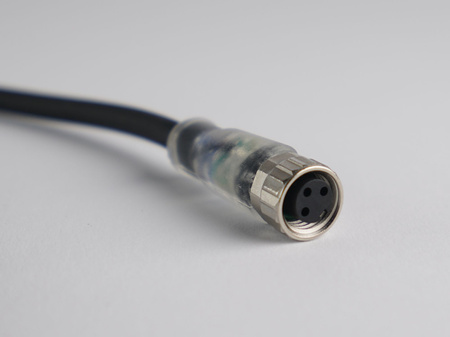

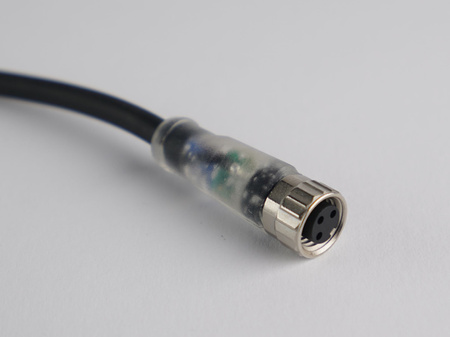

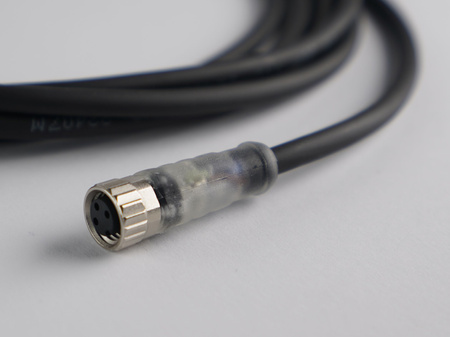

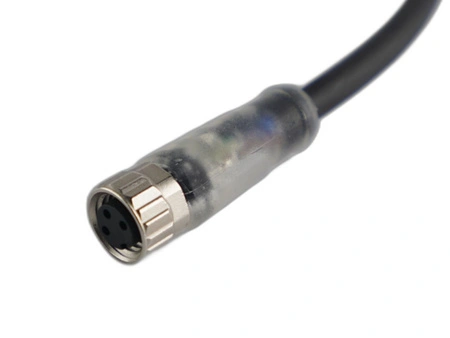

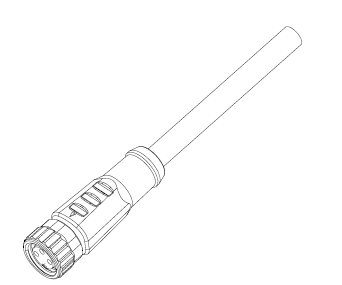

Anschlusskabel M8 3 pin Buchse gerade, LED-Anzeige, Kabel PUR 3 m mit offenen Enden
- ● Buchse M8 3-polig, gerade Bauform, A-kodiert
- ● Leitung PUR 3 m, 3x0,25 mm²
- ● Freies Ende – direkt auf die Klemme im Schaltschrank
- ● LED zeigt den Schaltzustand an
- ● 24 V DC, max. 3 A, IP67
- ● Betriebsbereich −25…+80 °C
Abonnementprodukte in Ihrem Einkaufswagen
Legen Sie einen Lieferrhythmus für alle Abonnementprodukte in Ihrem Einkaufswagen fest:
Abonnementprodukte in Ihrem Einkaufswagen

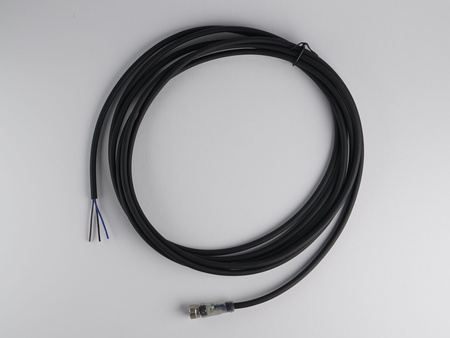

Sensorleitung M8, 3 m lang, mit PUR-Mantel und werkseitig umspritzter, gerader 3-poliger Buchse (A-kodiert). Das andere Ende ist ein offenes Leitungsende – die Adern werden direkt an eine Klemmleiste oder ein Eingangsmodul angeschlossen, ohne Löten und ohne Konfektionieren eines Steckverbinders. Die Buchse wird auf den M8-Stecker des Sensors geschraubt; der Leitungsabgang ist axial.
Passende Sensoren
Für M8-Sensoren mit einem PNP-Ausgang (NO oder NC). Die gelbe LED liegt zwischen dem Sensorausgang und Pin 3 (0 V) und leuchtet daher bei einem PNP-Ausgang – für NPN-Sensoren wählen Sie die Ausführung ohne LED.

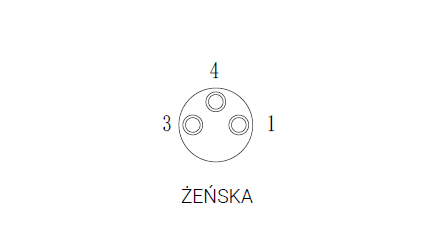

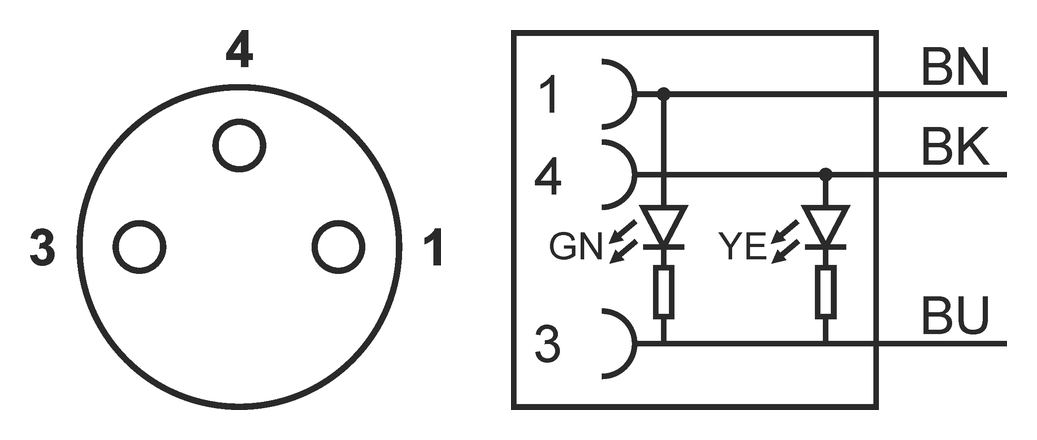

Pinbelegung und Aderfarben – M8 3-polig
| Pin | Aderfarbe | Funktion bei Nexotec-Sensoren |
|---|---|---|
| 1 | braun (BN) | Versorgung + (L+) |
| 3 | blau (BU) | Versorgung 0 V (L−) |
| 4 | schwarz (BK) | Ausgang |
Der Steckverbinder ist nach IEC 61076-2-104 ausgeführt (A-kodiert) und passt daher auch zu Sensoren anderer Marken mit A-kodiertem M8-Stecker.

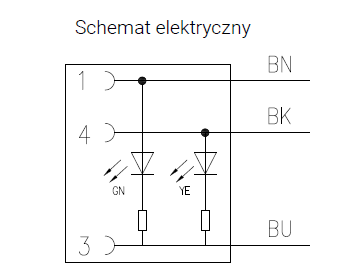

LEDs im Steckverbinder
Im Steckverbinder sitzen zwei LEDs: Die grüne liegt zwischen Pin 1 und 3 und leuchtet, wenn der Sensor versorgt wird; die gelbe liegt zwischen Ausgang und Pin 3 und leuchtet, wenn der PNP-Ausgang durchgeschaltet ist.
Montage und Einsatzbedingungen
Mantel: PUR, schwarz. Die Leitung ist nicht schleppkettenfähig. Bei bewegter Verlegung beträgt der minimale Biegeradius das 10-Fache des Durchmessers, also ca. 44 mm. Betriebstemperatur: −40 bis +80 °C bei fester Verlegung, −25 bis +80 °C bei bewegter Verlegung.

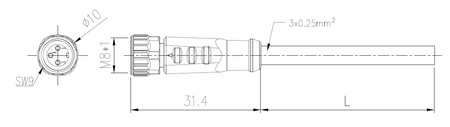

Technische Daten
- Steckverbinder: M8, 3-polig, A-kodiert, Buchse, gerade
- Leitung: PUR, schwarz, 3 m, 3 × 0,25 mm² (23 AWG), Durchmesser ca. 4,4 mm, ungeschirmt
- Bemessungsspannung: 24 V DC
- Bemessungsstrom: max. 3 A (bei 40 °C)
- Schutzart: IP67 (verschraubt)
- Betriebstemperatur: −40…+80 °C (fest verlegt), −25…+80 °C (bewegt)
- Anzeige: grüne LED (Versorgung) und gelbe LED (PNP-Ausgang)
- Steckzyklen: mindestens 100
- Werkstoffe: Umspritzung TPU, Dichtung NBR, Kontakte Kupfer vergoldet
- Norm des Steckverbinders: IEC 61076-2-104
Häufige Fragen
Welche Aderfarben hat die Leitung M8 3-polig?
Pin 1 – braun, Pin 3 – blau, Pin 4 – schwarz.
Ist die Leitung schleppkettenfähig?
Nein. Diese Leitung ist nicht für Schleppketten ausgelegt.
Ist die Leitung geschirmt?
Nein, die Leitung ist ungeschirmt.
Ist die Leitung für einen NPN-Sensor geeignet?
Nein – die gelbe LED leuchtet bei einem PNP-Ausgang. Für einen NPN-Sensor wählen Sie eine Leitung ohne LED.
Passt sie zu Sensoren anderer Marken?
Ja, zu Sensoren mit A-kodiertem M8-Stecker – der Steckverbinder ist nach IEC 61076-2-104 ausgeführt.
Was ist der Unterschied zur Ausführung ohne LED?
Diese Ausführung hat im Steckverbinder LEDs für Versorgung und PNP-Ausgang. Die Ausführung ohne LED hat dieselbe Belegung der drei Adern, jedoch keine LEDs, und eignet sich daher auch für NPN-Sensoren.
Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.
Welche Längen und Ausführungen gibt es noch?
Neben dieser Variante bieten wir Leitungen M8 3-polig mit Buchse und LEDs in folgenden Ausführungen an: gerade PVC 3 m; gewinkelt PUR 3 m; gewinkelt PVC 3 m.
Ist der Steckverbinder auch ohne verschraubte Überwurfmutter dicht?
Nein. Die Schutzart IP67 gilt für einen gesteckten und mit der Überwurfmutter verschraubten Steckverbinder.
Für dieses Produkt gilt eine Garantie von 24 Monaten ab Kaufdatum. Garantiefälle melden Sie über das Reklamationsformular in unserem Shop. Ihre gesetzlichen Gewährleistungsrechte werden durch die Garantie nicht eingeschränkt.
