Anschlusskabel M12 4 pin Buchse gerade, LED-Anzeige, Kabel PUR 3 m mit offenen Enden

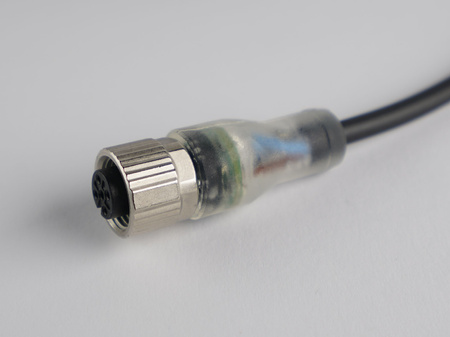

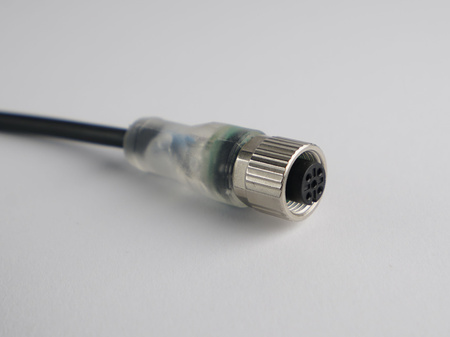

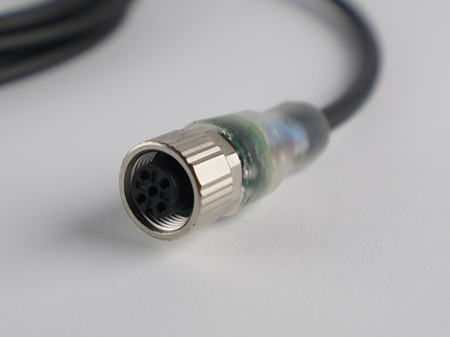

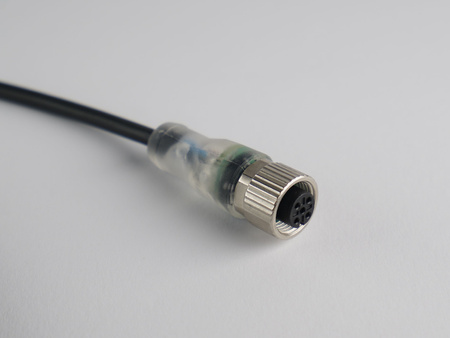

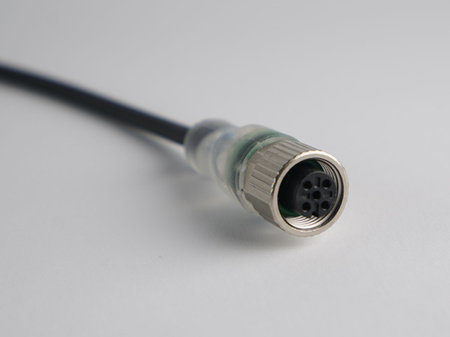

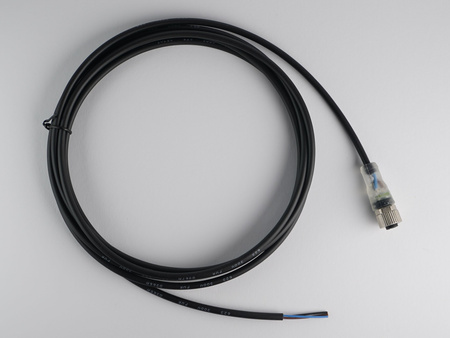

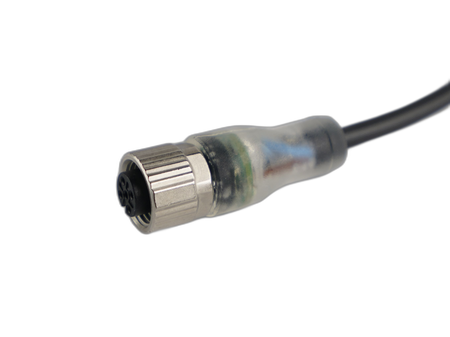

Sensorleitung M12, 3 m lang, mit PUR-Mantel und werkseitig umspritzter, gerader 4-poliger Buchse (A-kodiert). Das andere Ende ist ein offenes Leitungsende – die Adern werden direkt an eine Klemmleiste oder ein Eingangsmodul angeschlossen, ohne Löten und ohne Konfektionieren eines Steckverbinders. Die Buchse wird auf den M12-Stecker des Sensors geschraubt; der Leitungsabgang ist axial.

Passende Sensoren

Für M12-Sensoren mit einem PNP-Ausgang (NO oder NC). Die gelbe LED liegt zwischen dem Sensorausgang und Pin 3 (0 V) und leuchtet daher bei einem PNP-Ausgang – für NPN-Sensoren wählen Sie die Ausführung ohne LED. Für Sensoren mit zwei Ausgängen (NO und NC) ist diese Leitung nicht geeignet: Pin 2 und 4 sind im Steckverbinder gebrückt und auf eine schwarze Ader geführt.

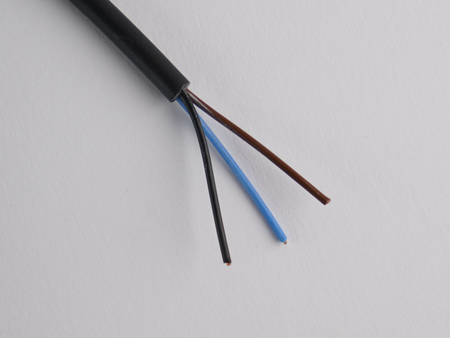

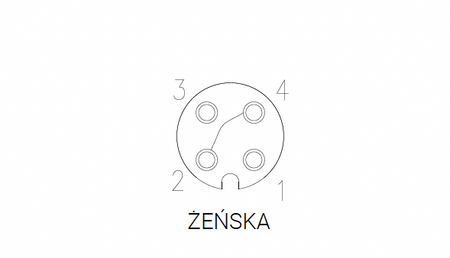

Pinbelegung und Aderfarben – M12 4-polig

Pin	Aderfarbe	Funktion bei Nexotec-Sensoren
1	braun (BN)	Versorgung + (L+)
2 und 4	schwarz (BK)	Ausgang (Pins im Steckverbinder gebrückt)
3	blau (BU)	Versorgung 0 V (L−)

Der Steckverbinder ist nach IEC 61076-2-101 ausgeführt (A-kodiert) und passt daher auch zu Sensoren anderer Marken mit A-kodiertem M12-Stecker.

LEDs im Steckverbinder

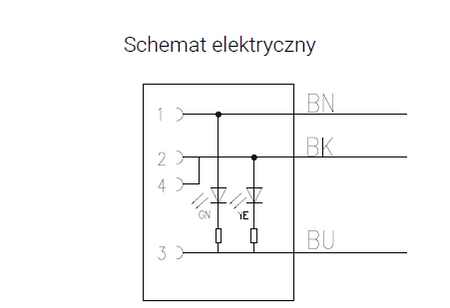

Im Steckverbinder sitzen zwei LEDs: Die grüne liegt zwischen Pin 1 und 3 und leuchtet, wenn der Sensor versorgt wird; die gelbe liegt zwischen Ausgang und Pin 3 und leuchtet, wenn der PNP-Ausgang durchgeschaltet ist.

Montage und Einsatzbedingungen

Mantel: PUR, schwarz. Die Leitung ist nicht schleppkettenfähig. Bei bewegter Verlegung beträgt der minimale Biegeradius das 10-Fache des Durchmessers, also ca. 44 mm. Betriebstemperatur: −40 bis +80 °C bei fester Verlegung, −25 bis +80 °C bei bewegter Verlegung.

Technische Daten

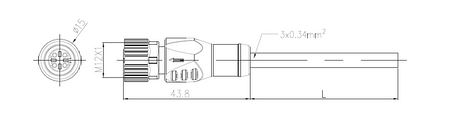

• Steckverbinder: M12, 4-polig, A-kodiert, Buchse, gerade
• Leitung: PUR, schwarz, 3 m, 3 × 0,34 mm² (22 AWG), Durchmesser ca. 4,4 mm, ungeschirmt
• Bemessungsspannung: 24 V DC
• Bemessungsstrom: max. 4 A (bei 40 °C)
• Schutzart: IP67 (verschraubt)
• Betriebstemperatur: −40…+80 °C (fest verlegt), −25…+80 °C (bewegt)
• Anzeige: grüne LED (Versorgung) und gelbe LED (PNP-Ausgang)
• Steckzyklen: mindestens 100
• Werkstoffe: Umspritzung TPU, Dichtung NBR, Kontakte Kupfer vergoldet
• Norm des Steckverbinders: IEC 61076-2-101

Häufige Fragen

Welche Aderfarben hat die Leitung M12 4-polig?
Pin 1 – braun, Pin 2 und 4 – schwarz, Pin 3 – blau.

Ist die Leitung schleppkettenfähig?
Nein. Diese Leitung ist nicht für Schleppketten ausgelegt.

Ist die Leitung geschirmt?
Nein, die Leitung ist ungeschirmt.

Ist die Leitung für einen NPN-Sensor geeignet?
Nein – die gelbe LED leuchtet bei einem PNP-Ausgang. Für einen NPN-Sensor wählen Sie eine Leitung ohne LED.

Passt sie zu Sensoren anderer Marken?
Ja, zu Sensoren mit A-kodiertem M12-Stecker – der Steckverbinder ist nach IEC 61076-2-101 ausgeführt.

Was ist der Unterschied zur Ausführung ohne LED?
Diese Ausführung hat im Steckverbinder LEDs für Versorgung und PNP-Ausgang. Die Ausführung ohne LED hat 4 Adern und führt Pin 2 und 4 getrennt heraus; sie eignet sich daher auch für Sensoren mit NO- und NC-Ausgang sowie für NPN-Sensoren.

Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.

Welche Längen und Ausführungen gibt es noch?
Neben dieser Variante bieten wir Leitungen M12 4-polig mit Buchse und LEDs in folgenden Ausführungen an: gerade PVC 3 m; gewinkelt PUR 3 m; gewinkelt PVC 3 m.

Ist der Steckverbinder auch ohne verschraubte Überwurfmutter dicht?
Nein. Die Schutzart IP67 gilt für einen gesteckten und mit der Überwurfmutter verschraubten Steckverbinder.
