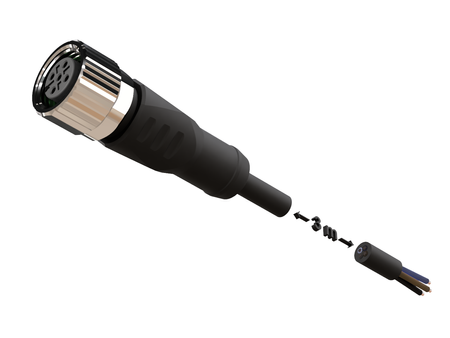

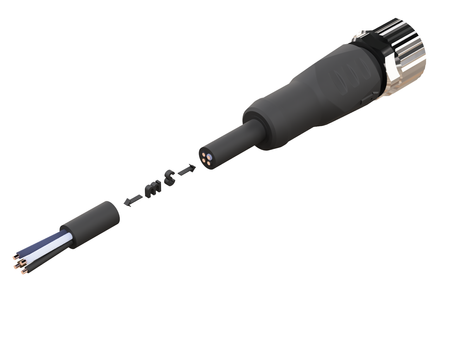

Anschlusskabel M12 4 pin Buchse gerade, Kabel PUR 3 m mit offenen Enden
- ● Buchse M12 4-polig, gerade Bauform, A-kodiert
- ● Leitung PUR 3 m, 4x0,34 mm²
- ● Freies Ende – direkt auf die Klemme im Schaltschrank
- ● Umspritzter Steckverbinder, sofort einsetzbar
- ● 250 V AC/DC, max. 4 A, IP67
- ● Betriebsbereich −25…+80 °C
Abonnementprodukte in Ihrem Einkaufswagen
Legen Sie einen Lieferrhythmus für alle Abonnementprodukte in Ihrem Einkaufswagen fest:
Abonnementprodukte in Ihrem Einkaufswagen

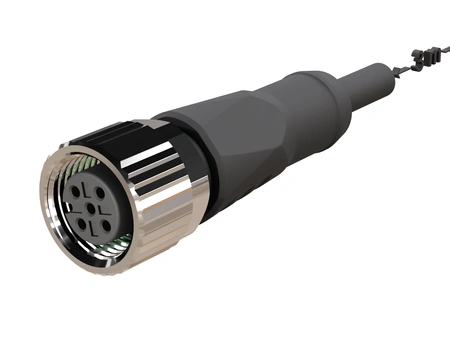

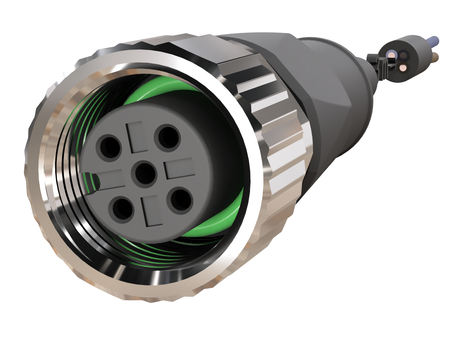

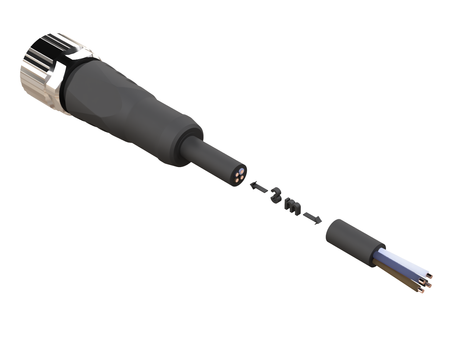

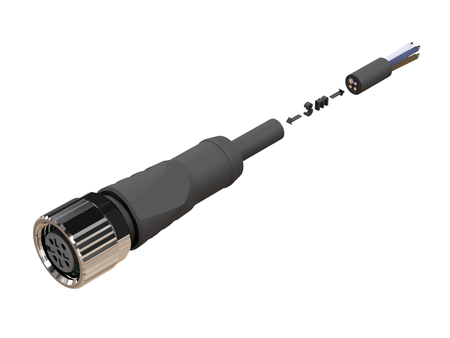

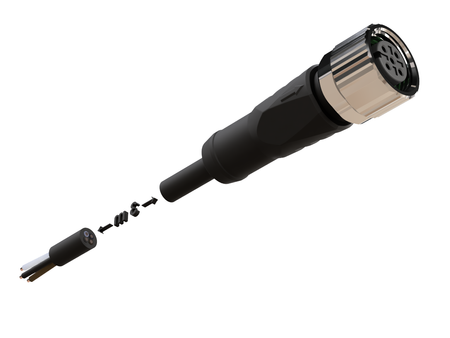

Sensorleitung M12, 3 m lang, mit PUR-Mantel und werkseitig umspritzter, gerader 4-poliger Buchse (A-kodiert). Das andere Ende ist ein offenes Leitungsende – die Adern werden direkt an eine Klemmleiste oder ein Eingangsmodul angeschlossen, ohne Löten und ohne Konfektionieren eines Steckverbinders. Die Buchse wird auf den M12-Stecker des Sensors geschraubt; der Leitungsabgang ist axial.
Passende Sensoren
Für M12-Sensoren mit PNP- oder NPN-Ausgang – mit einem Ausgang oder mit zwei Ausgängen NO und NC (bei Nexotec-Sensoren liegt der NO-Ausgang an Pin 4 und der NC-Ausgang an Pin 2).

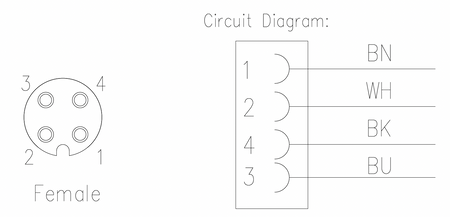

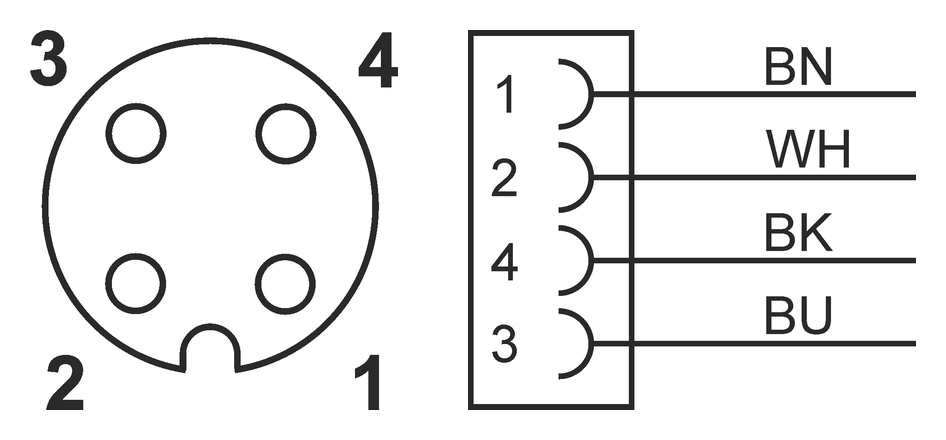

Pinbelegung und Aderfarben – M12 4-polig
| Pin | Aderfarbe | Funktion bei Nexotec-Sensoren |
|---|---|---|
| 1 | braun (BN) | Versorgung + (L+) |
| 2 | weiß (WH) | zweiter Ausgang (NC) |
| 3 | blau (BU) | Versorgung 0 V (L−) |
| 4 | schwarz (BK) | Ausgang (NO) |
Der Steckverbinder ist nach IEC 61076-2-101 ausgeführt (A-kodiert) und passt daher auch zu Sensoren anderer Marken mit A-kodiertem M12-Stecker.
Montage und Einsatzbedingungen
Mantel: PUR, schwarz. Die Leitung ist nicht schleppkettenfähig. Bei bewegter Verlegung beträgt der minimale Biegeradius das 10-Fache des Durchmessers, also ca. 48 mm. Betriebstemperatur: −40 bis +80 °C bei fester Verlegung, −25 bis +80 °C bei bewegter Verlegung.

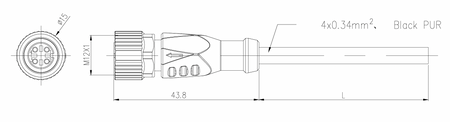

Technische Daten
- Steckverbinder: M12, 4-polig, A-kodiert, Buchse, gerade
- Leitung: PUR, schwarz, 3 m, 4 × 0,34 mm² (22 AWG), Durchmesser ca. 4,8 mm, ungeschirmt
- Bemessungsspannung: 250 V AC/DC
- Bemessungsstrom: max. 4 A (bei 40 °C)
- Schutzart: IP67 (verschraubt)
- Betriebstemperatur: −40…+80 °C (fest verlegt), −25…+80 °C (bewegt)
- Steckzyklen: mindestens 100
- Werkstoffe: Umspritzung TPU, Dichtung NBR, Kontakte Kupfer vergoldet
- Norm des Steckverbinders: IEC 61076-2-101
Häufige Fragen
Welche Aderfarben hat die Leitung M12 4-polig?
Pin 1 – braun, Pin 2 – weiß, Pin 3 – blau, Pin 4 – schwarz.
Ist die Leitung schleppkettenfähig?
Nein. Diese Leitung ist nicht für Schleppketten ausgelegt.
Ist die Leitung geschirmt?
Nein, die Leitung ist ungeschirmt.
Ist die Leitung für einen NPN-Sensor geeignet?
Ja. Aderfarben und Pinbelegung sind bei PNP- und NPN-Sensoren gleich.
Passt sie zu Sensoren anderer Marken?
Ja, zu Sensoren mit A-kodiertem M12-Stecker – der Steckverbinder ist nach IEC 61076-2-101 ausgeführt.
Gibt es eine Ausführung mit LED?
Ja – Leitungen M12 4-polig mit LEDs zeigen Versorgung und Schaltzustand an; sie sind für PNP-Sensoren mit einem Ausgang bestimmt.
Wie oft kann der Steckverbinder gesteckt werden?
Der Steckverbinder hält mindestens 100 Steckzyklen stand.
Welche Längen und Ausführungen gibt es noch?
Neben dieser Variante bieten wir Leitungen M12 4-polig mit Buchse in folgenden Ausführungen an: gerade PUR 5 m; gerade PVC 3 m; gewinkelt PUR 3 m; gewinkelt PUR 5 m; gewinkelt PVC 3 m; gewinkelt PVC 5 m.
Ist der Steckverbinder auch ohne verschraubte Überwurfmutter dicht?
Nein. Die Schutzart IP67 gilt für einen gesteckten und mit der Überwurfmutter verschraubten Steckverbinder.
