Připojovací kabel M8 4 pin samice rovný, kabel PVC 5 m s otevřenými konci
- ● Konektor M8 4-pin samice, rovné provedení, kódování A
- ● Kabel PVC 5 m, 4x0,25 mm²
- ● Druhý konec volný – zapojíte přímo na svorkovnici
- ● Zalitý konektor, připraven k zapojení
- ● 50 V AC / 60 V DC, max. 4 A, IP67
- ● Provozní rozsah −25…+80 °C
Předplacené produkty v nákupním košíku
Nastavení jedné frekvence doručování pro všechny předplacené produkty v košíku každý den:
Předplacené produkty v nákupním košíku

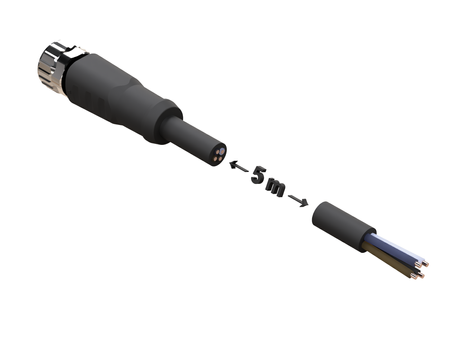

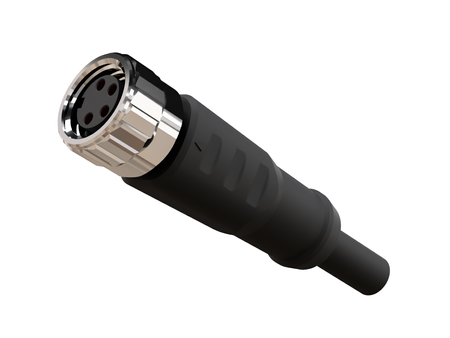

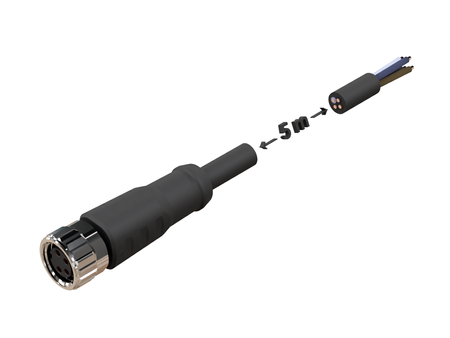

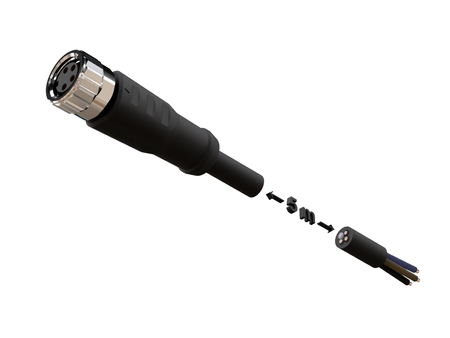

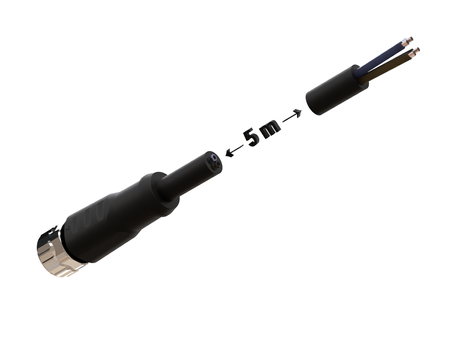

Kabel s konektorem M8 pro snímač: délka 5 m, plášť PVC, továrně zalitá přímá zásuvka 4-pin (samice, kódování A). Druhý konec je volný – žíly se zapojují přímo do svorkovnice nebo vstupního modulu, bez pájení a bez montáže konektoru. Zásuvka se našroubuje na vidlici snímače M8 a kabel vychází v ose konektoru.
Pro jaké snímače
Pro snímače M8 s výstupem PNP nebo NPN – s jedním výstupem nebo se dvěma výstupy NO a NC (u snímačů Nexotec je výstup NO na pinu 4 a NC na pinu 2).

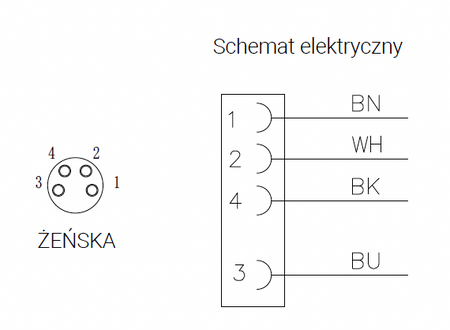

Zapojení pinů a barvy žil – M8 4-pin
| Pin | Barva žíly | Funkce u snímačů Nexotec |
|---|---|---|
| 1 | hnědá (BN) | napájení + (L+) |
| 2 | bílá (WH) | druhý výstup (NC) |
| 3 | modrá (BU) | napájení 0 V (L−) |
| 4 | černá (BK) | výstup (NO) |
Konektor je vyroben podle normy IEC 61076-2-104 (kódování A), takže se hodí i pro snímače jiných značek s vidlicí M8 s kódováním A.
Montáž a provozní podmínky
Plášť kabelu: PVC, černý. Kabel není určen do energetických řetězů. Při pohyblivém uložení je minimální poloměr ohybu 10 × průměr kabelu, tj. cca 47 mm. Provozní teplota: −40 až +80 °C při pevném uložení, −25 až +80 °C při pohyblivém uložení.

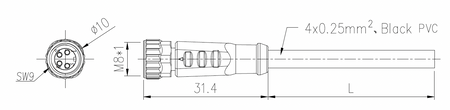

Technické údaje
- Konektor: M8, 4 piny, kódování A, zásuvka (samice), přímý
- Kabel: PVC, černý, 5 m, 4 × 0,25 mm² (23 AWG), průměr cca 4,7 mm, nestíněný
- Jmenovité napětí: 50 V AC / 60 V DC
- Jmenovitý proud: max. 4 A (40 °C)
- Stupeň krytí: IP67 (po dotažení matice)
- Provozní teplota: −40…+80 °C (pevné uložení), −25…+80 °C (pohyblivé uložení)
- Počet spojovacích cyklů: nejméně 100
- Materiály: tělo konektoru (zálivka) TPU, těsnění NBR, kontakty z pozlacené mědi
- Norma konektoru: IEC 61076-2-104
Časté dotazy
Jaké jsou barvy žil kabelu M8 4-pin?
Pin 1 – hnědá, pin 2 – bílá, pin 3 – modrá, pin 4 – černá.
Hodí se kabel do energetického řetězu?
Ne. Tento kabel není určen do energetických řetězů.
Je kabel stíněný?
Ne, jde o nestíněný kabel.
Hodí se pro snímač NPN?
Ano. Barvy žil a zapojení pinů jsou pro snímače PNP i NPN stejné.
Hodí se pro snímače jiných značek?
Ano, pro snímače s vidlicí M8 s kódováním A – konektor je vyroben podle normy IEC 61076-2-104.
Kolikrát lze konektor rozpojit?
Konektor vydrží nejméně 100 spojovacích cyklů.
Jaké další délky a provedení jsou k dispozici?
Kromě tohoto provedení nabízíme kabely M8 4-pin se zásuvkou v těchto variantách: přímý PUR 5 m; přímý PVC 2 m; úhlový PUR 5 m; úhlový PVC 5 m.
Je konektor těsný bez dotažení matice?
Ne. Stupeň krytí IP67 platí pro zasunutý konektor s dotaženou převlečnou maticí.
