Připojovací kabel M12 4 pin samice úhlový, LED indikace, kabel PUR 3 m s otevřenými konci
- ● Konektor M12 4-pin samice, úhlové provedení, kódování A
- ● Kabel PUR 3 m, 3x0,34 mm²
- ● Druhý konec volný – zapojíte přímo na svorkovnici
- ● LED dioda signalizuje stav výstupu
- ● 24 V DC, max. 4 A, IP67
- ● Provozní rozsah −25…+80 °C
Předplacené produkty v nákupním košíku
Nastavení jedné frekvence doručování pro všechny předplacené produkty v košíku každý den:
Předplacené produkty v nákupním košíku

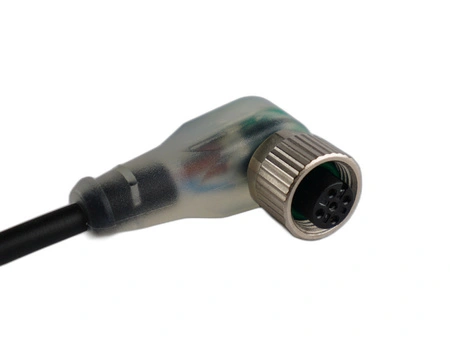

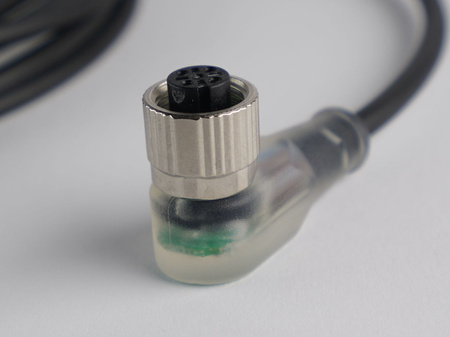

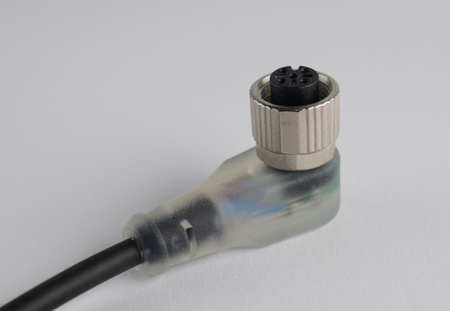

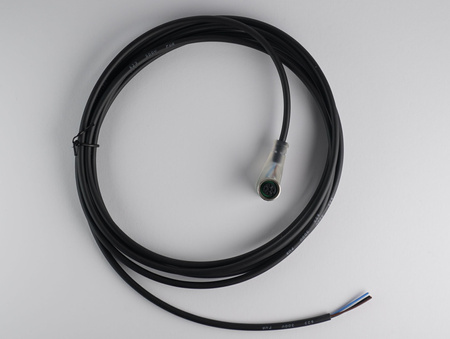

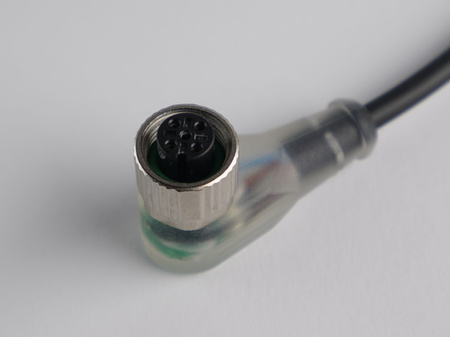

Kabel s konektorem M12 pro snímač: délka 3 m, plášť PUR, továrně zalitá úhlová zásuvka 4-pin (samice, kódování A). Druhý konec je volný – žíly se zapojují přímo do svorkovnice nebo vstupního modulu, bez pájení a bez montáže konektoru. Zásuvka se našroubuje na vidlici snímače M12 a kabel vychází z konektoru pod úhlem 90°.
Pro jaké snímače
Pro snímače M12 s jedním výstupem PNP (NO nebo NC). Žlutá LED je zapojena mezi výstup snímače a pin 3 (0 V), takže svítí při výstupu PNP – pro snímače NPN zvolte provedení bez LED. Pro snímače se dvěma výstupy (NO a NC) se tento kabel nehodí: piny 2 a 4 jsou v konektoru propojené a vyvedené jednou černou žílou.

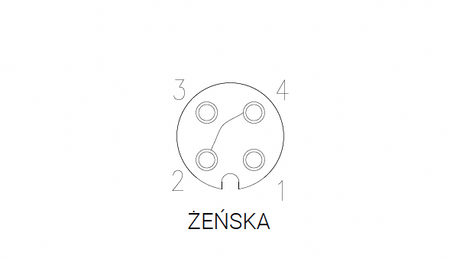

Zapojení pinů a barvy žil – M12 4-pin
| Pin | Barva žíly | Funkce u snímačů Nexotec |
|---|---|---|
| 1 | hnědá (BN) | napájení + (L+) |
| 2 a 4 | černá (BK) | výstup (piny propojené v konektoru) |
| 3 | modrá (BU) | napájení 0 V (L−) |
Konektor je vyroben podle normy IEC 61076-2-101 (kódování A), takže se hodí i pro snímače jiných značek s vidlicí M12 s kódováním A.

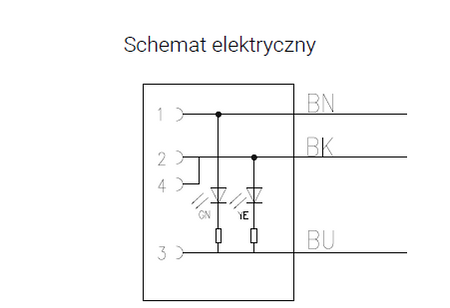

LED diody v konektoru
V konektoru jsou dvě diody: zelená je zapojena mezi piny 1 a 3, svítí tedy, když má snímač napájení; žlutá – mezi výstup a pin 3, svítí tedy, když je výstup PNP sepnutý.
Montáž a provozní podmínky
Plášť kabelu: PUR, černý. Kabel není určen do energetických řetězů. Při pohyblivém uložení je minimální poloměr ohybu 10 × průměr kabelu, tj. cca 44 mm. Provozní teplota: −40 až +80 °C při pevném uložení, −25 až +80 °C při pohyblivém uložení.
Technické údaje

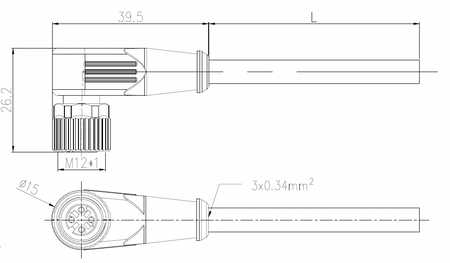

- Konektor: M12, 4 piny, kódování A, zásuvka (samice), úhlový 90°
- Kabel: PUR, černý, 3 m, 3 × 0,34 mm² (22 AWG), průměr cca 4,4 mm, nestíněný
- Jmenovité napětí: 24 V DC
- Jmenovitý proud: max. 4 A (40 °C)
- Stupeň krytí: IP67 (po dotažení matice)
- Provozní teplota: −40…+80 °C (pevné uložení), −25…+80 °C (pohyblivé uložení)
- Signalizace: zelená LED (napájení) a žlutá LED (výstup PNP)
- Počet spojovacích cyklů: nejméně 100
- Materiály: tělo konektoru (zálivka) TPU, těsnění NBR, kontakty z pozlacené mědi
- Norma konektoru: IEC 61076-2-101
Časté dotazy
Jaké jsou barvy žil kabelu M12 4-pin?
Pin 1 – hnědá, piny 2 a 4 – černá, pin 3 – modrá.
Hodí se kabel do energetického řetězu?
Ne. Tento kabel není určen do energetických řetězů.
Je kabel stíněný?
Ne, jde o nestíněný kabel.
Hodí se pro snímač NPN?
Ne – žlutá stavová LED svítí při výstupu PNP. Pro snímač NPN zvolte kabel bez LED.
Hodí se pro snímače jiných značek?
Ano, pro snímače s vidlicí M12 s kódováním A – konektor je vyroben podle normy IEC 61076-2-101.
Čím se liší od provedení bez LED?
Toto provedení má v konektoru diody ukazující napájení a stav výstupu PNP. Provedení bez LED má 4 žíly a piny 2 a 4 vyvádí zvlášť, proto se hodí i pro snímače s výstupy NO a NC a pro snímače NPN.
Kolikrát lze konektor rozpojit?
Konektor vydrží nejméně 100 spojovacích cyklů.
Jaké další délky a provedení jsou k dispozici?
Kromě tohoto provedení nabízíme kabely M12 4-pin se zásuvkou a LED diodami v těchto variantách: přímý PUR 3 m; přímý PVC 3 m; úhlový PVC 3 m.
Je konektor těsný bez dotažení matice?
Ne. Stupeň krytí IP67 platí pro zasunutý konektor s dotaženou převlečnou maticí.
