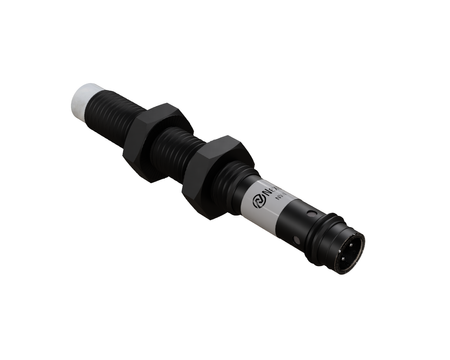

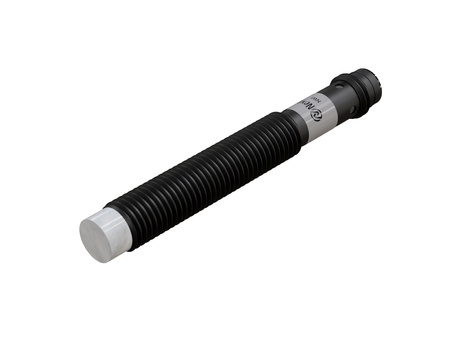

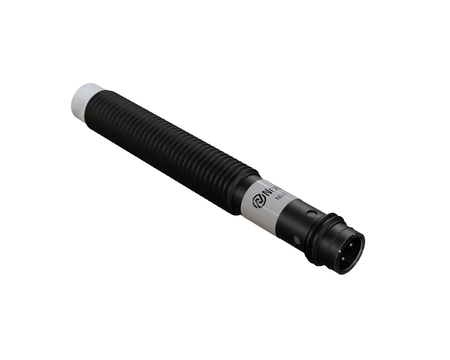

Indukční snímač M8 pro svařování 60 mm konektor M8 PNP NO Sn = 2 mm

Indukční senzor NWI08113 pro svařování byl vyvinut pro aplikace, které vyžadují odolnost proti otěru, nárazům, znečištění a nepřetržitý provoz v náročném průmyslovém prostředí.

Malé rozměry M8 usnadňují integraci s úchyty bodových svářeček, kde se počítá každý milimetr prostoru, Ø8 x 60 mm je formát zajišťující dobrou montážní dostupnost při zachování robustní konstrukce odolné vůči svařovacím podmínkám.

Technická specifikace:

• Průměr: M8, praktický rozměr pro pracoviště s omezeným montážním prostorem
• Délka: 60 mm, větší délka senzoru umožňující montáž s odstupem od nejteplejší zóny svařování
• Dosah detekce: 2 mm, osvědčený dosah detekce v podmínkách typických pro robotizované svařování
• Pouzdro: Závitové, závitové pouzdro umožňuje přesné seřízení pozice senzoru vůči místu svařování
• Materiál pouzdra: Mosaz s PTFE povrchovou úpravou, vrstva PTFE na mosazném pouzdru omezuje přichytávání svařovacích odstřiků na povrch senzoru
• Materiál čela senzoru: PTFE, čelo PTFE zabraňuje přichytávání kovových odstřiků vznikajících při svařování
• Montáž: Nezapuštěná montáž (non-flush), nezapustitelná montáž (non-flush) zajišťuje větší dosah detekce při dostatečném montážním prostoru
• Spínací funkce: normálně otevřený (NO), funkce NO usnadňuje integraci s většinou stávajících řídicích systémů svářeček
• Typ výstupu: PNP, výstup PNP standardní pro většinu nových instalací svařovací automatizace
• Připojení: s konektorem M8, konektor usnadňuje servis na výrobní lince a omezuje prostoje pracoviště odporového svařování
• Napájecí napětí: DC 10-30V, standardní rozsah napětí kompatibilní s napájením většiny rozvaděčů svařovacích linek
• Odolnost proti elektromagnetickému rušení (EMC): ano, stabilní výstupní signál i v přímém sousedství silných elektromagnetických polí při svařování
• Katalogové číslo: W1CN-M0802P-OPU3

Použití

• Používá se na linkách pro odporové svařování a automatických linkách odporového svařování, kde je klíčová opakovatelnost cyklu.
• Funguje jako snímač polohy pro svářečky a senzor přítomnosti dílu pro odporové svařování, který potvrzuje správné uložení dílu před cyklem.
• Podporuje kontrolu polohy při odporovém svařování, když signalizuje řídicímu systému stroje přítomnost dílu v pracovní zóně.
• Používá se v systémech automatizace svařování a systémech automatizace odporového svařování jako prvek zpětné vazby pro PLC.
• Je součástí systémů kontroly procesu svařování a systémů kontroly procesu odporového svařování, kde potvrzuje přítomnost a pozici dílu.

Výhody/Vlastnosti

• Pouzdro s krytím IP67 chrání vnitřek senzoru před prachem a stříkající vodou, což má význam při čištění svařovacího pracoviště.
• Senzor je odolný proti elektromagnetickému rušení, díky čemuž si zachovává stabilní výstupní signál v blízkosti pracujících svářeček.
• Jako indukční senzor odolný proti elektromagnetickému rušení nevytváří falešná sepnutí během svařovacího cyklu.
• Osvědčený jako odolný proti elektromagnetickému poli, pracuje stabilně i v přímém sousedství cívek a proudových vodičů svářečky.
• Hodí se pro provoz v silném elektromagnetickém poli, typickém pro odporové svařování a obloukové svařování.

Kdy zvolit tento model

• Když má senzor pracovat v průmyslové svářečce vystavené náročným provozním podmínkám.
• Když senzor musí kontrolovat přítomnost a polohu dílu během odporového svařování.
• Když má senzor potvrzovat přítomnost dílu před provedením svařovací operace.
• Když je potřeba kontrola polohy dílu v automatizovaném procesu svařování.
